Webasto Thermo Top Evo Einbaudokumentation Seite 11

Volvo XC60 / XC70
1
4
3
2
5
Ident.-Nr.: 1317441C
2
3
1
7
3 2
Stand: 14.11.2012

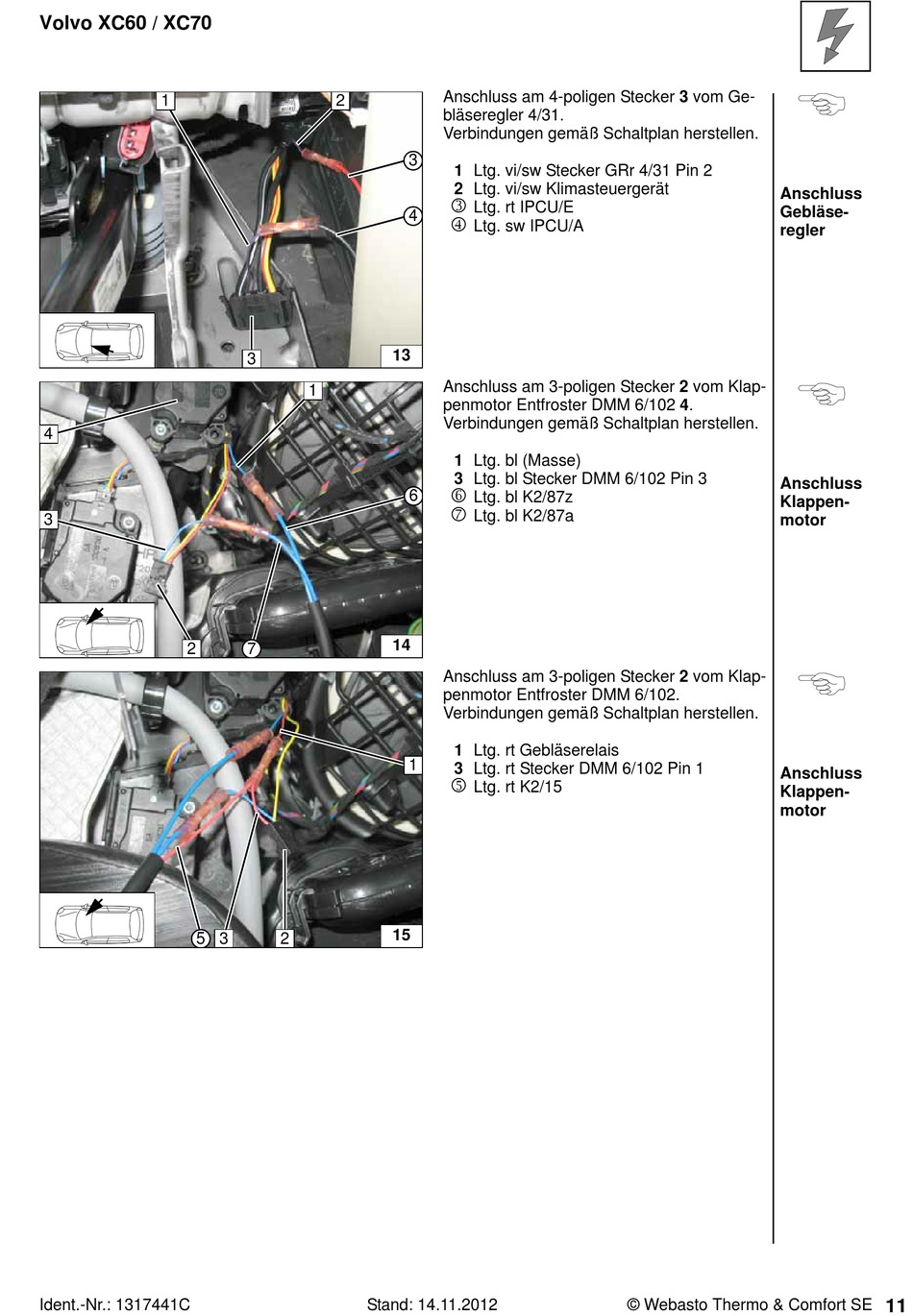

Anschluss am 4-poligen Stecker 3 vom Ge-
bläseregler 4/31.
Verbindungen gemäß Schaltplan herstellen.
3
1 Ltg. vi/sw Stecker GRr 4/31 Pin 2
2 Ltg. vi/sw Klimasteuergerät

Ltg. rt IPCU/E
4

Ltg. sw IPCU/A
13
Anschluss am 3-poligen Stecker 2 vom Klap-
penmotor Entfroster DMM 6/102 4 .
Verbindungen gemäß Schaltplan herstellen.
1 Ltg. bl (Masse)
3 Ltg. bl Stecker DMM 6/102 Pin 3

6
Ltg. bl K2/87z

Ltg. bl K2/87a
14
Anschluss am 3-poligen Stecker 2 vom Klap-
penmotor Entfroster DMM 6/102.
Verbindungen gemäß Schaltplan herstellen.
1 Ltg. rt Gebläserelais
1
3 Ltg. rt Stecker DMM 6/102 Pin 1

Ltg. rt K2/15
15
Anschluss
Gebläse-
regler
Anschluss
Klappen-
motor
Anschluss
Klappen-
motor
