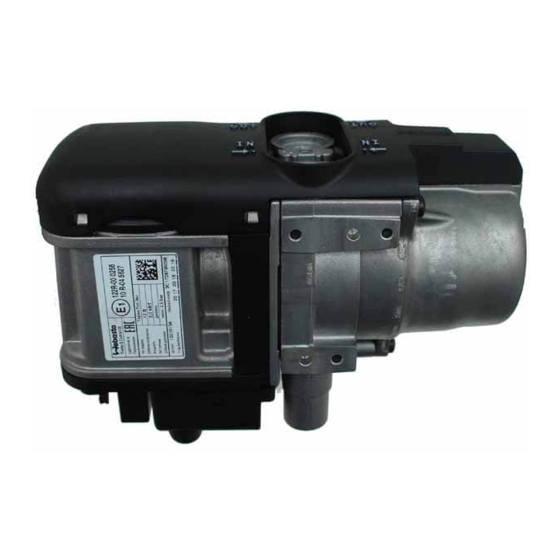

Wasser-Heizgerät
Zusatzheizung Thermo Top Evo
Einbaudokumentation
Citroen C4 Picasso
1.6l Diesel
ab Modell 2011
Linkslenker
Klimaautomatik
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Die Erstinbetriebnahme ist mit der Webasto Thermo Test Diagnose durchzuführen.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1317386A
e1
00 0258
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Evo
Inhaltszusammenfassung für Webasto Thermo Top Evo
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Citroen C4 Picasso Inhaltsverzeichnis Gültigkeit Einbauort vorbereiten Heizgerät / Einbaukit Heizgerät vorbereiten Vorwort Heizgerät einbauen Allgemeine Hinweise Brennluft Spezialwerkzeug Brennstoff Erläuterungen zum Dokument Kühlmittelkreislauf Vorarbeiten Abgas Einbauort Heizgerät Abschließende Arbeiten Elektrik vorbereiten Bedienungshinweise für den Endkunden Elektrik Gebläseansteuerung Vorwahluhr Option Telestart Gültigkeit Hersteller Handelsbezeichnung Typ... -
Seite 3: Heizgerät / Einbaukit
Fahrzeuges können beim Einbau Änderungen gegenüber dieser „Einbaudokumentation“ notwendig werden. In jedem Fall sind jedoch die Vorschriften dieser „Einbaudokumentation“; der „Bedienungsanweisung“ und der „Einbauanweisung“ der Thermo Top Evo zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Citroen C4 Picasso Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Batterie mit Träger komplett ausbauen - Luftfilter komplett mit Ansaugschlauch ausbauen... -
Seite 6: Elektrik Vorbereiten
Citroen C4 Picasso Elektrik vorbereiten Leitungen gemäß nachfolgendem Schaltplan anschließen! 1 Ltg. gn/ws K1/86 Siche- 2 Sicherungshalter Innenraum rungshal- Ltg. sw K1/30 ter Innen- Ltg. rt K1/86 raum vor- bereiten Sicherung F4 25A einsetzen! rt/sw gn/ws 0,5² 4² 0,75² F4 einset- zen und K1-Relais vorberei-... - Seite 7 Citroen C4 Picasso Leitungsabschnitte behalten ihre Numerie- rung in gesamten Dokument! 0,5² 0,5² Leitungen 0,5² ablängen 0,5² 0,5² IPCU-Ansicht kontaktseitig! Die im Kit beiliegende IPCU ist mit folgenden Einstellwerten zu programmieren: Duty-Cycle: 31% Frequenz: 400Hz IPCU IPCU vor- Spannung: 10V bereiten Funktion: Low-side...
- Seite 8 Citroen C4 Picasso Stecker Dosierpumpe nach Verlegung wieder komplettieren. Pinbelegung ist nicht relevant! 1 Steckergehäuse 2 Verriegelung 3 Leitungen bl / br Stecker de- 4 Codierung montieren 5 Timerverriegelung 1317386A...
-
Seite 9: Elektrik
Citroen C4 Picasso Elektrik Masseleitung Plusleitung 1 Masseleitung an fzg.eigenen Massestütz- 1 Plusleitung an Batterie- Plusverteiler punkt Schema Kabel- baumverle- gung Kabelbaum Dosierpumpe erst später zusammen mit Brenn- stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen am Unterboden verlegen Sicherungshalter Motorraum Kabelbaumdurchführung 1 Bohrung Ø... -
Seite 10: Gebläseansteuerung
0,5² 0,5² 4² 0,5² br/sw 0,5² 0,5² 8080 0,5² 0,5² 8071 0,5² 0,5² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-Evo 8080 Klimasteuergerät 6-poliger Stecker HG 8071 Luftverteilung schwarz 2-poliger Stecker HG 8048 Gebläserelais gelb 4-poliger Stecker 8045 Gebläsemodul... - Seite 11 Citroen C4 Picasso Bohrung Ø 6,5 an Position 1 ! 1 Schraube M6x20, Karosseriescheibe, Bundmutter 2 Sicherungshalter Innenraum Siche- rungshal- ter Innen- raum mon- tieren Kabelbaum Sicherungshalter Innenraum 1 mit Kabelbaum Heizgerät 2 gemäß Schalt- plan farbgleich verbinden! Kabelbäu- me verbin- 1 Bohrung Ø...
- Seite 12 Citroen C4 Picasso Anschluss am 2-poligen Stecker 1 vom Ge- bläsemodul. Verbindungen gemäß Schaltplan herstellen. 2 Ltg. or 2-poliger Stecker 3 Leitungsadapter Y Anschluss 4 Ltg. or Gebläserelais Gebläse- Ltg. sw K1/30 motor Anschluss am 2-poligen Stecker 1 vom Ge- bläsemodul.
- Seite 13 Citroen C4 Picasso Anschluss an OBD-Steckdose 3 . Verbindungen gemäß Schaltplan herstellen. 1 Ltg. be Klemme 15 2 Ltg. be OBD-Steckdose Pin 1 Ltg. ge IPCU/15 Anschluss Klemme 15 1317386A...
-
Seite 14: Vorwahluhr
Citroen C4 Picasso Vorwahluhr 1 Vorwahluhr Vorwahl- uhr mon- tieren Option Telestart Empfänger 1 mit Klebeband befestigen! Empfän- ger montie- 1 Antenne Antenne montieren Temperatursensor T100 HTM Temperatursensor 1 mit Klebeband befesti- gen! Tempera- tursensor montieren 1317386A... -
Seite 15: Einbauort Vorbereiten
Citroen C4 Picasso Einbauort vorbereiten 1 Lochband Lochband in Längs- achse ver- drehen Je eine Distanzscheibe 5mm 2 zwischen Hal- teplatte 1 und Halter 3 an Position 4 einfügen! 4 Schraube M6x16, Distanzscheibe 5, Bund- mutter [je 2x] 5 Lochband Halter vor- montieren 1 Schraube M6x20, vorhandene Gewinde-... - Seite 16 Citroen C4 Picasso Halteplatte mit Halter ausbauen! 1 Bohrung Ø 7 Bohrung in Längsträ- 1 Bohrung Ø 9,1; Einnietmutter [je 2x] Einniet- mutter ein- ziehen Lasche an Position 2 wegschneiden! 1 Halterung Ansaugluftrohr 3 Bohrung Ø 12 Halterung Ansaug- luftrohr vorberei- 1 Halteplatte mit Halter 2 Schraube M6x20, Bundmutter...
-
Seite 17: Heizgerät Vorbereiten
Citroen C4 Picasso 1 Halterung Ansaugluftrohr 2 Fzg.eigene Schraube Halterung Ansaug- luftrohr montieren Je eine Distanzscheibe 20 zwischen Halter 1 und Längsträger an Position 2 einfügen! 2 Schraube M6x40, Federring, Distanz- scheibe 20 [je 2x] Halter montieren Heizgerät vorbereiten 1 Wasserstutzen, Dichtring [je 2x] 2 Selbstfurchende Schraube 5x15, Halte- platte Wasserstutzen Wasser-... - Seite 18 Citroen C4 Picasso Abschnitt X entsorgen. Schlauch A = Formschlauch 180° Ø18 Schläuche ablängen Flechtschutzschläuche auf Schlauch B und G aufschieben und ablängen. Schrumpfschlauch zuschneiden. 1 Schrumpfschlauch, Länge 50 [4x] Schläuche vorberei- 1 Verbindungsrohr 90° 18x18, Federband- schelle Ø 25 [2x] 2 Federbandschelle Ø...
-
Seite 19: Heizgerät Einbauen
Citroen C4 Picasso 1 Schelle Ø 25 2 Brennluftleitung 3 Schlauchstück, Schelle Ø 10 [2x] 4 Brennstoffleitung Heizgerät vormontie- Heizgerät einbauen 1 Selbstfurchende Schraube 5x13 [2x] fest- ziehen Heizgerät montieren 1 Selbstfurchende Schraube 5x13 [2x] fest- ziehen Heizgerät montieren 1 Selbstfurchende Schraube 5x13 [2x] fest- ziehen Heizgerät montieren... -
Seite 20: Brennluft
Citroen C4 Picasso Brennluft 1 Brennluftleitung 2 Kabelbinder [je 2x] 3 Schalldämpfer 4 Halterung Schall- dämpfer montieren 1317386A... -
Seite 21: Brennstoff
Citroen C4 Picasso Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 22 Citroen C4 Picasso 1 Dosierpumpe 2 Kabelbinder 3 Lochband 4 Aufnahme Dosierpumpe Dosier- pumpe vor- montieren Gummistopfen an Position 1 entfernen! Dosier- pumpe montieren 1 Bohrung Ø 9,1; Einnietmutter Dosier- pumpe montieren Schraube M6x25 1 zusammen mit Aufnahme Dosierpumpe und Lochband an Einnietmutter montieren! Dosier- pumpe...
- Seite 23 Citroen C4 Picasso Kraftstoffvorlaufleitung 4 an Position 3 tren- nen! 1 Brennstoffleitung 2 Formschlauch 90°, Schelle Ø 10 [2x] 3 Brennstoffentnehmer 8x5x8, Schelle Ø 10 Brennstoff- [2x] entnahme Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Brennstoffleitung Brennstoffentnehmer, Formschlauch 180°, Schelle Ø...
-
Seite 24: Kühlmittelkreislauf
Citroen C4 Picasso Kühlmittelkreislauf ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... - Seite 25 Citroen C4 Picasso 1 Aufnahme Umwälzpumpe 2 Umwälzpumpe 3 Kabelbaum Umwälzpumpe Umwälz- pumpe vor- montieren 1 Schraube M6x25, Bundmutter 2 Lochband 3 Aufnahme Umwälzpumpe Umwälz- pumpe montieren 1 Kabelbaum Umwälzpumpe 2 Kabelbaum Heizgerät [2x] 3 Kabelbinder Kabelbäu- me auf- stecken Anschluss Heizgerä- teausgang...
- Seite 26 Citroen C4 Picasso Verlegung Motorraum Schlauch Motorausgang / Wärmetauscher- eingang an der Markierung trennen. 1 Schlauchstück Motorausgang 2 Schlauchstück Wärmetauschereingang Trennstelle 1 Schlauch Wärmetauschereingang Anschluss Wärmetau- scherein- gang 1 Profilgummi sw aufschieben und ausrich- 2 Kabelbinder [2x] Verlegung Motorraum 1317386A...
- Seite 27 Citroen C4 Picasso 1 Schlauch Motorausgang Anschluss Motoraus- gang 1 Profilgummi sw aufschieben und ausrich- Anschluss Umwälz- pumpe Schläuche ausrichten. Auf ausreichenden Abstand zu benachbarten Bauteilen achten! 1 Schlauchhalter Schlauch- halter ein- setzen 1317386A...
-
Seite 28: Abgas
Citroen C4 Picasso Abgas Abschnitt X entsorgen. 1 Abgasleitung a = 160 Abgaslei- 2 Abgasendstück tung vor- b = 135 bereiten 1 Lochband Lochband abwinkeln 90° 100° 1 Schalldämpfer 2 Lochband 3 Schraube M6x16, Federring Schall- dämpfer vormontie- 1 Bohrung Ø 7 [2x] Bohrun- gen in Quertra-... - Seite 29 Citroen C4 Picasso 1 Lochband 2 Schraube M6x20, Bundmutter Schall- dämpfer montieren 1 Abgasleitung 2 Schlauchklemme [2x] Abgaslei- tung mon- tieren Lochband 1 um 90° in Längsachse verdrehen und abwinkeln! Lochband vorberei- 20° Auf ausreichenden Abstand zu benachbarten Bauteilen achten, ggfs. korrigieren! 1 Abgasendstück 2 Schraube M6x20, Rohrschelle, Bundmut- Endstück...
-
Seite 30: Abschließende Arbeiten
Abstand zu benachbarten Bauteilen ach- ten, ggfs. korrigieren! 1 Unterfahrschutz montieren Endstück ausrichten Feel the drive Webasto AG Postfach 80 D-82132 Stockdorf / Germany National Hotline: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) Hotfax: 0395 5592 353 Hotmail: technikcenter@webasto.com... -
Seite 31: Bedienungshinweise Für Den Endkunden
Citroen C4 Picasso Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
