Webasto Thermo Top Evo Einbaudokumentation Seite 10

Volvo XC60 / XC70
1
5
4
1
3
Ident.-Nr.: 1317441C
9
2 1
2 3
10
2
11
1
12
2
Stand: 14.11.2012

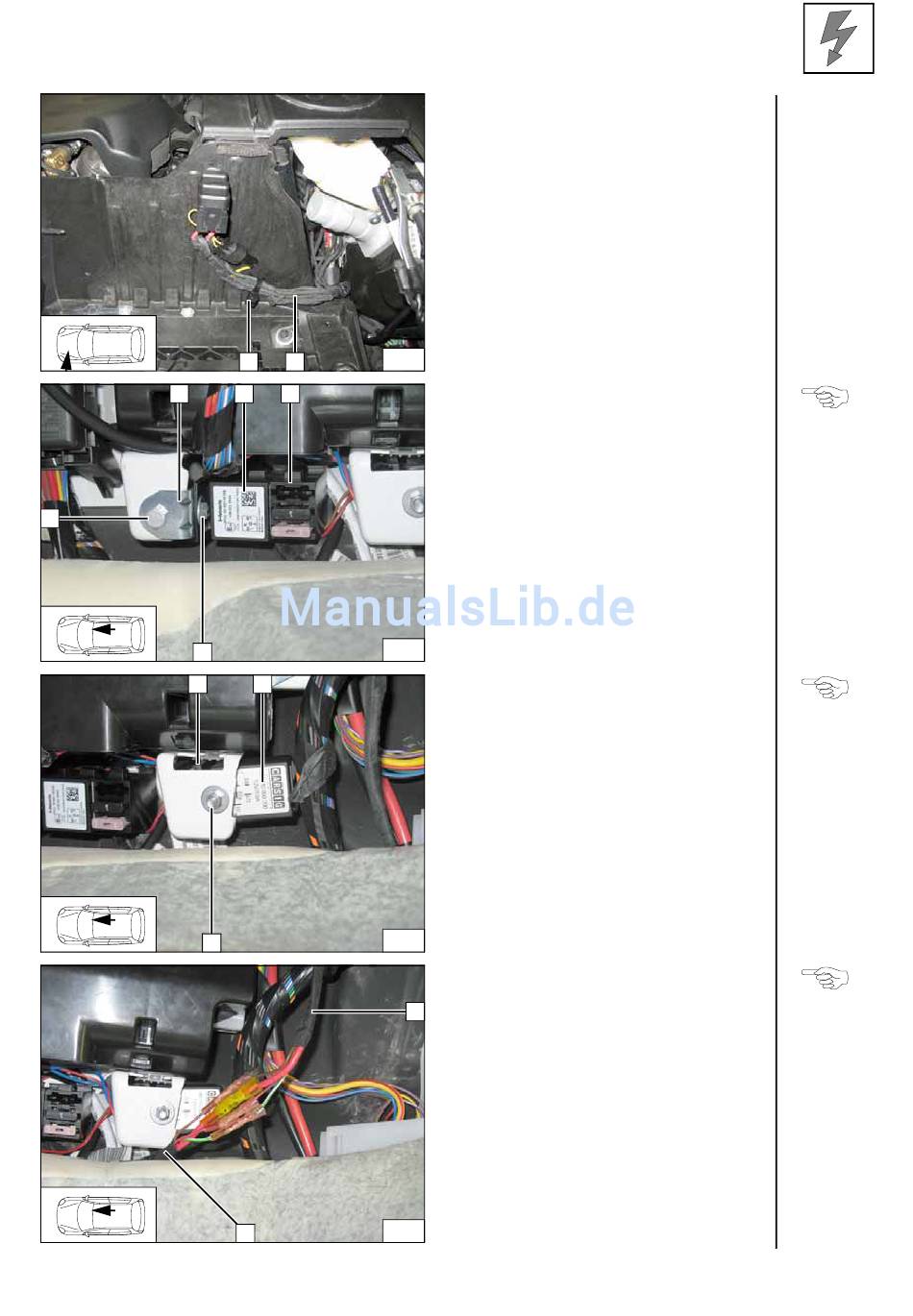

1 Kabelbäume
2 Kabelbinder
Fußbodenbelag zurückschlagen.
Bohrung Ø 7 an Position 5 . Beim Bohren auf
dahinterliegende Bauteile achten!
IPCU 2 nach Montage aufstecken.
1 Winkel
3 Sicherungshalter Innenraum
4 Schraube M5x16, Karosseriescheibe
[2x], Mutter
5 Schraube M6x12, Bundmutter
Bohrung Ø 6 an Position 3 . Beim Bohren auf
dahinterliegende Bauteile achten. Impulsre-
lais K2 2 nach Montage aufstecken!
1 Sockel Impulsrelais K2
3 Schraube M5x16, Karosseriescheibe
[2x], Mutter
Kabelbaum Heizgerät 1 mit Kabelbaum Si-
cherungshalter Innenraum 2 gemäß Schalt-
plan farbgleich verbinden!
Kabelbäu-
me ver-
legen
Siche-
rungshal-
ter Innen-
raum mon-
tieren
Sockel
Impulsre-
lais montie-
ren
Kabelbäu-
me ver-
binden
© Webasto Thermo & Comfort SE 10
