Elektrik - Webasto Thermo Top Evo Einbaudokumentation

Volvo XC60 / XC70

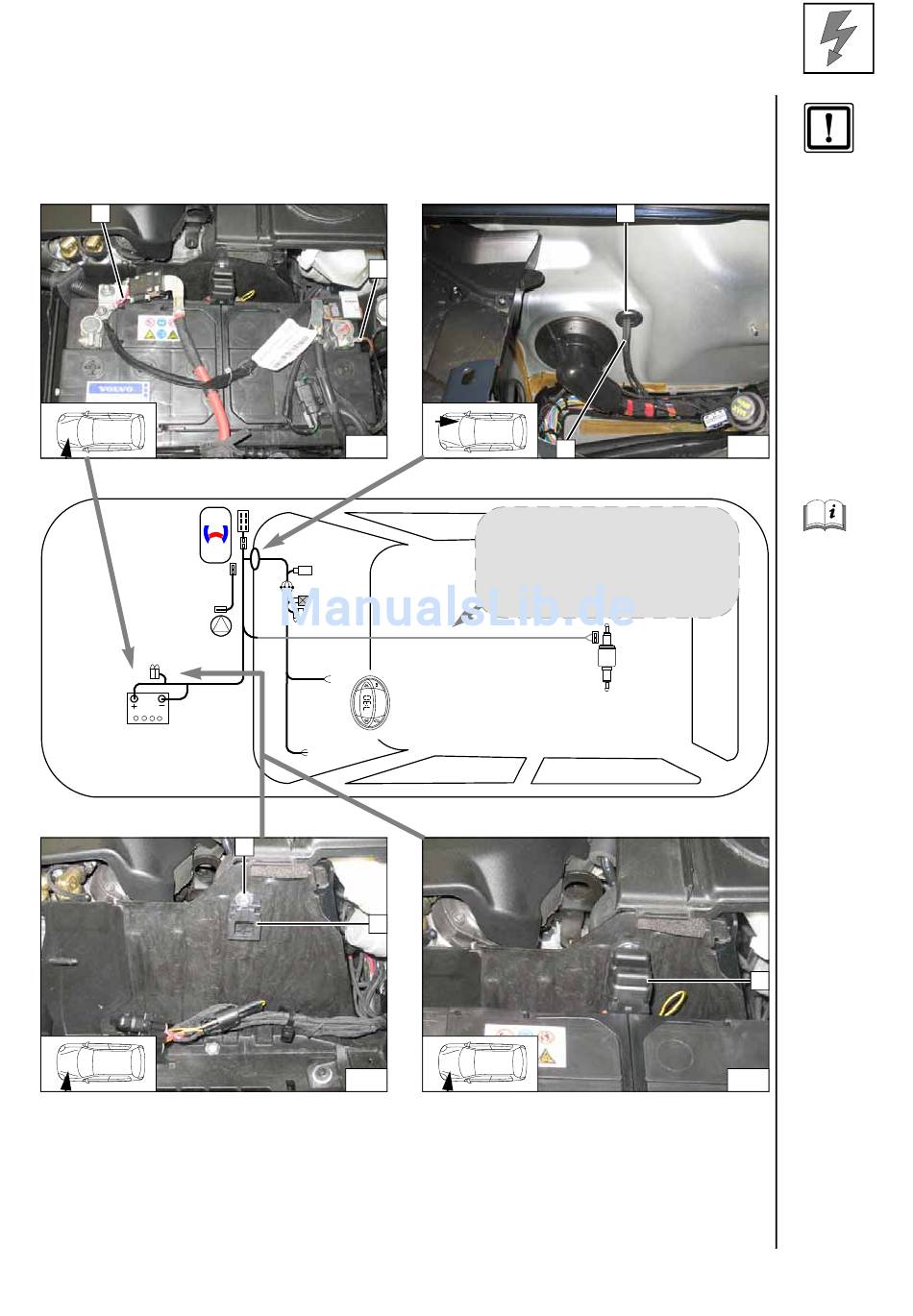

Elektrik

Plus- und Masseleitung
1 Plusleitung an Batterie- Pluspol
2 Masseleitung an Batterie- Minuspol
1
Sicherungshalter Motorraum
Bohrung Ø 5,5 an Position 1 in Batteriekasten.
Kabelbaumverlegung siehe Seite 10!
1 Schraube M5x16, Karosseriescheibe [2x],
Mutter
2 Halteplatte Sicherungshalter
Ident.-Nr.: 1317441C
2
5
1
2
7
Stand: 14.11.2012
Kabelbaumdurchführung
1 Gummitülle
2 Kabelbäume Heizgerät, Bedienelement
2
Kabelbaum Dosierpumpe erst
später zusammen mit Brenn-
stoffleitung entlang der fahr-
zeugeigenen Kraftstoffleitungen
am Unterboden verlegen
Sicherungshalter Motorraum
1 Sicherungen F1-2
1
6
Schema
Kabelbaum
verlegung
1
8
© Webasto Thermo & Comfort SE 8
