Brennstoff - Webasto Thermo Top Evo Einbaudokumentation

Volvo XC60 / XC70

Brennstoff

VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
1 2
Ident.-Nr.: 1317441C
3 4
1 2
4
Stand: 14.11.2012

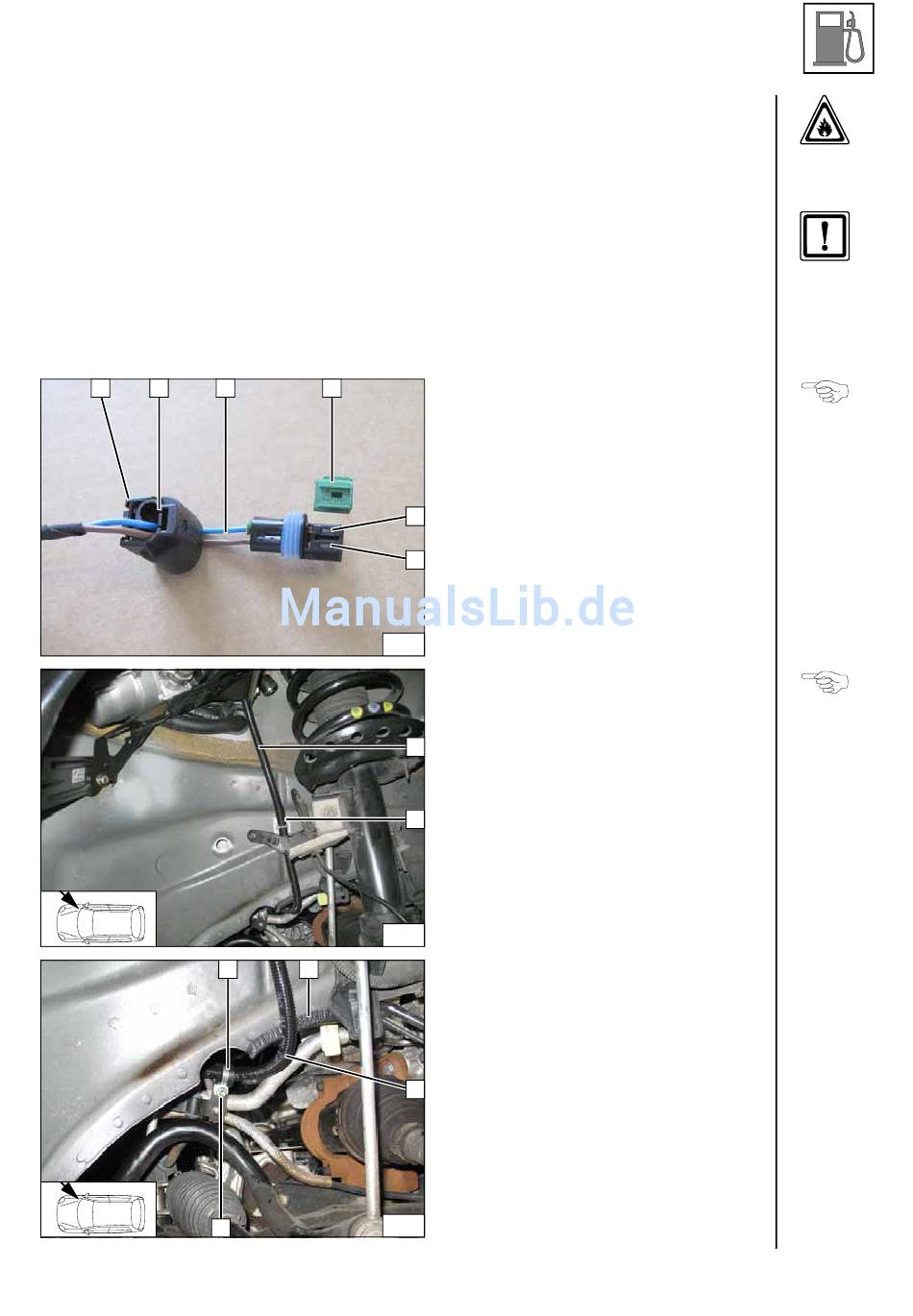

Stecker Dosierpumpe nach Verlegung wieder
komplettieren. Pinbelegung ist nicht relevant!
1 Steckergehäuse
2 Verriegelung
3 Leitungen bl / br
4 Codierung
5 Timerverriegelung
5
5
44
Kabelbaum Dosierpumpe in Wellrohr 1130 1
einziehen. Klebefläche für Sockel 2 entfetten!
1 Brennstoffleitung, Kabelbaum Dosier-
1
pumpe in Wellrohr
2 Sockel selbstklebend, Kabelbinder
2
45
1 Gummierte Rohrschelle Ø 15
2 Kantenschutz 100
3 Brennstoffleitung, Kabelbaum Dosier-
pumpe in Wellrohr
4 Schraube M6x20, Bundmutter, vor-
handene Bohrung
3
46
Stecker
demontie-
ren
Leitungen
verlegen
Leitungen
verlegen
