Inhaltsverzeichnis Abkürzungsverzeichnis Einbauhinweise Hinweise zur Gültigkeit Verwendete Bauteile Hinweise zur Gesamteinbauzeit Einbauempfehlungen Zu diesem Dokument Zweck des Dokumentes Gewährleistung und Haftung Sicherheit Umgang mit diesem Dokument Technische Hinweise Vorbereitende Maßnahmen Vorbereitung Fahrzeug Einbauübersicht Elektrik Motorraum Elektrik Innenraum Vorarbeiten Systemschaltplan Demontagehinweise Gebläseansteuerung Anschluss Masse Anschluss an Signalleitung Heizgerät...
Einbauhinweise Hinweise zur Gültigkeit Diese Einbaudokumentation gilt für die gemäß Seite 1 aufgeführten Fahrzeuge, wenn technische Änderungen am Fahrzeug den Einbau nicht beeinflussen, unter Ausschluss jeglicher Haftungsansprüche. Je nach Version und Ausstat- tung des Fahrzeugs können beim Einbau Änderungen gegenüber dieser Einbaudokumentation notwendig werden. Fahrzeug- und Motortypen, Ausstattungsvarianten sowie andere Spezifikationen, die nicht in dieser Einbaudokumen- tation aufgeführt sind, wurden nicht geprüft.

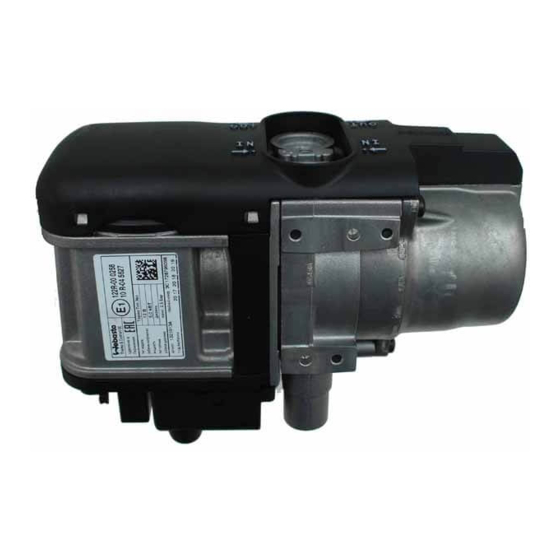

Heizgeräts Thermo Top Evo Gesetzliche Bestimmungen einhalten. Angaben auf Typschild beachten. Gewährleistung und Haftung Webasto übernimmt keine Haftung für Mängel und Schäden, die auf ei- Gefahr von Feuer oder Austritt giftiger Gase durch ne Nichtbeachtung der Einbau-, Reparatur- und Bedienungsanweisun- unsachgemäßen Einbau gen und der darin enthaltenen Hinweise zurückzuführen sind.
Verweis auf spezifische Dokumentationen des Fzg.-Her- Unterlagen stellers. Um Ihnen eine schnelle Zuordnung der mitgeltenden Dokumente zu den zu verbauenden Webasto Komponenten zu geben, finden Sie eine Hinweis auf eine technische Besonderheit Kennzeichnung im Bereich des jeweiligen Arbeitsschrittes: Allgemeingültige Webasto Dokumentationen 3.4.3...
Technische Hinweise Angaben zu Maßen – Alle Maßangaben in mm Angaben zu Anzugsdrehmomenten – Alle Schraubverbindungen nach Herstellervorgabe oder entsprechend dem Stand der Technik befestigen Erforderliche Spezialwerkzeuge – Automatische Abisolierzange 0,2 – 6 mm² – Crimpzange für Kabelschuhe 0,5 – 10 mm² –...
Vorbereitende Maßnahmen Vorbereitung Fahrzeug Weitere Informationen finden Sie in den technischen Unterlagen des Fzg.-Herstellers. Fahrzeug- zu demontierende Bauteile mitgeltende bereich Dokumente Motorraum Batterie abklemmen und ausbauen Luftfilter komplett Karosserie Innenraum untere Verkleidung Armaturenbrett (Abdeckung Zentralelektrik im Innenraum) Fahrer- seite Schalterkonsole (Fahrmodi- und Armaturenbeleuchtung) Verkleidung Schalthebel obere und untere Verkleidung um Schalthebel unteres Ablagefach Beifahrer...
Relais- und Sicherungskasten Motorraum lösen Relais- und Sicherungskasten Motorraum 1 mit Kabel- baumtülle 2 aus dem Einbauschacht herausheben. Abb. 9 Isolierung entfernen Isolierung 1 vom fzg.eigenen Kabelbaum vor der Durchführung entfernen. Nach Abschluss der Leitungs- verlegung wieder verschließen. Abb. 10 Verlegung Leitung durch Kabelbaumtülle 1 Relais- und Sicherungskasten Motorraum 2 Kabelbaumtülle...
Seite 18
Kabelbaum bei Option Telestart / ThermoCall oder Option MCC vorbereiten, Leitungen zuordnen Anpassung des Kabelbaum MCC nur erforderlich, wenn dieses als alleiniges Bedienelement verbaut wird. only/nur T100 HTM A / B Abb. 24 1327041A 19.11.2018 Peugeot Traveller / Citroen SpaceTourer...
Kabelbaum MCC vorbereiten Nur erforderlich, wenn die Option MCC als zusätzliches Bedienelement verbaut wird. Abb. 25 Peugeot Traveller / Citroen SpaceTourer 19.11.2018 1327041A...
Unteres Ablagefach demontieren Schraube 1 (optional mit Halterung) und 2 demontie- ren. Abb. 30 Schraube 1 und Clip 2 demontieren. Abb. 31 Rahmen mit Steckdosen demontieren Diesen Arbeitsschritt nur bei Variante 1 durch- führen. Rahmen mit Steckdosen 2 ausclipsen. Stecker 1 abziehen. Unteres Ablagefach 3 demontieren.
Handschuhfach demontieren Diesen und die nachfolgenden 3 Arbeitsschritte nur bei Variante 2 durchführen. Schrauben 1 demontieren. Beleuchtung Handschuhfach 2 ausclipsen und Stecker abziehen. Abb. 33 Stecker vom Steuergerät demontieren Blickrichtung von oben durch die Öffnung des ausgebauten Handschuhfachs. 1 Stecker 2 Steuergerät Abb. 34 Steuergerät demontieren Schraube 1 lösen.
Verkleidung demontieren 1 Verkleidung, geclipst Abb. 39 Schalterkulisse und Verkleidung demontieren Achtung, Verwechslungsgefahr bei den Steckern Stecker im Schalter Head Up Display 2 vor der Demontage kennzeichnen. 1 Rahmen mit Schalter, geclipst 2 Stecker Head Up Display 3 Verkleidung, geclipst Abb. 40 Untere und obere Verkleidung Mittelkonsole demontieren Schraube 1 demontieren.
Seite 29
Anschluss an OBD-Steckdose Vorsichtig einen Teil der Kabelbaumumwick- lung der OBD-Steckdose lösen. Nach Ab- schluss entsprechend wieder umwickeln. Stoßverbinder 2 crimpen und schrumpfen 1 Ltg. gr OBD-Steckdose/ Pin 1 Ltg. rt Sicherung F5 0,5² Abb. 46 Stecker am Gebläseregler lösen 1 Steckplatz 2-poliger Stecker F GRr 2 Gebläseregler 3 2-poliger Stecker F GRr Abb. 47...
Elektrik Bedienelemente Option MultiControl CAR MultiControl CAR montieren Einbaudokumentation MultiControl CAR beach- ten. 1 Einbaurahmen Abb. 56 Option Telestart Empfänger montieren Einbaudokumentation Telestart beachten. Empfänger 1 mit doppelseitigem Klebeband befesti- gen. Abb. 57 Temperatursensor montieren, nur bei T100 HTM Temperatursensor 1 mit doppelseitigem Klebeband befestigen.
Tectyl (Wachs) Batterie anschließen Weitere Informationen finden Sie in den allgemeinen Einbau- und Bedienungsanweisungen der Webasto Komponenten! MultiControl CAR programmieren, Telestartsender anlernen Einstellungen Klimabedienteil gemäß „Bedienungshinweise“ vornehmen Erstinbetriebnahme und Funktionsprüfung Hinweisschild „Standheizung vor dem Tanken abschalten“ im Bereich des Einfüllstutzen an-...
Seite 36
Dies ist die Originalanweisung. Die deutsche Sprache ist verbindlich. Sollten Sprachen fehlen, können diese angefordert werden. Die Telefonnummer des jeweiligen Landes entnehmen Sie bitte dem Webasto Servicestellen-Faltblatt oder der Webseite Ihrer jeweiligen Webasto Landesvertretung. Webasto Thermo & Comfort SE Postfach 1410...
Bedienungshinweise Klimaautomatik Hinweise zur Heizzeit: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen (Heizzeit = Fahrzeit). Beispiel: Bei einer Fahrzeit von ca. 20 min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20 min nicht zu überschreiten. Fahrzeuge mit Innenraumüberwachung: Weitere Informationen finden Sie in der Betriebsanleitung des Fahrzeuges. Innenraumüberwachung für den Heizvorgang deaktivieren Hinweis zur Standheizfunktion Ihr Fahrzeug ist mit einer Innenraum- und Motorvorwärmung ausgestattet.
