Kühlmittelkreislauf - Webasto Thermo Top Evo Einbaudokumentation

Volvo XC60 / XC70
Kühlmittelkreislauf
ACHTUNG!
Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn
nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass
kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit
Kühlmittel zu befüllen!

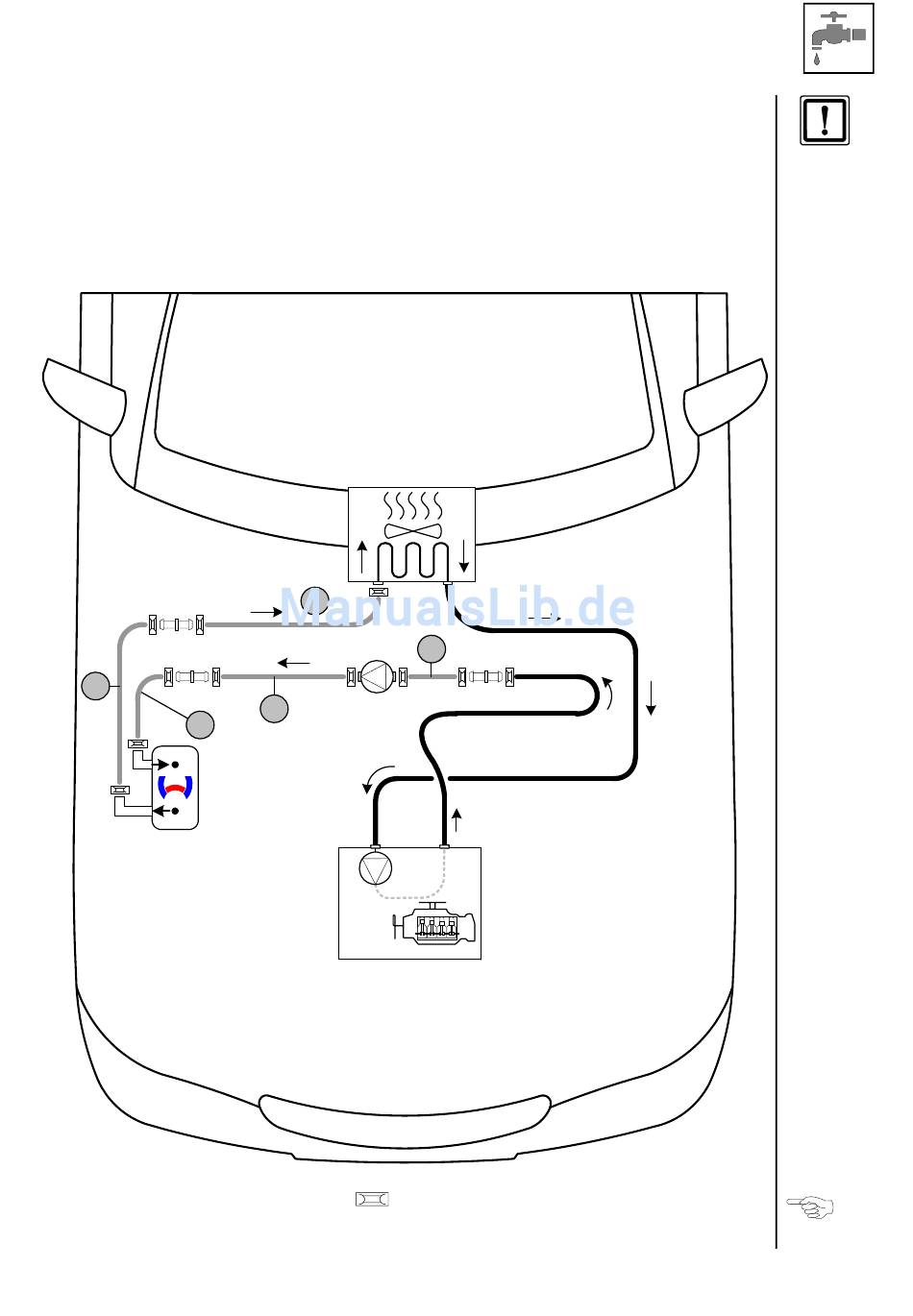

Der Anschluss erfolgt „Inline" gemäß nachfolgendem Schema:
D
C
Alle nicht bezeichneten Federbandschellen
Alle nicht bezeichneten Verbindungsrohre = Ø 18x18!
Ident.-Nr.: 1317441C
E
Ø 27
A
Ø 27 Ø 27
B
= Ø 25!
Stand: 14.11.2012
Ø 22
Ø 18x15
© Webasto Thermo & Comfort SE
Schema
Schlauch-
verlegung
17
