7 Batteriemontage und -installation
7.7.4 Batterie-Leistungskabel und Patchkabel anschließen
ACHTUNG
Batterie-Leistungskabel anschließen (Stromleitung)

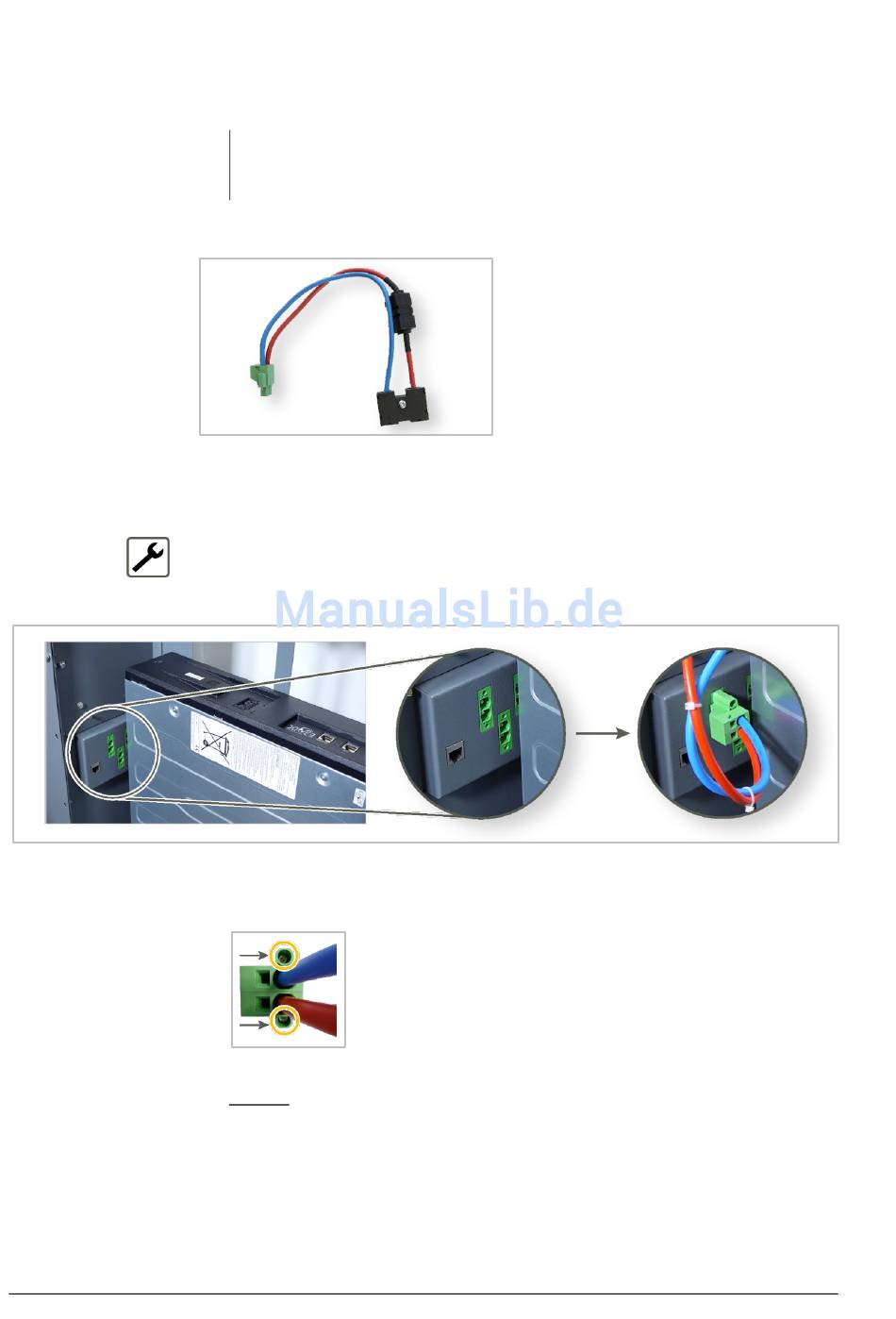

Abb. 81: Batterieleistungskabel in Steckerwanne einstecken
90
•
Vor dem Anschließen des Batteriemoduls bitte unbedingt den Batterie-
Trennschalter (Breaker) in Stellung „0" bringen!
Abb. 80: Batterie-Leistungskabel mit Steckern und Sicherung
Vorgehensweise:
1
Den grünen Stecker des Batterie-Leistungskabels in eine beliebige Buchse der
Steckerwanne des S10 Hauskraftwerks einstecken.
Die Steckerwanne befindet sich in der linken Wand des Batterieraums.
2
Anschließend die beiden Steckerschrauben anziehen.
3
Jetzt das Batterie-Leistungskabel am Batteriemodul einstecken.
Hinweis: Der Stecker muss hörbar mit einem Klickgeräusch einrasten.
E3DC_S10M_IA | 2018-02-16 | 2.10
E3/DC GmbH
S10 MINI – Installationsanleitung
