Leistungsmesser mit CAN-Repeater verbinden

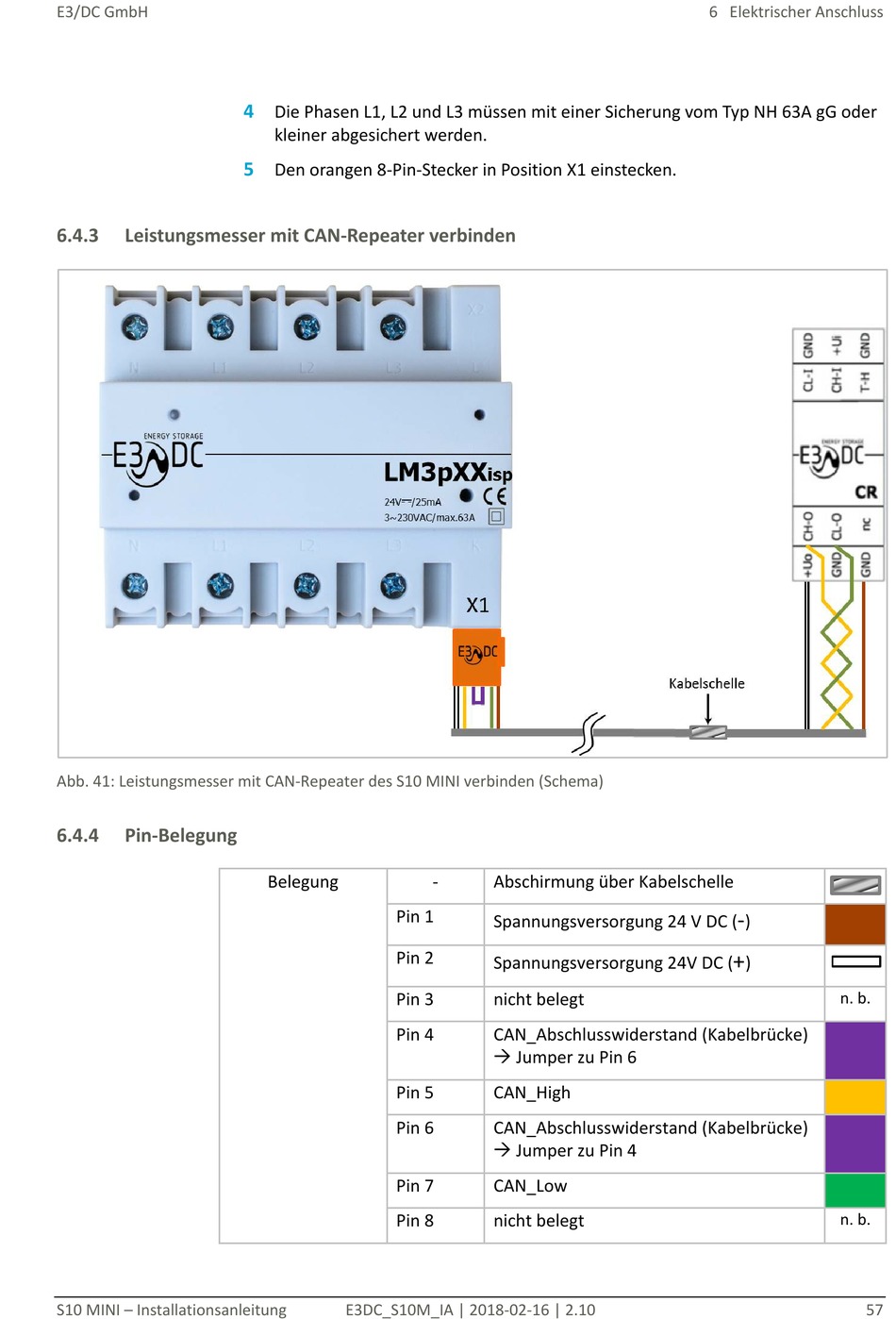

Abb. 41: Leistungsmesser mit CAN-Repeater des S10 MINI verbinden (Schema)
6.4.4

Pin-Belegung

S10 MINI – Installationsanleitung
4
Die Phasen L1, L2 und L3 müssen mit einer Sicherung vom Typ NH 63A gG oder
kleiner abgesichert werden.
5
Den orangen 8-Pin-Stecker in Position X1 einstecken.
Belegung
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
E3DC_S10M_IA | 2018-02-16 | 2.10
- Abschirmung über Kabelschelle
Spannungsversorgung 24 V DC (
Spannungsversorgung 24V DC (
nicht belegt
CAN_Abschlusswiderstand (Kabelbrücke)
 Jumper zu Pin 6
CAN_High
CAN_Abschlusswiderstand (Kabelbrücke)
 Jumper zu Pin 4
CAN_Low
nicht belegt
