5 Montage
26
Standfußmontage:
•
Die Montage muss auf festem und ebenem Boden erfolgen.

Wandhaltermontage: Auf geeignete Wandbeschaffenheit achten

•
Die Montage muss an einer ebenen, festen und nicht brennbaren Wand
erfolgen.
–
Keine Montage an Wänden aus Gipskarton!
Insbesondere bei der Wandhaltermontage muss die Wand ein erhebliches
Gewicht tragen (s. Kap. „Technische Daten").
Wände aus Gipskarton oder ähnlichem Material sind daher ungeeignet!
– Bei Holzwänden den Wandhalter auf nicht brennbarem Material
anbringen!
Im Fall der Montage des Gerätes an einer Holzwand, muss der Wandhalter
auf einem nicht brennbaren Material angebracht werden.
Geeignet sind hier z. B. Bauplatten aus Kalziumsilikat.
Beachten Sie unbedingt geltende Brandschutzbestimmungen!
Gerät muss frei und sicher zugänglich sein:
•
Wird das Gerät an einen Wandhalter montiert, sollte sich das Touch-Display in
Augenhöhe befinden, um gut bedien- und ablesbar zu sein.
•
Das Anschlusspanel auf der Geräteunterseite muss uneingeschränkt erreichbar
sein. Die entsprechenden Beschriftungen müssen uneingeschränkt lesbar sein.
•
Das Gerät muss für mögliche Serviceeinsätze frei und sicher zugänglich
montiert sein. Das Zustellen des Freiraums vor, hinter und seitlich vom Gerät,
ist zu vermeiden.
– Abstand zur Decke: 200 mm
–
Seitlicher Mindestabstand: 300 mm zur nächsten Wand
–
Freiraum vor dem Gerät für Serviceeinsätze: min. 1200 mm

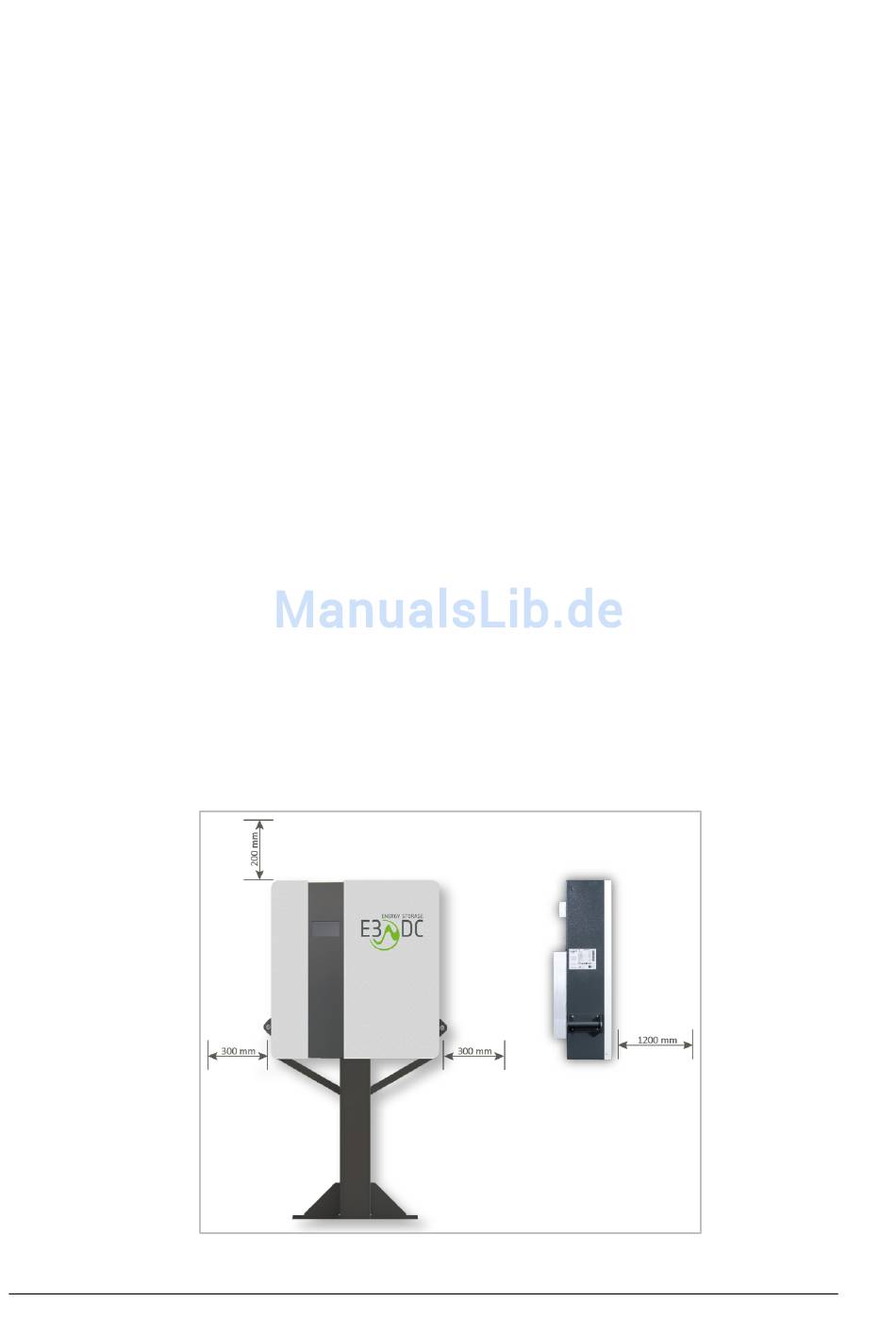

Abb. 6: Mindestabstände zu den Raumwänden, der Raumdecke und nach vorn
