6.3.6 Abdeckblech aushängen und umdrehen
ACHTUNG
S10 MINI – Installationsanleitung
1
Abdeckblech unten leicht nach vorne ziehen, bis es nur noch an den beiden
oberen Schrauben hängt.
2
Blech hochschieben bis die großen Löcher der Schlüsselloch-Öffnung erreicht
sind.
3
Blech vorsichtig nach vorne ziehen und abnehmen.
4
Blech festhalten und vorsichtig nach rechts umdrehen (180°).
S10 MINI der älteren Gerätegeneration mit LED-Leiste:
Blech nah am Gehäuse halten, um die Verkabelung und die Buchse der
LED-Leiste nicht zu beschädigen!
5
Abdeckblech vorsichtig in die Schrauben der rechten Gehäuseseite einhängen.

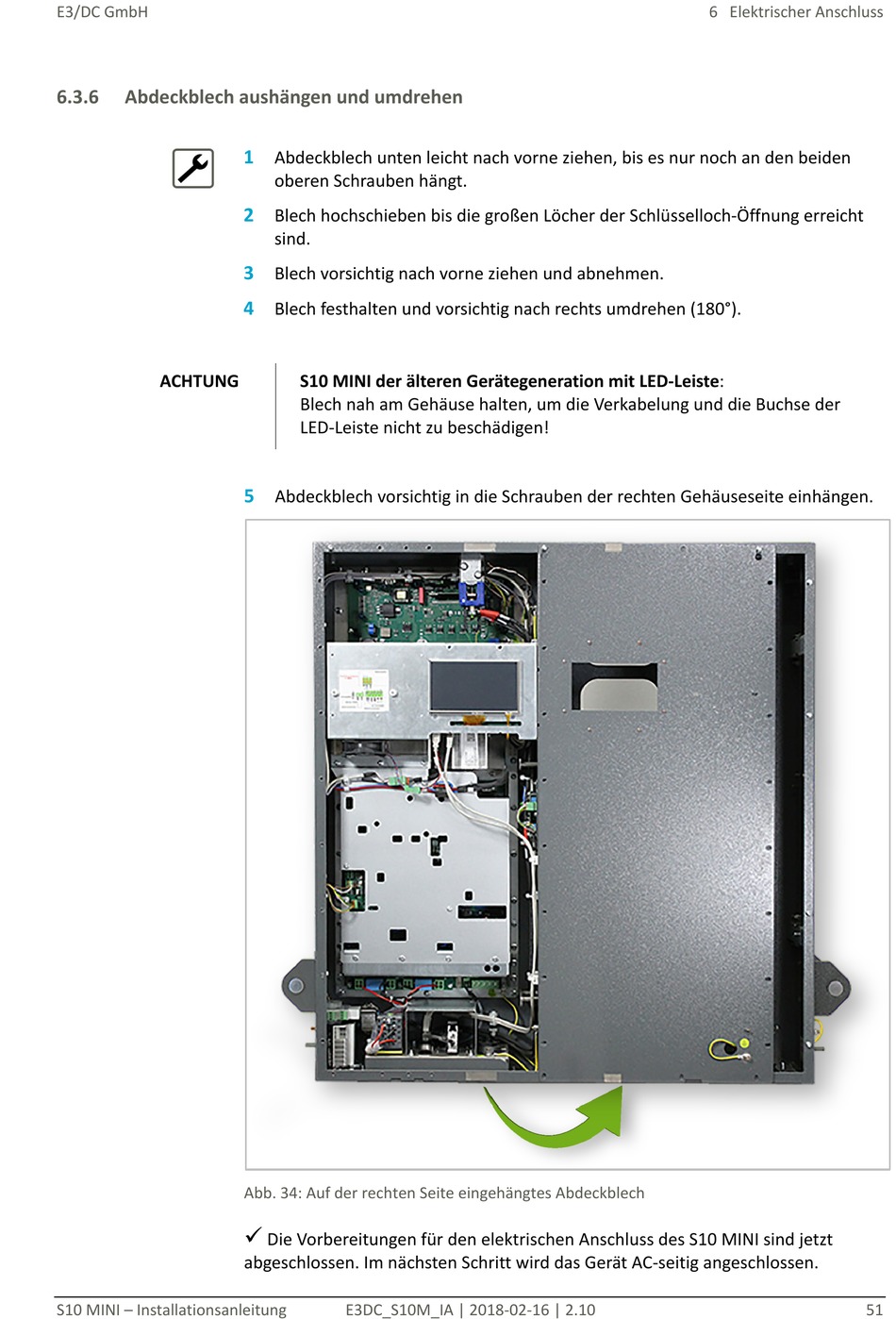

Abb. 34: Auf der rechten Seite eingehängtes Abdeckblech

Die Vorbereitungen für den elektrischen Anschluss des S10 MINI sind jetzt
abgeschlossen. Im nächsten Schritt wird das Gerät AC-seitig angeschlossen.
