- Seite 1 Installationsanleitung Batterieinstallation im S10 Hauskraftwerk DCB-NP2x 6,0 kWh S10 MINI S10 E S10 E INFINITY S10 E PRO...
-
Seite 3: Rechtliche Bestimmungen
Das Gerät wurde mit großer Sorgfalt und unter Verwendung modernster Technik entwickelt, produziert und geprüft. Die E3/DC GmbH erfüllt die Anforderungen der DIN EN ISO 9001 und weist diese durch ein zertifiziertes Qualitätsmanagementsystem nach. Bitte entnehmen Sie die jeweils aktuelle Version dieser Anleitung dem Kundenportal der E3/DC GmbH. -
Seite 5: Inhaltsverzeichnis
Lieferumfang........................... 13 3.1 S10 E ..........................13 3.2 S10 E INFINITY ......................13 3.3 S10 E PRO ........................14 Batteriemodul DCB-NP2x – Details ..................15 4.1 Detailansicht ......................... 15 4.2 Abmessungen ....................... 16 4.3 Batteriekabel des Lieferumfangs ................... 17 Batteriemontage und -installation .................... 18 5.1 Hinweise zu den verwendeten Lithium-Ionen-Batteriemodulen ........ - Seite 6 5.11 Tiefentladung nach der Batterieinstallation verhindern! ..........41 5.12 Batterie-Leistungskabel ausstecken ................42 S10 E | S10 E INFINITY | S10 E PRO einschalten ..............43 Rekalibrierung (Batterietraining) der Batteriemodule .............. 45 Entsorgung von Batteriemodulen ................... 45 S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung...
-
Seite 7: Zu Ihrer Sicherheit
WARNUNG! Lebensgefahr durch hohe Spannungen im Wechselrichter! Auch nach dem Trennen des Gerätes von äußeren Spannungen kann im Gerät weiterhin Spannung anliegen. Unbedingt die Entladezeit der Kondensatoren von mindestens 30 Minuten abwarten. DCB-NP2x – Batterie-Installationsanleitung S10 Hauskraftwerke | V1.10... -
Seite 8: Sicherheitshinweise Zu Den Verwendeten Batteriemodulen
Batteriemodule nicht mit feuchten Händen berühren. Batteriemodule nicht Feuchtigkeit oder Flüssigkeiten aussetzen. Batteriemodule von Kindern und Tieren fernhalten. VORSICHT! Batteriemodule sind im Auslieferungszustand teilgeladen! Beim Herstellen des elektrischen Anschlusses ist besondere Sorgfalt geboten! S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung... - Seite 9 Zustand befinden! Die Batteriezellen sind in einem Batteriegehäuse verbaut. Für den Einsatz des Batteriemoduls ist keine externe Belüftung von außen notwendig. Ihr Gebrauch im Rahmen der Vorschriften des Herstellers ist unschädlich. DCB-NP2x – Batterie-Installationsanleitung S10 Hauskraftwerke | V1.10...
-
Seite 10: Erste-Hilfe-Maßnahmen
Bei Rauch- oder Gasentwicklung unbedingt den Raum verlassen. • Wurden Rauch oder Gase in größeren Mengen eingeatmet oder erfolgte eine spürbare Reizung der Atemwege, ärztliche Hilfe in Anspruch nehmen. • Für eine ausreichende Belüftung sorgen. S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung... -
Seite 11: Bestimmungsgemäßer Gebrauch Und Handhabung Der Batteriemodule
Bestimmungsgemäßer Gebrauch und Handhabung der Batteriemodule Die von der E3/DC GmbH angebotenen Batteriemodule sind nur für den Gebrauch in einem dafür geeigneten Speichersystem der E3/DC GmbH bestimmt. Die E3/DC GmbH lehnt jede Haftung für Schäden und Unfälle ab, die durch unsachgemäßen oder nicht bestimmungsgemäßen Gebrauch des Batteriemoduls entstehen. -
Seite 12: Produktbeschreibung
Spannung, die Lade- und Entladeströme sowie die Zelltemperatur überwacht und steuert. Das BMS schützt die Batteriemodule vor Überladung, Tiefentladung, Überströmen und Temperaturen, die außerhalb des zulässigen Betriebsbereichs liegen. Im Folgenden werden die Batterien als „Batteriemodule“ des Typs „DCB-NP2x“ bezeichnet. S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung... -
Seite 13: Lieferumfang
Der hier dargestellte Lieferumfang kann von dem auf dem Lieferschein vermerkten Lieferumfang abweichen oder durch Alternativen ersetzt sein. S10 E Bezeichnung Art.-Nr. Anzahl Batteriemodule Typ „DCB-NP2x“ BZ1021 – Beipackkarton S10E 3.0 STD-106/EM2 BE-B1202 Kabelsatz Batteriemodule DCB IEC 106 L600 BE-K1256... -
Seite 14: S10 E Pro
3 Lieferumfang E3/DC GmbH S10 E PRO Bezeichnung Art.-Nr. Anzahl Batteriemodule Typ „DCB-NP2x“ BZ1021 – Beipackkarton S10E 3.0 STD-106/EM2 BE-B1202 Kabelsatz Batteriemodule DCB IEC 106 L600 BE-K1256 1 pro Batteriemodule Batterieanschlussleitung DCB106IEC L600 BE-K1232 COM Patchkabel CAT5E SF / UTP L = 0,25m grün... -
Seite 15: Batteriemodul Dcb-Np2X - Details

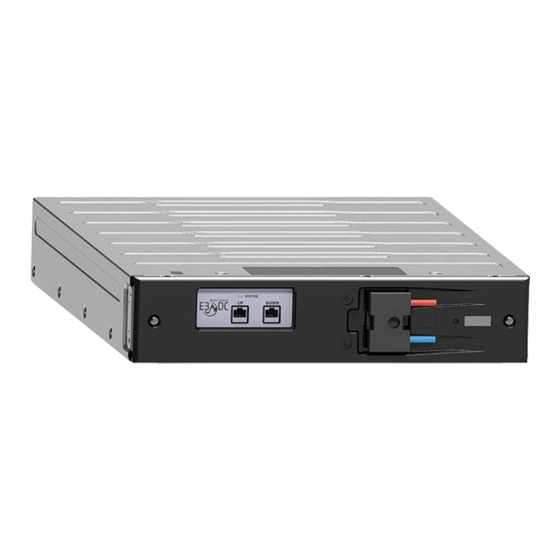

S10 Hauskraftwerk eingesetzt werden: Die Batteriemodule so drehen, dass sich die Anschlüsse für das Batterie- Leistungskabel [4] auf der rechten Seite befinden (siehe Abb. 1). Abb. 1: Batteriemodul DCB-NP2x – Ansicht Frontseite LED zur Statusanzeige des Batteriemoduls UP: Buchse für Kommunikationskabel DOWN: Buchse für Kommunikationskabel... -
Seite 16: Abmessungen
4 Batteriemodul DCB-NP2x – Details E3/DC GmbH Abmessungen Maße in Millimeter (bei senkrechter Aufstellung für Einbau): • [1] Breite: 440 mm • [2] Höhe: 620 mm • [3] Tiefe: 95 mm Gewicht: • 41 kg pro Batteriemodul Maximale Anzahl der Batteriemodule: •... -
Seite 17: Batteriekabel Des Lieferumfangs
E3/DC GmbH 4 Batteriemodul DCB-NP2x – Details Batteriekabel des Lieferumfangs Abb. 3: Verwendete Batterie-Leistungs- und Kommunikationskabel [A] Batterie-Leistungskabel (Stromleitung) Anzahl: Entspricht der Anzahl der Batteriemodule • Die verbauten Batteriemodule werden mit den stromführenden Kabeln [A] mit dem S10 Hauskraftwerk verbunden. -
Seite 18: Batteriemontage Und -Installation
Bei einem im Normalbetrieb ausgelösten Batterie-Trennschalter sollte unbedingt eine Analyse durch E3/DC erfolgen! Es liegt sehr wahrscheinlich ein Fehler vor. Bei einer gegebenenfalls falsch vorgenommenen Installation kann ein Kurzschluss vorliegen. Liegt ein derartiger Defekt vor, muss dieser durch den E3/DC-Service behoben werden! S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung... -
Seite 19: Manuelles Ausschalten Des Systems
Bei Batterietypen mit separatem Ein-/Ausschalter (wie z. B. der DCB-NLx) sollten Sie nach dem Ausschalten des Batterie-Trennschalters auch die Batteriemodule über die Master-Batterie ausschalten, wenn das System über einen längeren Zeitraum nicht verwendet wird. DCB-NP2x – Batterie-Installationsanleitung S10 Hauskraftwerke | V1.10... -
Seite 20: S10 E | S10 E Infinity | S10 E Pro Ausschalten
Warten, bis im Display die Meldung erscheint, dass das Gerät abgeschaltet werden kann. DC-Trennschalter an der Unterseite auf Position „0“ drehen, um den Wechselrichter auszuschalten. Abb. 4: DC-Trennschalter S10 E | S10 E INFINITY Abb. 5: DC-Trennschalter S10 E PRO S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung... - Seite 21 E3/DC GmbH 5 Batteriemontage und -installation Batterie-Trennschalter in Stellung „0“ bringen. Abb. 6: Batterie-Trennschalter am S10 E | S10 E INFINITY Abb. 7: Batterie-Trennschalter am S10 E PRO DCB-NP2x – Batterie-Installationsanleitung S10 Hauskraftwerke | V1.10...
- Seite 22 5 Batteriemontage und -installation E3/DC GmbH LS-Automat für die Interne Energieversorgung ausschalten (1F01). LS-Automat für den Wechselrichter ausschalten (1F02). Abb. 8: LS-Automaten ausgeschaltet (Abbildung zeigt Optionen) Das Hauskraftwerk ist ausgeschaltet. S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung...
-
Seite 23: Batteriekabel Vorbereiten
Vorgehensweise S10E | S10 E INFINITY: Vor der Montage der intern einzusetzenden Batteriemodule die Batterie-Leistungskabel hinter der oberen Kabelkanal-Abdeckung [1] (siehe Abb. 10) verlegen. Das graue Kommunikationskabel ebenfalls hinter der oberen Kabelkanal-Abdeckung [1] verlegen. DCB-NP2x – Batterie-Installationsanleitung S10 Hauskraftwerke | V1.10... -
Seite 24: Vorgehensweise S10E Pro (Bis 3 Batteriemodule)
Das erste graue Kommunikationskabel für die internen Batteriemodule hinter der oberen Kabelkanal-Abdeckung [1] verlegen. Das zweite Kommunikationskabel für die externen Batteriemodule hinter der unteren Kabelkanal-Abdeckung [2] verlegen. Abb. 10: Batterie-Leistungs- und Kommunikationskabel hinter dem Kabelkanal S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung... -
Seite 25: Batterie-Leistungskabel In Batterieanschlussfeld Am S10 E | S10 E Infinity | S10 E Pro Anschließen
Beide Schrauben am grünen Batteriestecker festziehen. Den schwarzen Stecker [2] noch nicht in das Batteriemodul einstecken. Vorgang für jedes weitere Batteriemodul wiederholen. Abb. 11: Batterie-Leistungskabel an S10 E | S10 E INFINITY | S10 E PRO anschließen DCB-NP2x – Batterie-Installationsanleitung S10 Hauskraftwerke | V1.10... -
Seite 26: Batterie-Leistungskabel An Der Unterseite An S10 E Pro Anschließen
Batterieanschlussfeld an der Unterseite des Geräts stecken. Beide Schrauben am grünen Batteriestecker festziehen. Den schwarzen Stecker [2] noch nicht in das Batteriemodul einstecken. Vorgang für jedes weitere Batteriemodul wiederholen. Abb. 12: Batterie-Leistungskabel an S10 E PRO Unterseite anschließen S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung... -
Seite 27: Kommunikationskabel In Batterieanschlussfeld An S10 E | S10 E Infinity | S10 E Pro Anschließen
COM 1 Das Kommunikationskabel [4] in die Buchse im Batterieanschlussfeld [3] an der linken Seite im Batterieraum stecken. Abb. 13: Kommunikationskabel an S10 E | S10 E INFINITY | S10 E PRO anschließen DCB-NP2x – Batterie-Installationsanleitung S10 Hauskraftwerke | V1.10... -
Seite 28: Kommunikationskabel An Der Unterseite An S10 E Pro Anschließen
Kommunikationskabel an der Unterseite an S10 E PRO anschließen Vorgehensweise COM 2 Das zweite Kommunikationskabel [4] für den zweiten Batteriekreis in die Buchse an der Unterseite stecken. Abb. 14: Kommunikationskabel für zweiten Batteriekreis an S10 E PRO anschließen S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung... -
Seite 29: Batteriemodule Montieren
Abb. 15: Für die Batteriemontage vorbereiteter Batterieraum des S10 E 5.4.2 Batteriehalter abschrauben (nur, wenn erforderlich) Vorgehensweise Jeweils vier Schrauben am linken und rechten Batteriehalter lösen und entfernen. Beide Batteriehalter entnehmen. Abb. 16: Batteriehalter im Batterieraum des S10 E DCB-NP2x – Batterie-Installationsanleitung S10 Hauskraftwerke | V1.10... -
Seite 30: Batteriemodule Auspacken
Für den Fall eines Austausches kann das jeweilige Modul so sicher und entsprechend UN38.3 Gefahrgut-Klasse 9 transportiert werden. Dies gilt auch für die spätere Entsorgung der Batteriemodule. Vorgehensweise: Batteriemodule aus den Batteriekartons nehmen. S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung... -
Seite 31: Batteriemodule Einsetzen
Das erste Batteriemodul in eine aufrechte Position bringen. Die Anschlüsse müssen nach oben gerichtet sein (↑). Das Batteriemodul so drehen, dass das E3/DC-Label auf dem Kopf steht: Der Anschluss für das Batterie-Leistungskabel befindet sich anschließend auf der linken Seite, die Kommunikationsanschlüsse (RJ45) auf der rechten Seite. - Seite 32 Das erste Batteriemodul auf die passende Höhe heben und senkrecht in den Batterieraum schieben. Abb. 18: Batteriemodul in Batterieraum einsetzen Zwei waagerechte und zwei senkrechte Abstandshalter für die erste Batteriemodule handfest anschrauben. Abb. 19: Abstandshalter anbringen Die Batteriemodule ausrichten. Die Abstandshalter festziehen. S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung...
- Seite 33 Für den Einbau der zweiten Batteriemodule wieder mit Schritt 1 beginnen. Für den Einbau der dritten Batteriemodule erneut mit Schritt 1 beginnen. Hinweis: Vor dem dritten Batteriemodul (ganz vorne) werden keine Abstandshalter angebracht. DCB-NP2x – Batterie-Installationsanleitung S10 Hauskraftwerke | V1.10...
-
Seite 34: Kommunikationskabel An Batteriemodule Anschließen
Den Stecker des grünen Kommunikationskabels [C] in die Buchse Batteriemoduls 1.1 stecken. Das andere Ende des grünen Kommunikationskabels [C] in die Buchse Batteriemoduls 1.2 stecken. DOWN Den Stecker des zweiten grünen Kommunikationskabels [C] in die Buchse Batteriemoduls 1.2 stecken. S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung... -
Seite 35: S10 E Pro (3 Batteriemodule)
UP des Batteriemoduls 1.3 stecken. Hinweis: Werden nur 2 Batteriemodule angeschlossen, entfällt das grüne Kommunikationskabel [C]. Stattdessen das zweite Kommunikationskabel [B] von der Unterseite des S10 E PRO in die Buchse UP des Batteriemoduls 1.2 stecken. DCB-NP2x – Batterie-Installationsanleitung S10 Hauskraftwerke | V1.10... -
Seite 36: S10 E Pro (6 Batteriemodule)
5 Batteriemontage und -installation E3/DC GmbH 5.6.3 S10 E PRO (6 Batteriemodule) Abb. 23: Anschluss von sechs Batteriemodulen an S10 E PRO S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung... - Seite 37 Das andere Ende des vierten grünen Kommunikationskabels [C] in die Buchse UP des Batteriemoduls 2.3 stecken. Hinweis: Wird nicht die maximale Anzahl von Batteriemodulen angeschlossen, immer das grüne DOWN Kommunikationskabel [C] von der Buchse in die Buchse des nächsten Batteriemoduls stecken. DCB-NP2x – Batterie-Installationsanleitung S10 Hauskraftwerke | V1.10...
-
Seite 38: Batterie-Leistungskabel An Batteriemodule Anschließen
Den schwarzen Stecker [2] des ersten Batterie-Leistungskabels in das erste Batteriemodul stecken. Der Stecker muss mit einem deutlichen Klick-Geräusch einrasten. Vorgang für jedes weitere Batteriemodul wiederholen. Abb. 24: Stecker des Batterie-Leistungskabels auf Batteriemodul stecken S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung... -
Seite 39: Batteriehaltebügel Anschrauben
Die Schrauben der Batteriehaltebügel auf beiden Seiten festziehen. Abb. 25: Batteriehaltebügel anschrauben Hinweis: Immer alle Batteriehaltebügel anschrauben und korrekt anbringen und verschrauben. Dies gilt auch für den Fall, dass nicht die volle Anzahl der möglichen Batteriemodule verwendet wird. DCB-NP2x – Batterie-Installationsanleitung S10 Hauskraftwerke | V1.10... -
Seite 40: Anzeige Des Batterie-Status Nach Dem Anschließen
Blinken/leuchten die LED’s nach der korrekten Installation nicht, die Batterien am Display aus- und wieder einschalten. Im Hauptmenü > Batterie > Einstellungen > Breaker den Button schließen drücken. Im Hauptmenü > Batterie > Einstellungen > Breaker den Button öffnen drücken. S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung... -
Seite 41: 5.10 Gehäuse Des Gerätes Schließen
Die Vorgehensweise ist in der Installationsanleitung des S10 E beschrieben. Abb. 26: Gehäuse schließen Die Batteriemodule (Typ DCB-NP2x) sind erfolgreich eingesetzt und angeschlossen. 5.11 Tiefentladung nach der Batterieinstallation verhindern! Zwischen der Installation des Batteriemoduls und der eigentlichen Inbetriebnahme des Hauskraftwerks kann ein längerer Zeitraum verstreichen. -
Seite 42: 5.12 Batterie-Leistungskabel Ausstecken
Wenn Batteriemodule abgesteckt werden müssen, z. B. beim Service, wie folgt vorgehen: Vorgehensweise Vor dem Ausstecken den Batterietrennschalter in Stellung „0“ bringen! Lasche am Rand des Steckers leicht eindrücken und dann den Stecker nach oben ziehen. Abb. 27: Batterie-Leistungskabel ausstecken S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung... -
Seite 43: S10 E | S10 E Infinity | S10 E Pro Einschalten
LS-Automat für die Interne Energieversorgung einschalten (1F01). LS-Automat für den Wechselrichter einschalten (1F02). Abb. 28: LS-Automaten eingeschaltet (Abbildung zeigt Optionen) DC-Trennschalter auf Position „1“ drehen, um den Wechselrichter einzuschalten. Abb. 29: DC-Trennschalter S10 E | S10 E INFINITY DCB-NP2x – Batterie-Installationsanleitung S10 Hauskraftwerke | V1.10... - Seite 44 6 S10 E | S10 E INFINITY | S10 E PRO einschalten E3/DC GmbH Abb. 30: DC-Trennschalter S10 E PRO Batterie-Trennschalter in Stellung „1“ bringen. Abb. 31: Batterie-Trennschalter S10 E S10 E INFINITY Abb. 32: Batterie-Trennschalter S10 E PRO Das Hauskraftwerk ist einsatzbereit. S10 Hauskraftwerke | V1.10 DCB-NP2x – Batterie-Installationsanleitung...
-
Seite 45: Rekalibrierung (Batterietraining) Der Batteriemodule
Während der Rekalibrierung ist der Notstrom sowie eine eingestellte Notstromreserve nicht verfügbar. Auf dem Display wird „battery training active“ angezeigt. Entsorgung von Batteriemodulen Für Endbenutzer verpflichtet sich die E3/DC GmbH die im S10 Hauskraftwerk verwendeten Batterien kostenfrei zurückzunehmen. Die Batterien müssen sicher und entsprechend UN38.3 Gefahrgut-Klasse 9 in der Originalverpackung transportiert werden. - Seite 46 E3/DC GmbH Karlstraße 5 49074 Osnabrück T +49 541 760 268 0 F +49 541 760 268 199 info@e3dc.com e3dc.com...
