6 Elektrischer Anschluss
6.3.7
AC-Anschluss vornehmen
52
Der AC-Anschluss erfolgt über die AC-Anschlussklemmen am Wechselrichter auf
der linken Seite des Gerätes.

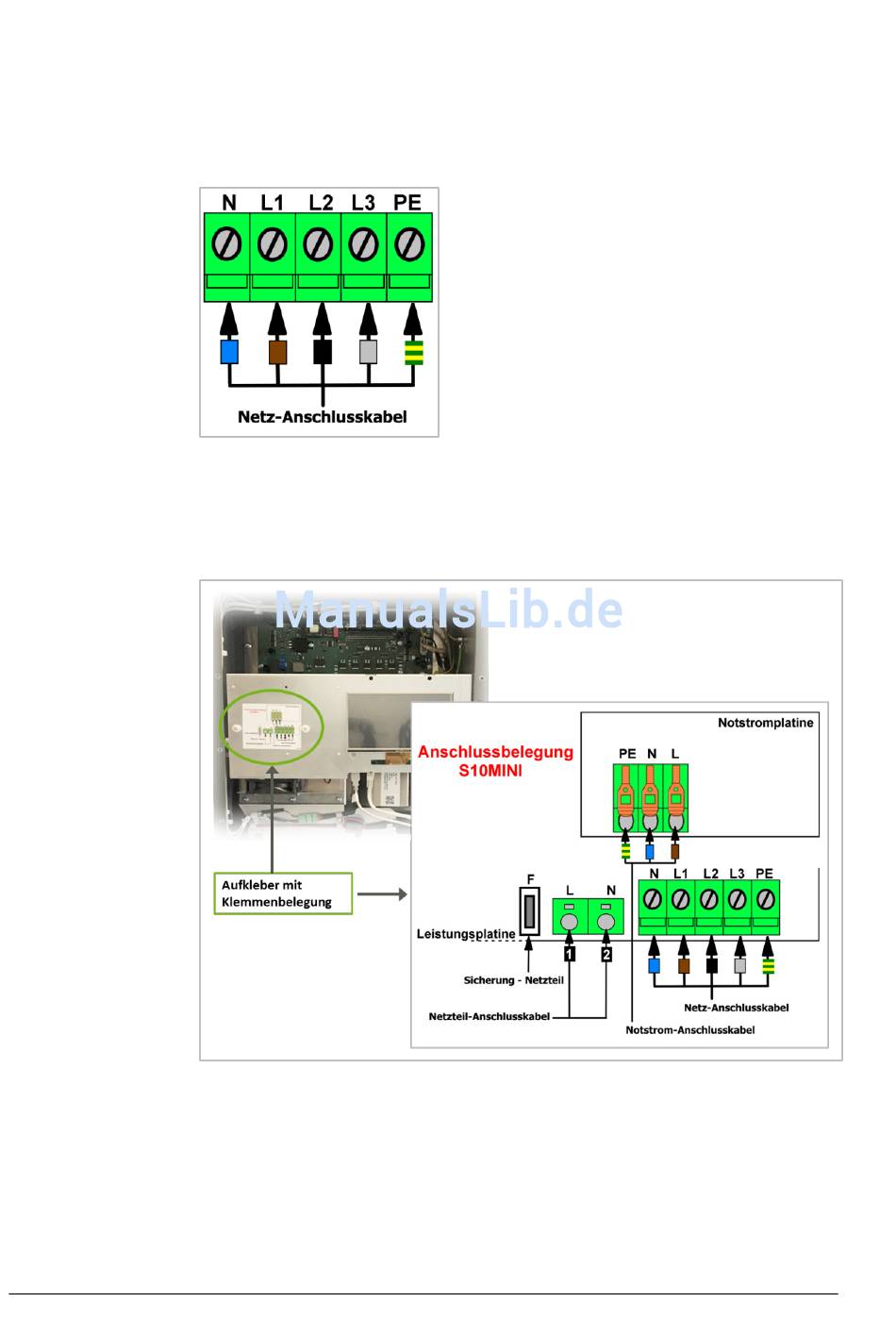

Abb. 35: AC-Anschlussklemmen
Anschlussbelegung:
Zur Orientierung ist im Gerät neben dem Display ein Aufkleber angebracht, aus
dem die Belegung der Anschlussklemmen hervorgeht.
Abb. 36: Anschlussbelegung S10 MINI
•
Alle Anschlussleitungen werden von unten in das Gerät eingeführt.
Hier sind entsprechende Durchführungen mit passenden Verschraubungen
vorhanden.
E3DC_S10M_IA | 2018-02-16 | 2.10
E3/DC GmbH
S10 MINI – Installationsanleitung
