Bohrbild

Vorbereiten des Ein Schaltschrank kann auf die Montage unterschiedlich aufgebauter Achsverbunde
Schaltschranks vorbereitet werden, indem die Gewindebohrungen für die Befestigung der Module im
Abstand von 30 mm gebohrt werden. In diesem Raster können alle Module unabhän-
gig von ihrer Breite befestigt werden, siehe Abbildung unten.

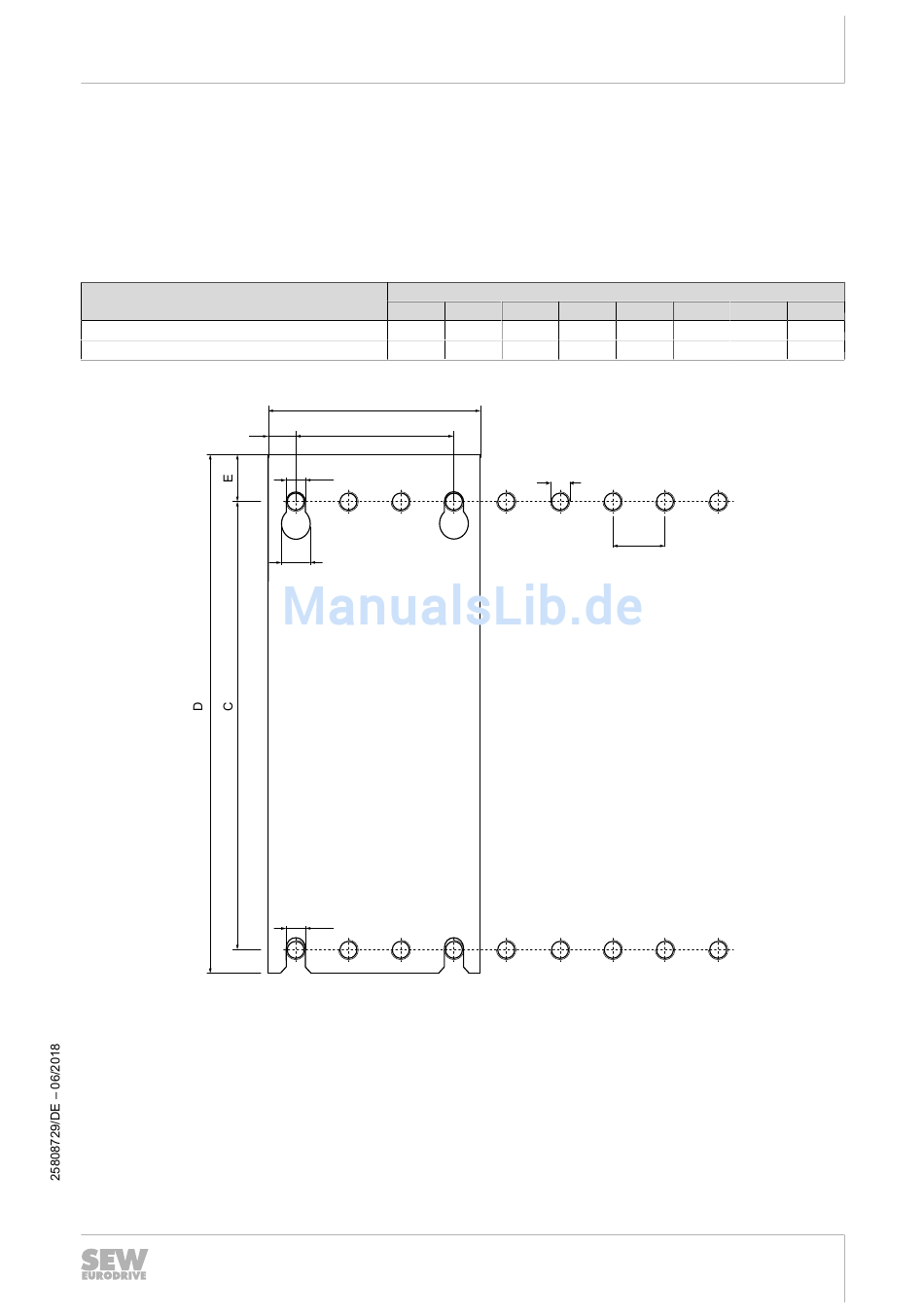

Abmessungen
Gerätegrundplatte
Module
MDR91A-0500
MDR91A-0750
Befestigungsraster
Die Maßblätter der Applikationsumrichter finden Sie im Kapitel Technische Daten.
A
210
210
A
F B
G
H
G
Abmessungen der Gerätegrundplatte in mm
B C D
180 455 484
180 455 484
M6
30
