Anschluss Der Solarregelung - REMEHA 220 SHL Installations- Und Wartungsanleitung

6 Installation
Abb.24
Abb.25
1
3
32 220 SHL
6.7.5

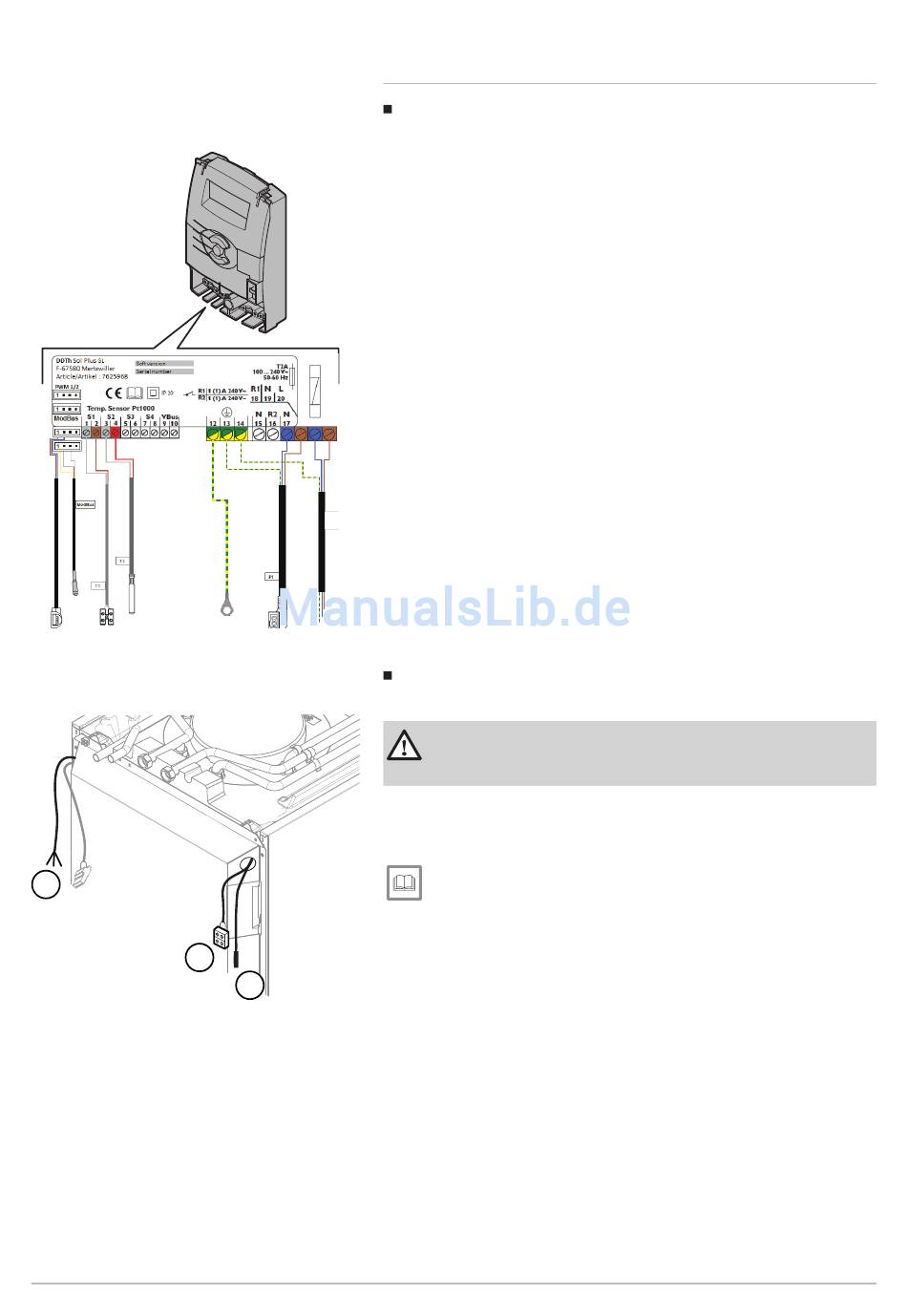

Klemmleiste der Solarregelung
Die Solarregelung wird werkseitig wie in nebenstehender Abbildung ange­
zeigt vorverdrahtet.
C004937-A
Anschluss der Solarregelung an die Heizkesselplatine
1. Richten Sie den Anschluss an das Stromnetz ein.
2. Anschluss des MODBUS-Kabels
3. Schließen Sie den Fühler des Sonnenkollektors an die Lüsterklem­
2
C003754-B

Anschluss der Solarregelung

Gefahr!
Die Solarregelung ist während der Spül-/Befüllungsphasen des
Solarkreises mit dem Stromnetz verbunden.
me an.
Weitere Informationen siehe
Klemmleiste, Seite 33
