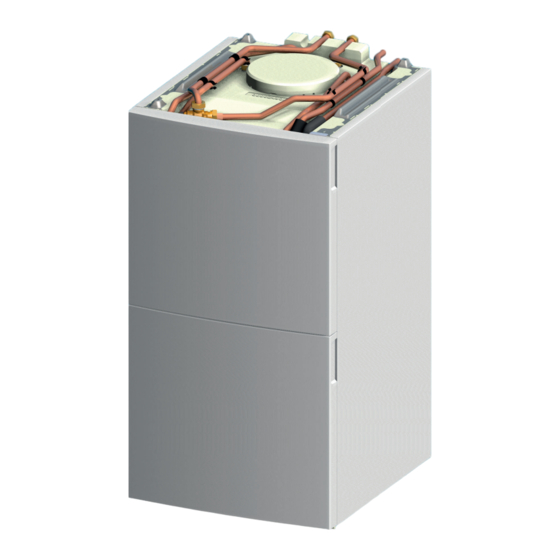

REMEHA 220 SHL Bedienungsanleitung
Solar-warmwasser-speicher
Vorschau ausblenden
Andere Handbücher für 220 SHL:
- Installations- und wartungsanleitung (56 Seiten) ,
- Installations- und wartungsanleitung (56 Seiten) ,
- Installations- und wartungsanleitung (64 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für REMEHA 220 SHL
Inhaltszusammenfassung für REMEHA 220 SHL
- Seite 1 Solar-Warmwasser-Speicher 220 SHL Bedienungs- Anleitung 300029854-07...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ...................4 Sicherheitshinweise ..........4 Empfehlungen ............5 Verantwortlichkeiten ..........6 1.3.1 Pflichten des Herstellers .........6 1.3.2 Pflichten des Installateurs ........6 1.3.3 Pflichten des Benutzers ..........7 Über diese Anleitung .................8 Benutzte Symbole ..........8 2.1.1 In der Anleitung verwendete Symbole ....8 2.1.2 An der Ausrüstung verwendete Symbole ....8 Abkürzungen ............8 Beschreibung ...................10 Zulassungen ............10... - Seite 3 Inhaltsverzeichnis Zusammensetzung der Kollis für die NF CESI Solarsysteme (Nur für Frankreich) ....13 Bedienung des Gerätes ................17 Verfahren für die Inbetriebnahme .....17 Frostschutz ............17 Überprüfung und Wartung ..............18 Allgemeine Hinweise ..........18 Sicherheitsarmatur (Trinkwasserkreis) ....18 Reinigung der Verkleidung ........18 Fremdstromanode ..........18 Kontrolle und Wartung des Solarkreises ..19 Wartung des thermostatischen Mischers ..19 Garantie .....................20...
- Seite 4 16/10/2015 - 300029854-07...
-
Seite 5: Sicherheitshinweise
220 SHL 1. Sicherheitshinweise Sicherheitshinweise Sicherheitshinweise GEFAHR Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus... -
Seite 6: Empfehlungen
1. Sicherheitshinweise 220 SHL ACHTUNG Gemäß den Installationsregeln muss in den festen Kabelkanälen ein Mittel zur Stromkreisunterbrechung vorgesehen werden. ACHTUNG Wenn mit dem Gerät ein Netzkabel geliefert wurde und es beschädigt wurde, muss es vom Hersteller, seinem Kundendienst oder durch Personen ähnlicher Qualifikation ersetzt... -
Seite 7: Verantwortlichkeiten
220 SHL 1. Sicherheitshinweise ACHTUNG Die Anlage niemals leeren. Kein Wasser und keine Solarflüssigkeit zur Anlage hinzufügen oder auswechseln. Diese Arbeiten müssen von qualifizierten Fachkräften durchgeführt werden. ACHTUNG Die Parameter der Regelung nicht verändern, wenn ihre Funktionsweise nicht vollständig verstanden wird. -
Seite 8: Pflichten Des Benutzers
1. Sicherheitshinweise 220 SHL 4 Wenn eine Wartung erforderlich ist, den Benutzer auf die Pflicht zur Kontrolle und Wartung des Gerätes aufmerksam machen. 4 Alle Bedienungsanleitungen dem Benutzer aushändigen. 1.3.3. Pflichten des Benutzers Um einen optimalen Betrieb des Gerätes zu gewährleisten, muss der Benutzer folgende Anweisungen... -
Seite 9: Über Diese Anleitung
220 SHL 2. Über diese Anleitung Über diese Anleitung Benutzte Symbole 2.1.1. In der Anleitung verwendete Symbole In dieser Anleitung werden verschiedene Gefahrenstufen verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Wir möchten damit die Sicherheit des Benutzers garantieren, helfen jedes Problem zu vermeiden und die korrekte Funktion des Gerätes... - Seite 10 2. Über diese Anleitung 220 SHL 4 FSA: Fremdstromanode 16/10/2015 - 300029854-07...
-
Seite 11: Beschreibung
Parlaments und des Rates über Druckgeräte Artikel 3, Absatz 3 überein. Allgemeine Beschreibung Der Trinkwassererwärmer 220 SHL wird anschlussfertig für den Anschluss an einen Heizkessel geliefert Wichtigste Komponenten: 4 Der Behälter besteht aus Qualitätsstahl und ist innen bei 850 °C in Nahrungsmittelqualität emailliert, was den Behälter vor... -
Seite 12: Wichtigste Komponenten
4 Das Gerät ist durch FCKW-freien Polyurethanschaumstoff isoliert, sodass Wärmeverluste maximal reduziert werden. 4 Die Außenverkleidung ist aus pulverlackiertem Blech. 4 Der thermostatische Brauchwasser-Mischer. Der Warmwassererwärmer 220 SHL wird auschließlich in Verbindung mit den unten aufgelisteten Heizkesseln angeboten, er kann nicht als eigenständiger Warmwassererwärmer verwendet werden:... -
Seite 13: Technische Daten
220 SHL 3. Beschreibung Technische Daten 3.4.1. Eigenschaften des Trinkwassererwärmers Trinkwassererwärmer 220SHL Primärkreis (Heizwasser) Zulässige Betriebstemperatur °C Zulässiger Betriebsüberdruck Mpa (bar) 0.3 (3) Primärkreis (Flüssigkeit im Solarkreis) Zulässige Betriebstemperatur °C Zulässiger Betriebsüberdruck Mpa (bar) 0.6 (6) Inhalt des Wärmetauschers Liter Heizfläche... -
Seite 14: Zusammensetzung Der Kollis Für Die Nf Cesi Solarsysteme (Nur Für Frankreich)
3. Beschreibung 220 SHL Zusammensetzung der Kollis für die NF CESI Solarsysteme (Nur für Frankreich) Die Zusammensetzung des NF CESI Solarsystems anhand der nachstehenden Tabelle kontrollieren. Die aufgelisteten Referenzen und Kollis müssen auf der Rechnung des vom Installateur verkauften Systems erscheinen. - Seite 15 220 SHL 3. Beschreibung CESI- Fühlerfeld Trinkwarmwasserbereitung Solarfluid System Einbau Artikel-Nr. Zubehör Einheit Artikel-Nr. Solar- Artikel-Nr. Heizkessel Ausdehnungsgefäß + WW- Erwärmer Heizkessel Odia Solar 7212783 32 kW + HTE 220 C12237310SHLS C17201821 C01400620A 7212841 SHL 32 220 SHL Aufdach C70600054...
- Seite 16 3. Beschreibung 220 SHL CESI- Fühlerfeld Trinkwarmwasserbereitung Solarfluid System Einbau Artikel-Nr. Zubehör Einheit Artikel-Nr. Solar- Artikel-Nr. Heizkessel Ausdehnungsgefäß + WW- Erwärmer Heizkessel Odia Solar 7212781 32 kW + HTE 220 C12237310SHLS C17201808 C01400620A 7212796 SHL 32 220 SHL Flachdach C70600054...
- Seite 17 220 SHL 3. Beschreibung CESI- Fühlerfeld Trinkwarmwasserbereitung Solarfluid System Einbau Artikel-Nr. Zubehör Einheit Artikel-Nr. Solar- Artikel-Nr. Heizkessel Ausdehnungsgefäß + WW- Erwärmer Heizkessel Odia Solar C00150003 24 kW + HTE 220 C12237300SHLS C17201821 C01400620A C00160034 SHL 24 220 SHL Integration in...
-
Seite 18: Bedienung Des Gerätes
4. Bedienung des Gerätes 220 SHL Bedienung des Gerätes Verfahren für die Inbetriebnahme ACHTUNG Die Erstinbetriebnahme darf nur durch zugelassenes Fachpersonal erfolgen. ACHTUNG Während des Aufheizvorganges kann eine gewisse Menge Wasser am Sicherheitsventil austreten, was auf die Ausdehnung des Wassers zurückzuführen ist. Diese Erscheinung ist vollkommen normal und darf auf keinen Fall verhindert werden. -
Seite 19: Überprüfung Und Wartung
220 SHL 5. Überprüfung und Wartung Überprüfung und Wartung Allgemeine Hinweise ACHTUNG Die Wartungsarbeiten sind durch qualifiziertes Fachpersonal auszuführen. Es dürfen nur Originalersatzteile verwendet werden. Sicherheitsarmatur (Trinkwasserkreis) Es ist unerlässlich, das korrekte Funktionieren der Sicherheitsarmatur 1 mal pro Monat zu überprüfen, um eventuelle Überdrücke zu vermeiden, die den Speicherbehälter beschädigen... -
Seite 20: Kontrolle Und Wartung Des Solarkreises
5. Überprüfung und Wartung 220 SHL ACHTUNG Das Schaltfeld muss stromführend sein, damit die Fremdstromanode arbeitet. Die Nichteinhaltung dieser Wartungsvorschrift kann zu einer Beschädigung des Behälters des Warmwassererwärmers führen und seine Garantie ungültig machen. Auf der Fremdstromanoden-Platine befindet sich eine grüne LED: 4 Die LED blinkt einmal beim Einschalten der Karte. -
Seite 21: Garantie
220 SHL 6. Garantie Garantie Allgemeine Angaben Wir gratulieren Ihnen zum Kauf Ihres neuen Gerätes und danken Ihnen für Ihr Vertrauen. Wir weisen Sie darauf hin, dass die ursprünglichen Eigenschaften Ihres Gerätes bei regelmäßiger Kontrolle und Wartung besser gewährleistet werden können. -
Seite 22: Anhang
Anhang Information über die Richtlinien zu Ökodesign und Energieverbrauchskennzeichnung... - Seite 23 Inhaltsverzeichnis Inhaltsverzeichnis Besondere Hinweise ................. 3 Empfehlungen .
-
Seite 24: Besondere Hinweise
1 Besondere Hinweise Besondere Hinweise Empfehlungen Hinweis: Montage-, Einbau- und Wartungsarbeiten am Gerät oder an der Anlage dürfen nur von qualifizierten Fachkräften durchgeführt wer den. Zirkulationspumpe Hinweis: Der Richtwert für die effizientesten Umwälzpumpen ist EEI ≤0,20. Entsorgung und Recycling Hinweis: Entfernung und Entsorgung des Warmwasserspeichers müssen von einem qualifizierten Heizungsfachmann unter Einhaltung der vor Ort geltenden Vorschriften durchgeführt werden. - Seite 28 © Impressum Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden. 16/10/2015 300029854-001-07...
