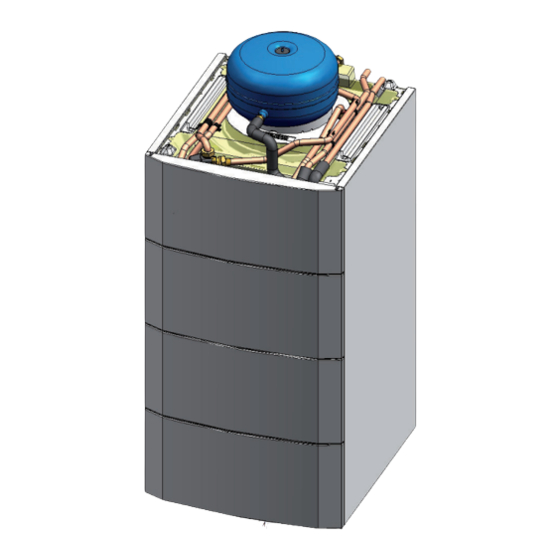

REMEHA 220 SHL Installations- Und Wartungsanleitung

REMEHA 220 SHL Installations- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für 220 SHL:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
de
Installations- und Wartungsanleitung
Warmwasserspeicher
220 SHL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REMEHA 220 SHL

Inhaltszusammenfassung für REMEHA 220 SHL

  • Seite 1 Installations- und Wartungsanleitung Warmwasserspeicher 220 SHL...
  • Seite 2 Sehr geehrter Kunde, Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch und heben Sie es zum späteren Nachlesen an einem sicheren Ort auf. Um langfristig einen sicheren und effizienten Betrieb sicherzustellen, empfehlen wir die regelmäßige Wartung des Produktes.

  • Seite 3: Inhaltsverzeichnis

    Heizkreise ................38 300026830 - v08 - 28112017 220 SHL...
  • Seite 4 Entsorgung und Recycling ............. . .51 220 SHL...

  • Seite 5: Sicherheit

    Neigung nach unten aufweisen. Wichtig: Die Betriebs- und Installationsanleitungen sind auch auf unserer Website verfügbar. Warnung! Gemäß den allgemeinen Installationsregeln müs­ sen dauerhaft genutzte Rohrleitungen mit einem Absperrventil versehen werden. 300026830 - v08 - 28112017 220 SHL...

  • Seite 6: Empfehlungen

    Fachhandwerker und gemäß den geltenden örtlichen und nationalen Vorschriften erfolgen. Vorsicht! Heizwasser und Trinkwasser dürfen nicht mitei­ nander in Berührung kommen. Der Brauchwasse­ rumlauf darf nicht durch den Wärmetauscher er­ folgen. 220 SHL 300026830 - v08 - 28112017...

  • Seite 7: Verantwortlichkeiten

    Spezifikationen zu ändern. Wir können in folgenden Fällen als Hersteller nicht haft­ bar gemacht werden: Nichtbeachten der Installationsanweisungen für das Gerät. Nichtbeachten der Bedienungsanleitungen für das Gerät. Keine oder unzureichende Wartung des Gerätes. 300026830 - v08 - 28112017 220 SHL...

  • Seite 8: Pflichten Des Fachhandwerkers

    Dem Benutzer die Anlage erläutern. Falls Wartungsarbeiten erforderlich sind, den Benut­ zer auf die Verpflichtung zur Überprüfung und War­ tung des Gerätes zur Sicherstellung seiner ordnungs­ gemäßen Funktion hinweisen. Dem Benutzer alle Bedienungsanleitungen überge­ ben. 220 SHL 300026830 - v08 - 28112017...

  • Seite 9: Über Dieses Handbuch

    1 Vor der Installation und Inbetriebnahme des Gerätes die mitgelie­ ferten Anleitungen sorgfältig durchlesen. 2 Verbrauchte Produkte in einer geeigneten Aufbereitungs- und Re­ cyclingeinheit entsorgen MW-6000691-1 Abkürzungen FCKW: Fluorchlorkohlenwasserstoff WW: Warmwasser FSA: Fremdstromanode 300026830 - v08 - 28112017 220 SHL...

  • Seite 10: Technische Angaben

    Richtlinie 97/23/CE Dieses Produkt erfüllt die Anforderungen der Europäischen Druckgeräte­ richtlinie 97/23/EC, Artikel 3, Paragraph 3. Technische Daten 3.2.1 Technische Daten des Warmwasserspeichers Tab.1 Einheit Warmwasserspeicher 220 SHL Primärkreis (Heizwasser) Zulässige Betriebstemperatur °C Zulässiger Betriebsüberdruck bar (MPa) 3 (0,3) Primärkreis (Solar-Wärmeträger) Zulässige Betriebstemperatur...

  • Seite 11: Technische Daten Des Fühlers

    Technische Daten des Warmwasserspeicherfühlers Wichtig: Toleranz: +/- 5 Ohm Tab.4 Temperatur (in °C) Widerstand (in Ohm) 19691 12474 10000 8080 5372 3661 2536 1794 1290 Technische Daten des Plattenwärmetauschersensors Tab.5 Tempera­ tur in °C 300026830 - v08 - 28112017 220 SHL...
  • Seite 12 °C Wider­ 55047 42158 32555 25339 19873 15699 12488 10000 8059 6535 5330 4372 stand in Tempera­ tur in °C Wider­ 3605 2989 2490 2084 1753 1481 1256 1070 stand in 220 SHL 300026830 - v08 - 28112017...

  • Seite 13: Hauptabmessungen

    4 Solarvorlauf, 18 mm Durchmesser 5 Heizungsvorlauf, G 3/4” 6 Heizungsrücklauf, G 3/4” 7 Fremdstromanode 8 Position des Solarfühlers 9 Position des Trinkwasserspeicherfühlers 10 Solarregelung 11 Warmwasser-Thermostatmischventil 12 Warmwasser-Entleerungsventil, G 1/2" 13 Position des Plattenwärmetauscherfühlers MW-L000228-2 300026830 - v08 - 28112017 220 SHL...

  • Seite 14: Produktbeschreibung

    Die Außenverkleidung besteht aus pulverlackiertem Blech. Der Solarregler Der thermostatische Brauchwasser-Mischer Le préparateur d’eau chaude sanitaire 220 SHL est exclusivement propo­ sé en association avec les chaudières listées ci-dessous, il ne peut pas êt­ re utilisé en tant que préparateur indépendant :...

  • Seite 15: Funktionsprinzip

    10 Füll- und Entleerungsvorrichtung für primären Solarkreis 11 Primärer Solarregisterfühler 12 Manueller Entlüfter 13 Primäres Solarregister 14 Plattenwärmetauscher des Heizkessel-Primärkreises 15 Trinkwasserpumpe 16 Entleerungshahn 17 Plattenwärmetauscherfühler MW-L000225-2 Lieferumfang Die Lieferung enthält: Speicher komplett Speicherfühler 300026830 - v08 - 28112017 220 SHL...

  • Seite 16: Zubehör

    4 Produktbeschreibung Sonnenkollektorfühler Kabel für Fremdstromanode Kabel für Kaltwasser-Temperaturfühler Kaltwasser-Temperaturfühler Solar-Ausdehnungsgefäß, 12 l (erforderlich, getrennt zu bestellen) Membran für Warmwasser-Durchflussbegrenzer Installations- und Wartungsanleitung Bedienungsanleitung Zubehör Tab.8 Beschreibung Paket Rücklaufset ER219 18-l-Solar-Ausdehnungsgefäß JA74 220 SHL 300026830 - v08 - 28112017...

  • Seite 17: Vor Der Installation

    Das Gerät ist an einem vor Frost geschützten Ort aufzustellen. Das Gerät auf einen Sockel stellen, um die Reinigung des Raums zu er­ leichtern. Um Energieverluste in den Rohrleitungen zu minimieren, soll das Gerät möglichst nahe an den Wasserentnahmepunkten installiert werden. 300026830 - v08 - 28112017 220 SHL...

  • Seite 18: Aufstellort Des Geräts

    1. Die Verpackung des Speichers entfernen; den Speicher dabei auf der Transportpalette lassen. 2. Die Schutzverpackung entfernen. M002663-A Abb.8 3. Entfernen Sie die beiden Schrauben, mit denen der Speicher an der Palette befestigt ist. M002664-B 220 SHL 300026830 - v08 - 28112017...
  • Seite 19 5 Vor der Installation Abb.9 4. Entfernen Sie die Frontpaneele, indem Sie sie an beiden Seiten kraftvoll anziehen. MW-M002665-02 Abb.10 5. Heben Sie den Speicher an und positionieren Sie ihn an seinem Aufstellungsort. M002666-B 300026830 - v08 - 28112017 220 SHL...
  • Seite 20 5 Vor der Installation 6. Richten Sie das Gerät mithilfe seiner höhenverstellbaren Füße waa­ gerecht aus. Abb.11 (1) Einstellbereich: 0 bis 20 mm M002667-B 220 SHL 300026830 - v08 - 28112017...

  • Seite 21: Installation

    Sie sie durch die mit dem Warmwasserspeicher gelieferte Schaumstoffisolierung. L000229-C Anschluss des Solarfühlers Abb.13 1. Entfernen Sie den Plastikstopfen. 2. Bringen Sie den Solarfühler an. 3. Bringen Sie den Plastikstopfen wieder an. 300026830 - v08 - 28112017 220 SHL...

  • Seite 22: Installation Des Plattenwärmetauscherfühlers - Kabelführung

    3. Setzen Sie die Einheit aus Dichtung + Blende + Dichtung zwischen dem Rohr und der Umwälzpumpe ein. 4. Ziehen Sie die Mutter wieder an. C003494-C 5. Überprüfen Sie die Dichtheit der Wasseranschlüsse. 6. Überprüfen Sie die Einstellungen für den Warmwasserdurchfluss. 220 SHL 300026830 - v08 - 28112017...

  • Seite 23: Anbringung Und Anschluss Des Solar-Druckausdehnungsgefäßes

    3. Verwenden Sie die im Beutel mit der Bedienungsanleitung des Warmwasserspeichers mitgelieferte Dichtungsscheibe zum An­ schluss des Schlauchs an das Ausdehnungsgefäß und zur Positio­ nierung auf dem Boden. 4. Entfernen Sie das Halteblech. 300026830 - v08 - 28112017 220 SHL...
  • Seite 24 Trinkwasserspeicher an der Vorderseite an. Abb.18 7. Montieren Sie den Halter des Druckausdehnungsgefäßes. 8. Befestigen Sie ihn mit den beiden mitgelieferten Schrauben. 9. Die Anschlussrohre montieren. Verweis: Siehe Montage- und Anschlussanleitung des Satzes JA9. L000760-A 220 SHL 300026830 - v08 - 28112017...
  • Seite 25 6 Installation Abb.19 10. Positionieren Sie das Ausdehnungsgefäß im Inneren des Heizkes­ sels. 11. Sichern Sie die Rohre mithilfe von selbstsichernden Schellen. M002948-B 300026830 - v08 - 28112017 220 SHL...

  • Seite 26: Für Anlagen, Bei Denen Der Speicher Neben Dem Heizkessel Aufgestellt Ist

    Stellen Sie einen ausreichend großen Behälter unter die Abfluss­ leitung und die Abblaseleitung des Sicherheitsventils. Vorsicht! Rohrverbindung Sicherheitsventil L000613-A Rohrlänge max. 2 m Nicht verschließbar DN 20 Leitungsführung mit konstantem Gefälle zum Auslass 220 SHL 300026830 - v08 - 28112017...

  • Seite 27: Solar-Ausdehnungsgefäß

    : Statische Höhe der Solaranlage = 10 m : Der Ausdehnungsdruck des Wärme­ = 0,3 bar (0,03 MPa) trägers (abhängig von Tmax) P: Umwälzpumpenlast (abhängig vom P = 0 bar (0,0 MPa) Standort) 300026830 - v08 - 28112017 220 SHL...

  • Seite 28: Anschluss Des Heizkessel-Primärkreises

    Die Abflussleitung des Sicherheitsventils oder des Gerätes darf nicht blockiert werden. Um das Ablaufen von Wasser bei Überdruck nicht einzuschränken: Die Abflussleitung der Sicherheitsgruppe muss ein kontinuierliches und ausreichendes Gefälle aufweisen und ihr Querschnitt muss mindestens 220 SHL 300026830 - v08 - 28112017...
  • Seite 29 Wasserhärte stets zwischen 12 °f und 20 °f liegen. Sofern die Wasserenthärtungsanlage zugelassen und fachgerecht eingestellt ist und regelmäßig überprüft und gewartet wird, führt ihr Einsatz nicht zum Erlöschen der Garantie. 300026830 - v08 - 28112017 220 SHL...

  • Seite 30: Elektrische Anschlüsse

    Kontaktöffnungsweite von mindestens 3 mm aufweist. Das Gerät wird vorverkabelt ausgeliefert. Die Stromversorgung erfolgt über ein Netzkabel (~230 V, 50 Hz) und eine elektrische Buchse. Wichtig: Die elektrische Buchse muss jederzeit zugänglich sein. 220 SHL 300026830 - v08 - 28112017...

  • Seite 31: Anschluss Der Fremdstromanode

    Heizkessels an (Klemmleiste X4). Weitere Informationen siehe Klemmleiste, Seite 33 L000232-D 6.7.4 Anschluss des Trinkwasserfühlers 1. Schließen Sie den Trinkwasserfühler an die zugehörige Klemmleiste des Heizkessels an (Klemmleiste S.ECS). Weitere Informationen siehe Klemmleiste, Seite 33 300026830 - v08 - 28112017 220 SHL...

  • Seite 32: Anschluss Der Solarregelung

    Die Solarregelung ist während der Spül-/Befüllungsphasen des Solarkreises mit dem Stromnetz verbunden. 2. Anschluss des MODBUS-Kabels 3. Schließen Sie den Fühler des Sonnenkollektors an die Lüsterklem­ me an. Weitere Informationen siehe Klemmleiste, Seite 33 C003754-B 220 SHL 300026830 - v08 - 28112017...

  • Seite 33: Klemmleiste

    1 X4: Schließen Sie die Warmwasserpumpe an. 4 TA- : Schließen Sie die Trinkwasserspeicheranode 2 Solarregelung anschließen 3 S.ECS: Schließen Sie den Warmwasserspeicherfüh­ 5 X20: Schließen Sie den Fühler des Plattenwärme­ ler an. tauschers an. 300026830 - v08 - 28112017 220 SHL...

  • Seite 34: Befüllen Der Anlage

    Der Solarkreis muss unbedingt mit Wärmeträgerflüssigkeit befüllt sein. Vorsicht! Bei Stillstand kann die Temperatur innerhalb der Kollektoren über 180 °C erreichen. Vorsicht! Überprüfen Sie die Dichtheit aller Anschlüsse der Anlage bei min­ destens 5 bar (0,5 MPa). 220 SHL 300026830 - v08 - 28112017...

  • Seite 35: Befüllung

    Kollektoren unmöglich ist. Es ist daher erforderlich, die Solaranlage mit Wärmeträgerflüssigkeit zu spülen und zu befüllen. Vorsicht! Spülen Sie die Anlage niemals unter direkter Sonnenstrahlung (Dampfbildung) oder bei Frostgefahr (Gefahr von Schäden) aus. 300026830 - v08 - 28112017 220 SHL...

  • Seite 36: Dichtigkeitsprüfung

    Wärmeträgermedium getestet. Prüfdruck: 5 bar (0,5 MPa). Prüfdauer: Mindestens 1 Stunde. Wenn der Solarkreis keine Luft enthält, darf der Prüfdruck nicht abfallen. Nach Ende der Prüfzeit, Anlagendruck erhöhen bis das Sicherheitsventil auslöst (Funktionskontrolle). 220 SHL 300026830 - v08 - 28112017...
  • Seite 37 45° gestellt werden. Die Kugel des Kugelhahnes drückt die Schwer­ kraftbremse nach oben. Zum Betrieb der Anlage muss der Kugelhahn wieder in die vertikale Po­ sition gestellt werden. Die Schwerkraftbremse wird aktiviert, wenn die Absperrhähne auf Durch­ gang stehen. L000217-A 300026830 - v08 - 28112017 220 SHL...

  • Seite 38: Inbetriebnahme

    Einstellung der Umwälzpumpendrehzahl: Tab.13 Gas-Brennwertkessel in Standkesselbauweise Ausgabe (kW) Drehzahleinstellung (3 Positio­ nen) 10/15 C003497-C Tab.14 Öl-Brennwertkessel in Standkesselbauweise Ausgabe (kW) Drehzahleinstellung (3 Positio­ nen) Heizkreis 1. Alle Anschlussstellen der Anlage auf Lecks überprüfen. 220 SHL 300026830 - v08 - 28112017...

  • Seite 39: Elektroanschluss

    Fall behindert werden. Wenn der Warmwasserspeicher an das Stromnetz angeschlossen ist, wird die Gesamtanlage über das Schaltfeld des Heizkessels gesteuert. Wäh­ rend des Betriebs ist ein direkter Zugriff auf den Warmwasserspeicher nicht mehr erforderlich. M003223-A 300026830 - v08 - 28112017 220 SHL...

  • Seite 40: Ausschalten Der Anlage

    Sie niemals die Wärmeträgerflüssigkeit aus der Anlage ab. Die Anlage ist darauf ausgelegt, auch während langer Abwesenheit des Anlagenbetreibers im Sommer problemlos betrieben zu werden. Die Solarregelung schützt die Anlage vor Überhitzung. 220 SHL 300026830 - v08 - 28112017...

  • Seite 41: Wartung

    Während des normalen Betriebs bleibt die Leuchtdiode abgeschaltet. Beim Auftreten eines Fehlers: Wenn die Leuchtdiode blinkt, überprüfen Sie bitte die Anschlüsse an der Platine und am Speicher. Wenn die Leuchtdiode kontinuierlich leuchtet, tauschen Sie bitte die Platine aus. 300026830 - v08 - 28112017 220 SHL...

  • Seite 42: Reinigung Des Plattenwärmetauschers

    Mit klarem Wasser nachspülen. 5. Den Plattenwärmetauscher wieder am Warmwasserspeicher mon­ tieren, indem die obigen Schritte in umgekehrter Reihenfolge durch­ geführt werden. Warnung! Die Montagerichtung des Plattenwärmetauschers einhalten. 6. Das Gerät wieder in Betrieb nehmen. 220 SHL 300026830 - v08 - 28112017...

  • Seite 43: Kontrolle Und Wartung Des Solarkreises

    Alle Parameter und Einstellungen der Solarregelung werden vom Schalt­ feld des Heizkessels aus verwaltet. Verweis: Siehe die Installations- und Wartungsanleitung des Heizkessels. 9.7.1 Stromversorgung Der Regler wird durch eine 2-AT-Sicherung geschützt. Auswechseln der Sicherung 300026830 - v08 - 28112017 220 SHL...

  • Seite 44: Wartung Des Thermostatmischventils

    3. Nehmen Sie die Sicherungsfassung aus ihrem Gehäuse. 4. Entfernen Sie die defekte Sicherung. 5. Setzen Sie die Ersatzsicherung ein und bauen Sie die Einheit wie­ der zusammen. L000223C Wartung des Thermostatmischventils Eine Wartung des Thermostatmischventils ist nicht erforderlich. 220 SHL 300026830 - v08 - 28112017...

  • Seite 45: Entleeren Der Anlage

    6. Tauschen Sie die O-Ringdichtung B der Fremdstromanode aus. 7. Setzen Sie alle Bauteile wieder zusammen. 8. Den Warmwasserspeicher befüllen. 9. Den Warmwasserspeicher wieder einschalten. Wichtig: Führen Sie die ausgetauschten Dichtungen dem Recycling zu. MW-2000732-01 300026830 - v08 - 28112017 220 SHL...

  • Seite 46: Spezielle Wartungsarbeiten

    Heizkessels aufgehängt werden. Dadurch können die Schlauchbewe­ gungen des Druckausdehnungsgefäßes reduziert werden. Das Ausdeh­ nungsgefäß braucht dann nicht auf dem Boden abgestellt zu werden. M0002936-B 9.12 Wartungsprotokoll Tab.15 Datum Vorgenommene Kontrollen Bemerkungen Ausführender Unterschrift 220 SHL 300026830 - v08 - 28112017...

  • Seite 47: 10 Ersatzteile

    Teil des Geräts ersetzt werden muss, ausschließlich Original-Ersatzteile oder empfohlene Ersatzteile und Materialien verwenden. Wichtig: Bei Bestellung der Ersatzteile ist es unbedingt nötig, die in der Lis­ te genannte Artikel-Nummer des gewünschten Ersatzteils anzuge­ ben. 300026830 - v08 - 28112017 220 SHL...

  • Seite 48: Ersatzteile

    1022 1010 1061 1062 MW-L000237-2 Tab.16 Kennziffern Artikelnummer Beschreibung 1001 200017140 Handlochdeckel + ACI-Tauchhülse 1002 200011817 Fremdstromanode 1003 89705511 Dichtung 7 mm + Haltering 5 mm 1004 300008957 Stecker 2 polig für Speicherfühler 220 SHL 300026830 - v08 - 28112017...
  • Seite 49 1039 300024971 Ventil + Manometer + Solarrücklaufventil 1040 7631167 Manometer, 0 ‒ 10 bar 1041 7631168 Sicherheitsventil, 6 bar 1042 7631169 T-Anschlusstück 1043 7631172 3/4"-Ventil 1044 300024997 Anschlussrohr für Ausdehnungsgefäß 1045 300024972 Solarausgangsrohr 300026830 - v08 - 28112017 220 SHL...
  • Seite 50 Violettes Kunststoffrohr, Durchmesser 18, Länge 1025 1059 300023163 Obere Isolierscheibe 1060 200022319 Füll- und Ablassventil + Rohr + Dichtung 1061 200019651 Schraubenbeutel 1062 200019652 Dichtungs-Beutel 1063 95014035 Dichtung Durchmesser 35 x 8,5 x 2 1064 94974527 Nylon-Distanzstück 220 SHL 300026830 - v08 - 28112017...

  • Seite 51: 11 Anhang

    2. Die Kabel von den elektrischen Bauteilen lösen. 3. Den Hahn der Kaltwasserzufuhr schließen. 4. Die Anlage entleeren. 5. Alle Wasseranschlüsse vom Auslass des Warmwasserspeichers trennen. 6. Entsorgung und Recycling des Warmwasserspeichers unter Einhal­ tung der geltenden Vorschriften durchführen. 300026830 - v08 - 28112017 220 SHL...
  • Seite 52 11 Anhang 220 SHL 300026830 - v08 - 28112017...
  • Seite 53 11 Anhang 300026830 - v08 - 28112017 220 SHL...
  • Seite 54 11 Anhang 220 SHL 300026830 - v08 - 28112017...
  • Seite 55 © Copyright Alle technischen und technologischen Informationen in diesen technischen Anweisungen sowie alle Zeichnungen und techni­ schen Beschreibungen bleiben unser Eigentum und dürfen ohne vorherige schriftliche Zustimmung nicht vervielfältigt werden. Änderungen vorbehalten.
