2
Beschreibung
2.3
Geräte
Pos Beschreibung
A1
Befestigungspunkte zum Kranen
B1
Aufnahme der Drahtvorschubgeräte WELDON DRIVE 4 und PHOENIX DRIVE 4
C1
Haken zur Aufnahme von Zubehör wie z.B. Schweißbrenner
D1
Zugentlastung Zwischenschlauchpaket
E1
Äußere Bohrungen zur Aufnahme der Gummifüsse z.B. folgender Geräte:
COOL 71U40/41; MULTIVOLT 70-500; TRITON 400/500; SIRION 400/500; PHOENIX
300/400/500 (Kap. 4.3)
F1
Innere Bohrungen zur Aufnahme der Gummifüsse z.B. folgender Geräte:
COOL 30U20; TRITON 260 (Kap. 4.3)
G1
Lenkrollen
H1
Halteblech mit Winkeln zum Befestigen der Geräte
I1
Bockrollen
J1
Trägerblech für Gasflasche
K1
Befestigungspunkt Haltekette für Gasflasche
L1
Klemmblech zur Aufnahme des Griffes Schweißgerät
M1
Aufnahme Drehdorn
N1
Drehdorn zur Aufnahme der Drahtvorschubgeräte WELDON DRIVE 4L oder
PHOENIX DRIVE 4L
A1
B1
C1
A1
D1
E1
F1
G1
H1
I1

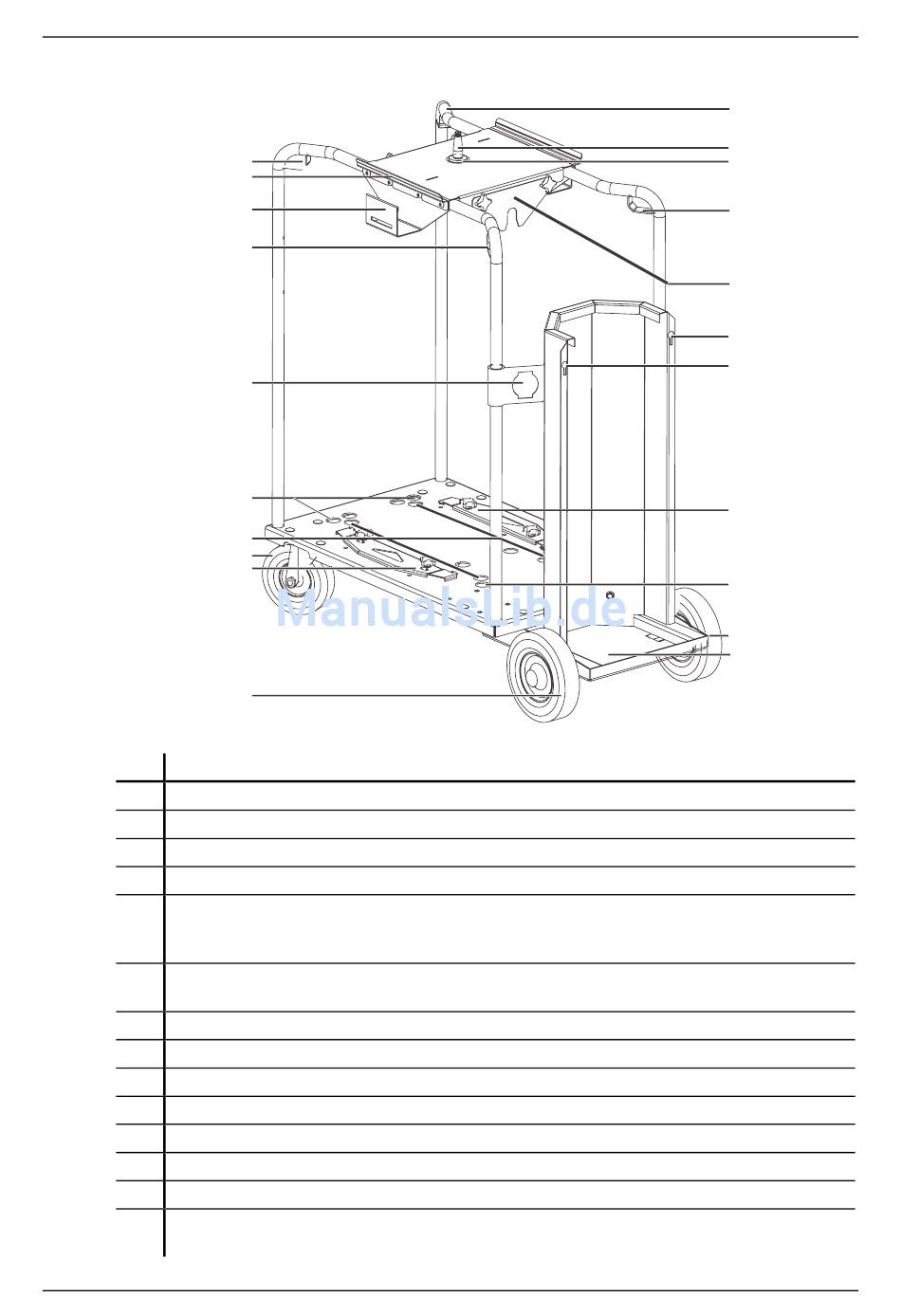

Abb. 2/3 z.B. Trolly 70-2
2/3
A1
N1
M1
A1
L1
K1
K1
H1
E1
I1
J1
