Betriebsanleitung
Transportwagen
TROLLY 70-1
TROLLY 70-2; 70-2 DF
TROLLY 70-3; 70-3 DF
Vor Inbetriebnahme unbedingt Bedienungsanleitung lesen!
Bei Nichtlesen besteht Gefahr!
Gerät darf nur von Personen bedient werden, die mit den einschlägigen
Sicherheitsvorschriften vertraut sind!
Die Geräte erfüllen die
•
EG- Niederspannungsrichtlinie (73/23/EWG)
© 2002
Änderungen vorbehalten!
EWM HIGHTEC WELDING GmbH
Dr. Günter - Henle - Straße 8; D-56271 Mündersbach
Phone: +49 (0)2680.181-0; Fax: +49 (0)2680.181-244
www.ewm.de
Internet:
; E-mail:
Art. Nr.: 099-008089-EWM00
info@ewm.de
Stand: 25.02.2003
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EWM TROLLY 70-1
Inhaltszusammenfassung für EWM TROLLY 70-1
- Seite 1 EWM HIGHTEC WELDING GmbH Dr. Günter - Henle - Straße 8; D-56271 Mündersbach Phone: +49 (0)2680.181-0; Fax: +49 (0)2680.181-244 www.ewm.de info@ewm.de Internet: ; E-mail: Betriebsanleitung Transportwagen TROLLY 70-1 TROLLY 70-2; 70-2 DF TROLLY 70-3; 70-3 DF Vor Inbetriebnahme unbedingt Bedienungsanleitung lesen! Bei Nichtlesen besteht Gefahr! Gerät darf nur von Personen bedient werden, die mit den einschlägigen...
-
Seite 3: Inhaltsverzeichnis
Montage / Zusammenbau ......................3/1 Einzelteile ......................... 3/2 Zusammenbau ......................... 3/2 Inbetriebnahme......................... 3/1 Anwendungsbereich......................3/1 4.1.1 TROLLY 70-1 ......................3/1 4.1.2 TROLLY 70-2 und TROLLY 70-2 DF..............3/1 4.1.3 TROLLY 70-3 und TROLLY 70-3 DF..............3/1 Transport/Aufstellen ......................3/2 4.2.1 Krantransport ......................3/2 4.2.2 Montieren ....................... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Zu Ihrer Sicherheit: Außerachtlassung nachfolgender Sicherheitshinweise kann lebensgefährlich sein! Unfallverhütungsvorschriften beachten! Diese Betriebsanleitung ist nur in Verbindung mit den relevanten Sicherheitsvorschriften insbesondere mit der Unfallverhütungsvorschrift VBG 9 und der Betriebsanleitung eines entsprechendem Schweißgerätes aus unserem Lieferprogramm gültig! Bestimmungsgemäße Verwendung Dieses Gerät ist entsprechend dem heutigen Stand der Technik und den Regeln bzw. -
Seite 5: Hinweise Zum Gebrauch Dieser Betriebsanleitung
Sicherheitshinweise Hinweise zum Gebrauch dieser Betriebsanleitung Unsere Bedienungsanleitung führt Sie in den sicheren Umgang mit dem Gerät ein. Deshalb gut lesen und erst verstehen, dann arbeiten. Diese Betriebsanleitung ist kapitelorientiert aufgebaut. Zur schnelleren Orientierung finden Sie an den Seitenrändern außer Zwischenüberschriften gelegentlich Piktogramme für besonders wichtige Textpassagen, welche sich entsprechend ihrer Wichtigkeit wie folgt staffeln: (Beachten):... -
Seite 6: Technische Daten
Technische Daten TROLLY 70-1 TROLLY 70-2 TROLLY 70-2 TROLLY 70-3 TROLLY 70-3 1050x500x865 1050x500x1100 1050x500x1100 1050x500x1325 1050x500x1325 Maße (LxBxH) in ca. 44kg ca. 46kg ca. 49kg ca. 47kg ca. 50kg Gewicht ohne Zubehör EN 60974 / IEC 60974 / VDE 0544 Kap. 14... -
Seite 7: Beschreibung

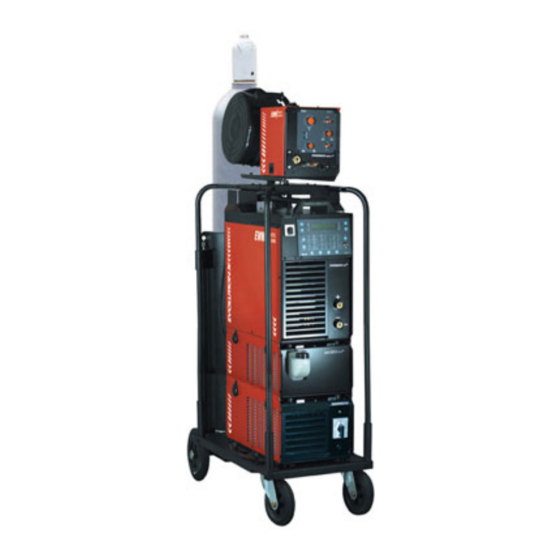

Beschreibung Allgemein • Fahrbar, kranbar. • Standfeste, stabile Bauweise durch verschweißte Konstruktion. • Baustellen, Montage und Werkstatteinsatz • Aufnahmen für alle notwendigen Komponenten Abb. 2/1 z.B. Trolly 70-2 Abb. 2/2 z.B. Trolly 70-3 DF komplett mit Geräten komplett mit Geräten... -
Seite 8: Übersicht
Beschreibung Übersicht TROLLY 70-1 70-2 70-2 DF 70-3 70-3 DF Aufnahmen für folgende Schweißgeräte, Komponenten incl. Brenner, Schlauchpakete, Zubehör und Schweißzusatzwerkstoffe TRITON TRITON, 1 Stromquelle: z.B. TRITON 400, 500 Schweißgerät/e SIRION: SIRION 400, 500 400, 500; PHOENIX 300, 400, 500 PHOENIX: 300, 400, 500 Modul/e... -
Seite 9: Geräte
Beschreibung Geräte Abb. 2/3 z.B. Trolly 70-2 Pos Beschreibung Befestigungspunkte zum Kranen Aufnahme der Drahtvorschubgeräte WELDON DRIVE 4 und PHOENIX DRIVE 4 Haken zur Aufnahme von Zubehör wie z.B. Schweißbrenner Zugentlastung Zwischenschlauchpaket Äußere Bohrungen zur Aufnahme der Gummifüsse z.B. folgender Geräte: COOL 71U40/41;... -
Seite 10: Montage / Zusammenbau
Montage / Zusammenbau Einzelteile Abb. 3/1 Trolly 70-2 demontiert Abb. 3/2 Trolly 70-2 komplett montiert... - Seite 11 Buchse Drehdorn Drehdorn Halterblech DV302 M8X10 Innensechskantschraube schwarz verzinkt 6, 9 Klemmblech Standard Rohr B niedrig (TROLLY 70-1) Rohr B mittel (TROLLY 70-2 / 70-2 DF) Rohr B hoch (TROLLY 70-3 / 70-3 DF) Flaschenhalter M8X15 Sperrrzahn Sechskantschraube 13, 14 Bodenbaugruppe komplett montiert mit Rädern, Haltebleche, Flaschenboden...
-
Seite 12: Inbetriebnahme
Inbetriebnahme Anwendungsbereich 4.1.1 TROLLY 70-1 • Transport von ausschließlich TRITON 260 + COOL 30 U20 + WELDON DRIVE 4/4L oder TRITON 400/500, SIRION 400/500 und PHOENIX 300/400/500 + PHOENIX DRIVE 4/4L Folgende Kombinationsmöglichkeiten ergeben sich daraus: TRITON 260 X X X X COOL 30 U20 Opt. -
Seite 13: Transport/Aufstellen
Inbetriebnahme Transport/Aufstellen Die in den Kapiteln 4.2.1, 4.2.2, 4.2.3 und 4.2.4 aufgeführten Punkte sind nur Beispiele. Detailliertere Hinweise sind aus den allgemeinen und speziellen Sicherheits- und Unfallverhütungsvorschriften zu entnehmen. 4.2.1 Krantransport • Durch Anbringen der Kranösen an den Befestigungspunkten sind (Abb. -
Seite 14: Aufstellung
Inbetriebnahme 4.2.3 Aufstellung Beim Aufstellen des Transportwagens muss auf festen Untergrund geachtet werden. • Nicht auf unebene Flächen stellen! • Die Standflächenebene darf keine Neigung aufweisen und muß eben sein! • Beim Verfahren und Aufstellen des Transportwagens ist Kippsicherheit nur bis zu einem Winkel von 10 °... -
Seite 15: Geräte Auf Transportwagen Montieren
Beim Transport der TRITON 260 + COOL 30 U20 mit dem Transportwagen TROLLY 70-1 oder PHOENIX 300 mit den Transportwagen TROLLY 70-1; 70-2 / 70-2 DF (+1 Modul) oder TROLLY 70-3 / 70-3 DF (+2 Module) sind jeweils spezielle Optionen Haltebleche... -
Seite 16: Drahtvorschubgeräte Montieren
Inbetriebnahme Drahtvorschubgeräte montieren Für die Drahtvorschubgeräte WELDON und PHOENIX DRIVE 4L muß das Winkelprofil des Halterblechs A2 so montiert werden, daß dieses nach unten zeigt (Abb. 4/7). Ansonsten besteht beim Drehen der Drahtvorschubgeräte Quetschgefahr. Für die Aufnahme der Drahtvorschubgeräte WELDON und PHOENIX DRIVE 4 muß das Winkelprofil des Halterblechs A2 so montiert werden, daß... -
Seite 17: Gasflaschen Befestigen Und Sichern
Inbetriebnahme Gasflaschen befestigen und sichern • Die Gasflaschen auf das Trägerblech stellen (Kap.2; J1) • Die Gasflaschen sind mit den Ketten (Kap.2; K1) zu sichern • Es ist darauf zu achten, daß die Ketten fest an den Gasflaschen liegen. Große Flaschen mit 50L und 300bar generell nicht zulässig. Gasflasche 20L max. -
Seite 18: Ersatzteilliste
Ersatzteilliste Abb. 4/1 TROLLY 70-2... - Seite 19 Ersatzteilliste Pos. Stck. Artikel Nr. Beschreibung 094-007608-00002 Rohr A niedrig 094-007523-00005 Rohr A mittel 094-007910-00000 Rohr A hoch 094-007522-00002 Bodenblech 094-000327-00000 Lenkrolle 064-000562-00000 M8X15 Schraube Sechskant Sperrzahn 094-001125-00000 M8X16 Schloßschraube 064-000560-00000 M8 Mutter Sperrzahn 094-007524-00000 Halterblech Maschine 094-007607-00002 Rohr B niedrig 094-007519-00005 Rohr B mittel 094-007911-00000 Rohr B hoch 094-007598-00000 Halterblech DV302...
