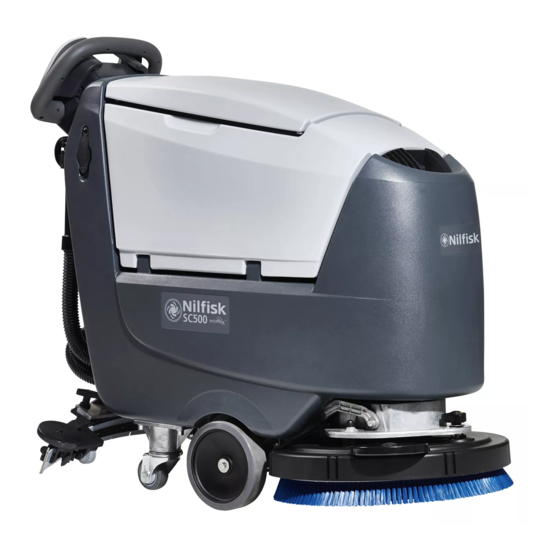

SC500
Instructions for use
11/2014 Revised 07/2017
(C)
9099974000
Models No.:
9087400020, 9087401020, 9087402020
See previous manual for the models no.:
9087350020, 9087351020, 9087355020
Bedienungshandbuch
Instructions d'utilisation
Instructions for use
Gebruiksaanwijzing
Deutsch
Français
English
Nederlands
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Nilfisk SC500
Inhaltszusammenfassung für Nilfisk SC500

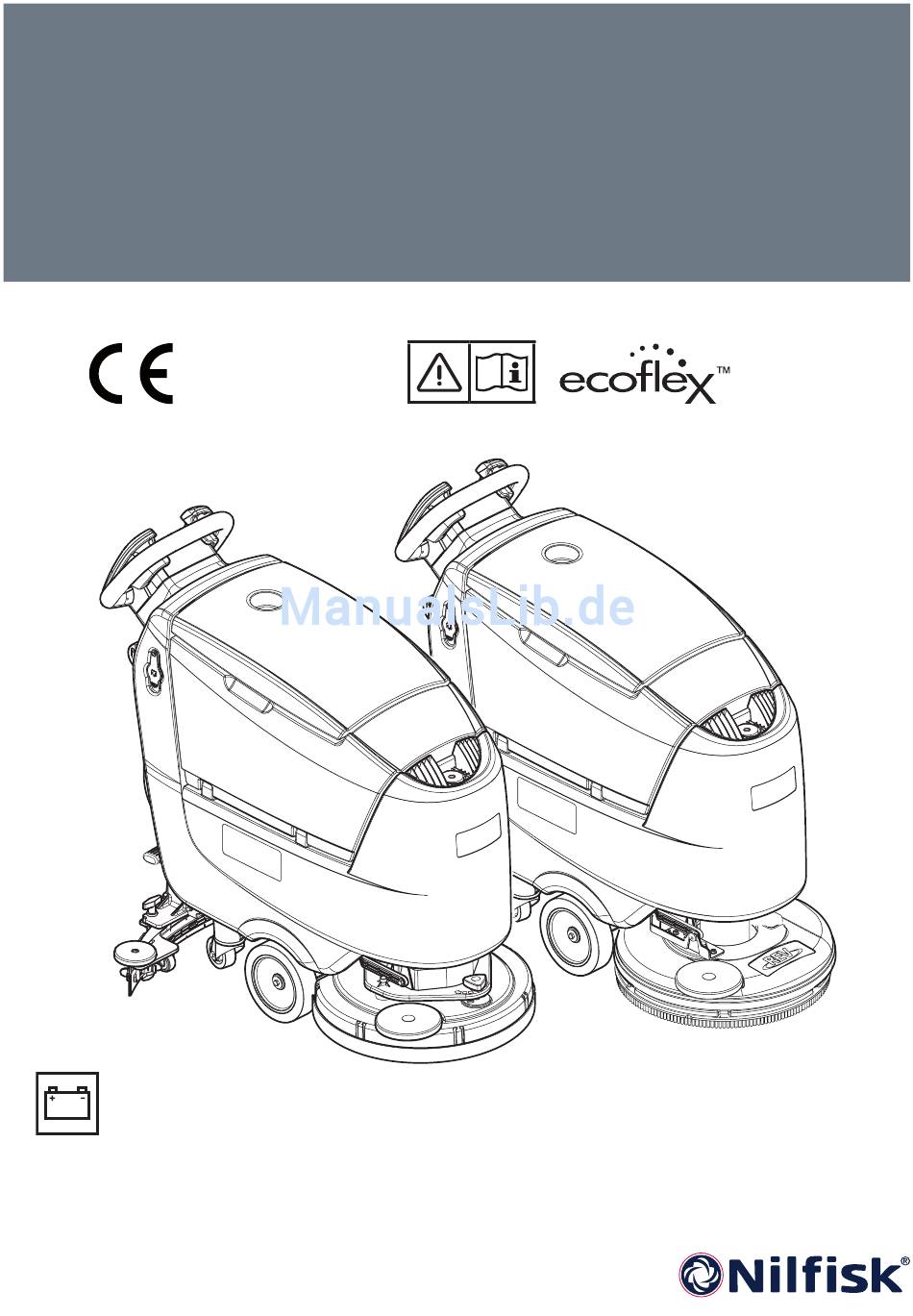

- Seite 1 SC500 Instructions for use Bedienungshandbuch Instructions d’utilisation Instructions for use Gebruiksaanwijzing Deutsch 11/2014 Revised 07/2017 Français English 9099974000 Nederlands Models No.: 9087400020, 9087401020, 9087402020 See previous manual for the models no.: 9087350020, 9087351020, 9087355020...
- Seite 2 Declaração de conformidade Модел / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model SC500 / Μοντέλο / Modell / Model / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / Модель / Modell / Model / Model / Model : Тип...
-
Seite 3: Inhaltsverzeichnis
REINIGUNG DER TELLERBÜRSTE ............................. 23 SCHMUTZWASSERTANK REINIGEN ............................23 REINIGUNGSLÖSUNGSFILTER REINIGEN ..........................24 GERADLINIGEN GERÄTEVORSCHUB EINSTELLEN ........................ 24 REINIGUNGSMITTELKANISTER REINIGEN ..........................25 REINIGUNG DES ECOFLEX-SYSTEMS ............................26 PRÜFUNG/AUSWECHSELN DER SICHERUNGEN ........................26 FEHLERSUCHE ................................27 VERSCHROTTUNG ............................... 28 9099974000 - SC500 11/2014... -
Seite 4: Einleitung
Verfügung. Bitte immer die die Modellbezeichnung, die Modellnummer und Seriennummer angeben. ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN Nilfisk entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle für erforderlich gehaltenen Änderungen und Verbesserungen vorzunehmen. Nilfisk ist nicht verpflichtet, diese Änderungen an bereits verkauften Geräten vorzunehmen. -
Seite 5: Funktionseigenschaften
überarbeitet am: 07/2017 FUNKTIONSEIGENSCHAFTEN Der Schrubbautomat SC500 wurde für die Reinigung (Wischen und Trocknen) von glatten und festen Fußböden im Gewerbe- und Industriebereich unter kontrollierten Sicherheitsbedingungen und von Fachpersonal entwickelt und gebaut. Die Scheuersaugmaschine ist nicht geeignet für die Reinigung von Tapeten oder Teppichböden. -
Seite 6: Im Handbuch Verwendete Symbole
Stromnetz angeschlossen lassen. Vor Wartungsarbeiten, das Ladegerätekabel vom Stromnetz trennen. – Beim Batterieladen ist es verboten zu rauchen. – Um zu vermeiden, dass das Gerät von Unbefugten verwendet wird, den intelligenten magnetischen (oder Anlass-)Schlüssel abziehen. – Das unbeaufsichtigte Gerät gegen unbeabsichtigtes Wegrollen sichern. SC500 - 9099974000 11/2014... - Seite 7 Kinder sind zu beaufsichtigen, damit sie nicht mit dem Gerät spielen. – Wird das Gerät in der Nähe von Kindern verwendet, ist besondere Aufmerksamkeit erforderlich. – Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilfisk empfohlene Zubehörteile verwenden.
-
Seite 8: Gerätebeschreibung
19. Schmutzwassertankdeckel Pedal zum Anheben/Absenken der Sauglippe 20. Becher- und Getränkedosenhalter Batteriestecker (rot). Option für die BASIC-Version Dieser Steckverbinder dient auch als NOT-AUS-KNOPF für das sofortige Abschalten aller Funktionen. 10. Hintere Drehrollen 11. Ansaugrohr Sauglippe P100837 SC500 - 9099974000 11/2014... - Seite 9 35. Einstellknopf geradliniger Vorschub 25. Kanister Reinigungsmittel EcoFlex (*) 36. Batterien (*) 26. Tellerbürstenkopf 37. REV-Kopf (**) 27. Tellerbürste 38. REV-Bürste (**) 28. Antriebsräder vorne Option für die BASIC-Version 29. Sauglippe (**) Nur für REV-Ausführung 30. Schmutzfangkorb P100838 9099974000 - SC500 11/2014...
-
Seite 10: Schalttafel
Blau = Bedienerschlüssel • LED blinkt - vorübergehender Override • Gelb = Aufseherschlüssel 47. Taste zum Einstellen/Ausschalten der Ansauganlage Option für die BASIC-Version • LED leuchtet - Ansauganlage eingeschaltet (**) Nur für REV-Ausführung 48. Einstelltaste für Reinigungslösungsfluss P100839 SC500 - 9099974000 11/2014... -
Seite 11: Zubehör/Sonderausstattung
Standardausrüstung Bitte setzen Sie sich für weitere Informationen zu den obengenannten Zubehörteilen/Sonderaustattungen mit einem Händler Ihrer Wahl in Verbindung. TECHNISCHE DATEN Nilfisk Nilfisk Modell SC500 53 B SC500 53R B Kapazität Reinigungslösungstank 45 Liter Kapazität Schmutzwassertank 45 Liter Gerätelänge 1.277 mm 1.302 mm... -
Seite 12: Schaltplan
J6.2 J6.1 J3.1 J1.1 J1.8 J5.1 J1.2 J3.2 J5.2 WH-BK J4.1 J2.1 J3.3 J1.3 J1.4 J3.4 J2.2 J4.3 J3.5 J1.5 NO ON BOARD J1.6 BATTERY CHARGER J5.1 J4.1 J4.2 J4.3 J5.2 BN BK BU J5.3 P100840 SC500 - 9099974000 11/2014... -
Seite 13: Einsatz/Funktionsweise
Batterieklemme sorgfältig festziehen. Die Schutzkappe auf jede Klemme setzen, dann den Batteriesteckverbinder anschließen (9). Tank (33) vorsichtig mit dem Griff (16) absenken. Abbildung 1 P100841 Batterien laden 10. Einen vollständigen Batterieladezyklus durchführen (siehe Verfahren im Kapitel „Wartung“). 9099974000 - SC500 11/2014... -
Seite 14: Vor Dem Einschalten Des Geräts
Erhältliche Bürstentypen und Leitfaden für ihre Anwendung (nur Vorschläge) Modelle 46 GRIT 80 GRIT 180 GRIT 240 GRIT 500 GRIT PROLENE PROLITE UNION MIX Allgemeine Reinigung: Beton Terrassenboden Keramik-/Steinfliesen Marmor Vinylplatten Gummiplatten Polieren: Gummiplatten Marmor Vinylplatten SC500 - 9099974000 11/2014... -
Seite 15: Reinigungslösungstank Befüllen
Sicherstellen, dass sich der Hahn der Reinigungslösung (18) in geöffneter Stellung befindet (18-A). Den vorderen Einfüllstutzen (22) zum Befüllen des Reinigungslösungstanks (21) verwenden oder den Abbildung 4 Verschlussstopfen (24) öffnen, um zum seitlichen Einfüllstutzen zu gelangen. P100843 9099974000 - SC500 11/2014... -
Seite 16: Gerät Einschalten Und Abstellen
Sicherstellen, dass das Gerät sich nicht von selbst bewegen kann. HINWEIS! Bei unmittelbarer Notwendigkeit und um im Notfall jegliche Funktionen des Geräts zu unterbrechen, den Batteriesteckverbinder (9) trennen. Den Steckverbinder wieder anschließen und die Funktion des Geräts wiederherstellen. SC500 - 9099974000 11/2014... -
Seite 17: Gerät In Betrieb (Wischen/Trocknen)
Um den Geräuschpegel auf ein Minimum zu reduzieren, die geräuschgedämpfte Saugfunktion, sofern erforderlich, durch Betätigen von Schalter (47) aktivieren. HINWEIS Damit auch die Bodenränder an den Wänden einwandfrei gereinigt/getrocknet werden, empfiehlt Nilfisk, mit der rechten Geräteseite wie auf Abbildung 6 an die Ränder heranzufahren. Abbildung 6... - Seite 18 Erfolgt die Überlast während der Reinigung mit der Funktion Extra-Anpressdruck, schaltet das System den Extra-Anpressdruck automatisch ab. Bei andauernden Überlast stoppt die Bürste. Um mit dem Reinigen nach dem durch Überlast bedingten Stoppen der Bürste fortzufahren, muss das Gerät mit der Taste (42) abgeschaltet und wieder eingeschaltet werden. SC500 - 9099974000 11/2014...
-
Seite 19: Tanks Entleeren
Wie im Abschnitt „Nach der Gerätebenutzung“ erläutert vorgehen. Bei den Versionen mit EcoFlex-System den Reinigungsmittelkanister (25) entleeren und die Anlage mit dem Spülzyklus reinigen (siehe Verfahren im Kapitel „Wartung“). Den Hahn der Reinigungslösung (18-B) schließen. Batteriestecker (9) trennen. 9099974000 - SC500 11/2014... -
Seite 20: Wartung
HINWEIS! Wenn das Symbol Service auf dem Display (50) erscheint, wenden Sie sich an einen autorisierten Nilfisk- Kundendienst zur planmäßigen Wartung. In dieser Anleitung sind nach der Übersichtstabelle der planmäßigen Wartung nur die einfachen und am häufigsten vorkommenden Wartungsverfahren wiedergegeben. -
Seite 21: Batterien Laden
Wenn alle Segmente im Batteriesymbol (50-L) leuchten, ist der Ladezyklus der Batterien abgeschlossen. Den Stecker des Ladegeräts (6) vom Stromnetz trennen und in die entsprechende Halterung (7) stecken. Den Schmutzwassertank (33) vorsichtig absenken. Das Gerät ist betriebsbereit. HINWEIS Für weiter Informationen zum Betrieb des Ladegeräts (5) Ladegeräthandbuch konsultieren. 9099974000 - SC500 11/2014... -
Seite 22: Aufseherschlüssel (Gelb)
600 Sek. BRGH Displaykontrast VRID Ansaugleistungsstufe im Leisebetrieb U/MIN (*) Aktivierungsschwelle langsame Bürstendrehzahl RESET Wiederherstellung aller Parameter gemäß Werkseinstellung Den Wert dieses Parameters erhöhen, um die Motorumdrehungen der Bürste in einem weiteren Anwendungsbereich zu verringern und umgekehrt. SC500 - 9099974000 11/2014... - Seite 23 Bildschirm gespeicherte Alarme (G, Abb. 9) Mit dieser Funktion können eventuell vom Gerät gespeicherte Alarme überprüft werden. Diese Funktion nur mit Unterstützung des Nilfisk-Kundendienstes verwenden, um eventuelle Betriebsprobleme zu beheben. Um zum Hauptbildschirm (E, Abb. 8) zurückzukehren, mehrmals die Taste (A) drücken.
-
Seite 24: Sauglippe Reinigen
Sauglippe auf den Boden absenken, um die Höhe der Gummis zu überprüfen. Dabei wie folgt vorgehen: • Überprüfen, ob das Ende (K) des vorderen Gummis (C) und das Ende (L) des hinteren Gummis (D) wie in der Abbildung gezeigt aufliegen. • Zur Einstellung den Knopf (15) verwenden. Abbildung 12 P100850 SC500 - 9099974000 11/2014... -
Seite 25: Reinigung Der Tellerbürste
Falls erforderlich, die Dichtung (E) ersetzen, durch sie aus dem Sitz (F) herauszuziehen. Beim Einbau der neuen Dichtung den Dichtungsstoß (G) wie auf der Abbildung unten positionieren. Überprüfen, ob die gesamte Auflagefläche (H) der Dichtung (E) unversehrt sowie sauber ist und die Dichtigkeit gewährleistet. 10. Deckel (19) schließen. Abbildung 13 P100851 9099974000 - SC500 11/2014... -
Seite 26: Reinigungslösungsfilter Reinigen
Tendiert das Gerät dazu, mit abgesenktem Kopf während der Reinigungsarbeit vom geradlinigen Fahrtrichtung abzuweichen, kann den Knopf (35) im Uhrzeigersinn oder Gegensinn gedreht werden, um die Abweichung zu korrigieren und einen grundsätzlich neutralen Vorschub zu erhalten. SC500 - 9099974000 11/2014... -
Seite 27: Reinigungsmittelkanister Reinigen
Den Reinigungsmittelkanister (B) wieder wie in der Abbildung gezeigt in seiner Position anbringen und den Stopfen (A) wieder befestigen. 10. Nach dem Entleeren des Reinigungsmittelkanisters ist es möglicherweise erforderlich, die EcoFlex-Anlage zu spülen (siehe nachfolgenden Abschnitt). Abbildung 15 P100853 9099974000 - SC500 11/2014... -
Seite 28: Reinigung Des Ecoflex-Systems
Sämtliche Stromkreise des Geräts werden von selbstrückstellenden elektronischen Vorrichtungen geschützt. Die Sicherungen greifen nur im Falle einer schweren Störung ein. Es wird daher empfohlen, Sicherungen gegebenenfalls nur durch Fachpersonal austauschen zu lassen. Siehe Service-Anleitung bei den Nilfisk-Vertragshändlern. SC500 - 9099974000 11/2014... -
Seite 29: Fehlersuche
Wurde das Gerät mit eingebautem Ladegerät gekauft, kann es bei ausgebautem Ladegerät nicht betrieben werden. Wenden Sie sich bei Störungen des Ladegeräts an einen autorisierten Kundendienst. Für weitere Auskünfte setzen Sie sich mit Nilfisk-Kundendiensten in Verbindung. 9099974000 - SC500 11/2014... -
Seite 30: Verschrottung
– Kunststoffleitungen und -teile – Elektrische und elektronische Teile (*) Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Bauteile an die örtliche Nilfisk- Niederlassung. Zusammensetzung der Bauteile des Geräts und Wiederverwertbarkeit % wiederverwertbar % des Gewichts des SC500...
