Inhaltszusammenfassung für Nilfisk SC350
- Seite 2 Тип / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type / Τύπος / SC350 Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip / Тип / Typ / Typ / Tip / Tip : Сериен...
-
Seite 3: Inhaltsverzeichnis
SAUGLIPPENGUMMIS ÜBERPRÜFEN UND AUSTAUSCHEN ....................15 BÜRSTE REINIGEN ..................................16 TANKS UND ANSAUGGITTER REINIGEN ........................... 16 DICHTUNGEN UND FILTER DES ANSAUGANLAGENMOTORS REINIGEN ................16 GERÄTEVORSCHUB EINSTELLEN ............................. 17 BATTERIE LADEN..................................17 SICHERUNGEN ÜBERPRÜFEN/AUSTAUSCHEN/RÜCKSTELLEN ................... 18 FEHLERSUCHE ................................18 VERSCHROTTUNG ............................... 18 SC350 9098868000(1)2010-11 A... -
Seite 4: Einleitung
Das Gerätebaujahr ist in der Konformitätserklärung enthalten und entspricht ferner den ersten beiden Ziffern der Seriennummer des Geräts. Diese Informationen sind für die Bestellung von Ersatzteilen erforderlich. Bitte notieren Sie hier die Gerätedaten. GERÄTEMODELL ................GERÄTESERIENNUMMER .............. 9098868000(1)2010-11 A SC350... -
Seite 5: Andere Referenzanleitungen
Verpackung behalten, damit sie von der Transportfi rma, die sie abgeliefert hat, vorgeführt werden kann. Für Schadenersatzleistungen unverzüglich mit der Transportfi rma in Verbindung setzen. Überprüfen, ob der Lieferumfang des Geräts nachstehender Liste entspricht: – Technische Unterlagen: • Betriebsanleitung des Schrubbautomaten • Handbuch elektronisches Ladegerät • Ersatzteilliste des Schrubbautomaten • 2 Flachsicherungen SC350 9098868000(1)2010-11 A... -
Seite 6: Sicherheit
Pulver, Flüssigkeiten oder Dämpfe befi nden: Dieses Gerät ist nicht zum Aufnehmen gefährlicher Stäube geeignet. – Beim Laden der Batterie entsteht hochexplosives Wasserstoffgas. Während des gesamten Batterieladenzyklus die Deckel geöffnet lassen. Batterie nur in gut belüfteten Bereichen und in großem Abstand zu offenen Flammen laden. 9098868000(1)2010-11 A SC350... - Seite 7 Das Gerät nicht mit direktem oder unter Druck stehendem Wasserstrahl oder mit ätzenden Reinigungsmitteln säubern. – Das Gerät enthält giftige und schädliche Stoffe (Batterie etc.), für die eine Entsorgung durch entsprechende Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschrieben ist. Fahrzeug am Ende seiner Lebensdauer vorschriftsmäßig entsorgen! SC350 9098868000(1)2010-11 A...
-

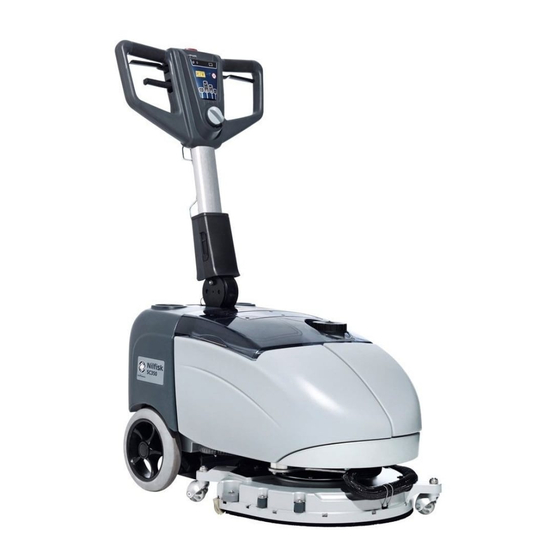

Seite 8: Gerätebeschreibung
Einfülldeckel Reinigungslösungstank Handschuhfach Reinigungslösungstank Batteriestecker Schmutzwassertank Batterie GEL/AGM Durchsichtiger Deckel mit Ansauggitter Ladegerät Ansauggitter mit automatischem Schwimmerverschluss Anschlusskabel Ladegerät Ansauganlagenmotor Kabelhalter Ladegerät Schild Seriennummer/technische Daten/ Bürsten-/Padhalterkopf Konformitätszeichen Getriebemotor Bürstenkopf Sicherungen Ansaugrohr Sauglippe Hinterräder auf feststehender Achse Spritschutz P100404 9098868000(1)2010-11 A SC350... -
Seite 9: Schubbügel Mit Bedienpult Und Bedienelementen
Batterie 12V 87AhC5 AGM – Tellerbürsten aus anderen Materialien als die Standardbürsten – Pads aus anderen Materialen als die Standardpads Bitte setzen Sie sich für weitere Informationen zu den obengenannten Zubehörteilen/Sonderaustattungen mit einem Händler Ihrer Wahl in Verbindung. SC350 9098868000(1)2010-11 A... -
Seite 10: Technische Daten
DEUTSCH BETRIEBSANLEITUNG TECHNISCHE DATEN Allgemein SC350 Mindest-/Höchstlänge Gerät mit Schubbügel 810/1.270 mm Gerätebreite 470 mm Min./Max. Gerätehöhe mit einstellbarem Schubbügel 550/1.000 mm Gewicht ohne Batterie und mit leeren Tanks 42 kg Max. Gewicht mit Batterie und gefüllten Tanks (GVW) 80 kg... -
Seite 11: Schaltplan
Platine Ladegerät Grau Fernschalter Bürstenmotor Orange Relais Ansaugmotor Rosa Elektroventil Reinigungslösung Selbstrückstellende Sicherung Bürstenmotor (30 A) Violett Sicherung Ansaugmotor (30 A) Weiß Sicherung Wählschalter Funktionen (5 A) Gelb Bürstenmotor Ansauganlagenmotor Wählschalter Funktionen Freigabeschalter Bürstenmotor-Elektroventil Schalter Reinigungslösungsdosierung P100406 SC350 9098868000(1)2010-11 A... -
Seite 12: Betrieb
Auf keinen Fall Nassbatterien mit fl üssigem Elektrolyt oder unversiegelte Batterien (WET) verwenden. ACHTUNG! Die eingebaute Batterie (GEL/AGM) erfordert möglicherweise einen speziellen Ladealgorithmus: Wenden Sie sich zum Einstellen des geeigneten Ladealgorithmus stets an einen qualifi zierten Nilfi sk-Kundendienst. Batterie laden Batterien laden (siehe Kapitel „Wartung“). 9098868000(1)2010-11 A SC350... -
Seite 13: Vor Dem Einschalten Des Geräts
Reinigungslösung zu präparieren. Die Temperatur der Reinigungslösung darf 40°C nicht überschreiten. HINWEIS! Nur für das eingesetzte Gerät geeignete fl üssige, schaumarme und nicht brennbare Reinigungsmittel verwenden. Einstellungen Den Schubbügel (1) mit dem Hebel (41) wie gewünscht einstellen. SC350 9098868000(1)2010-11 A... -
Seite 14: Gerät Einschalten Und Abstellen
Vor dem Anheben der Bürste/des Pads die Rotation durch Loslassen der Hebel (40) anhalten. ANMERKUNG Damit auch die Bodenränder an den Wänden einwandfrei gereinigt/getrocknet werden, empfi ehlt Nilfi sk, mit der rechten Geräteseite wie auf Abbildung 2 an die Ränder heranzufahren. Abbildung 2 P1004108 9098868000(1)2010-11 A SC350... -
Seite 15: Transport/Abstellen Des Geräts
Schmutzwassertank entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen. Reinigungslösungstank entleeren Schritte 1. bis 3. durchführen. Reinigungslösungstank (D, Abb. 3) am Griff (C) herausheben. Deckel (E) öffnen und Reinigungslösungstank entleeren. Nach dem Entleeren den Tank mit Frischwasser spülen. Abbildung 3 P100409 SC350 9098868000(1)2010-11 A... -
Seite 16: Nach Der Maschinenbenutzung
Sauglippengummis überprüfen und/oder austauschen Batterie laden Muttern- und Schraubenspannung überprüfen Gummipuffer Bürstenkopf überprüfen und/oder austauschen Endschalterkabel Bürstenkopf überprüfen und/oder austauschen Gummifl ansch Bürstenkopf überprüfen und/oder austauschen Und nach den ersten 8 Betriebsstunden. Für die entsprechenden Arbeitsschritte, siehe Service-Anleitung. 9098868000(1)2010-11 A SC350... - Seite 17 Befestigungsstreifen (K oder M) von den Haltevorrichtungen (J) abnehmen und Gummi entfernen. Gummi (G oder F) austauschen (oder umdrehen). • Zum Einbauen Gummi zusammen mit dem Befestigungsstreifen in die Haltevorrichtungen einhängen. Sauglippe (C) montieren: Federn (B) in ihren Sitz im Bürstenkopf einstecken. Ansaugrohr (A) an die Sauglippe anschließen. Abbildung 5 P100411 SC350 9098868000(1)2010-11 A...
-
Seite 18: Tanks Und Ansauggitter Reinigen
Vorfi lter mit Wasser und Druckluft reinigen und wieder einbauen. Schmutzwassertank (B) anheben und überprüfen, ob die Dichtung (O) unversehrt ist. Falls erforderlich, Dichtung aus ihrem Sitz herausnehmen und auswechseln. Sorgfältig reinigen und wieder einbauen. Abbildung 6 P100412 9098868000(1)2010-11 A SC350... -
Seite 19: Gerätevorschub Einstellen
Leuchtet die grüne LED der Batteriestatusanzeige (38) durchgehend auf, ist der Batterieladezyklus beendet. Ist der Ladezyklus beendet, Ladegerätkabel (10) vom Stromnetz trennen und auf den Halter wickeln. Das Gerät ist betriebsbereit. ANMERKUNG Für weiter Informationen zum Betrieb des Ladegeräts (26) Ladegeräthandbuch konsultieren. SC350 9098868000(1)2010-11 A... -
Seite 20: Sicherungen Überprüfen/Austauschen/Rückstellen
Umweltschutzvorschriften gesondert zu entsorgen: – Batterie – Bürsten – Kunststoffl eitungen und -teile – Elektrische und elektronische Teile (*) Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Bauteile an die örtliche Nilfi sk- Niederlassung. 9098868000(1)2010-11 A SC350...
