- Seite 1 BR 652 / 752 / 752C Instructions for use Bedienungshandbuch Instructions d’utilisation Instructions for use Gebruiksaanwijzing Deutsch 05/2010 Revised 04/2016 Français English 9098684000 Nederlands Model: 9087260020 - 9087261020 - 9087262020 9087263020 - 9087264020 - 9087265020...
- Seite 2 Модел / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model BR 652 - BR 752 - BR 752C / Μοντέλο / Modell / Model / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / Модель...
-
Seite 3: Inhaltsverzeichnis
ECOFLEX™-ANLAGE SPÜLEN ..............................28 SICHERUNGEN ÜBERPRÜFEN/AUSTAUSCHEN ........................28 SICHERHEITSFUNKTIONEN ............................29 NOTAUSSCHALTER ..................................29 SCHLEUDERSCHUTZ .................................. 29 MIKROSCHALTER FAHRERSITZ ..............................29 WIRBELSTROMBREMSE ................................29 FEHLERSUCHE ................................30 VERSCHROTTUNG ............................... 30 BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A... -
Seite 4: Einleitung
Ersatzteilen und Verschrottung. Vor allen Arbeiten an und mit dem Gerät haben Bedienpersonen und technisches Fachpersonal die in dieser Betriebsanleitung enthaltenen Hinweise aufmerksam zu lesen. Wenden Sie sich bei Unklarheiten hinsichtlich dieser Betriebsanleitung an Nilfisk. ADRESSATEN Diese Betriebsanleitung richtet sich sowohl an die Bedienperson als auch an das für die Gerätewartung ausgebildete Fachpersonal. -
Seite 5: Änderungen Und Technische Verbesserungen
DEUTSCH ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN Nilfisk entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle für erforderlich gehaltenen Änderungen und Verbesserungen vorzunehmen. Nilfisk ist nicht verpflichtet, diese Änderungen an bereits verkauften Geräten vorzunehmen. Jegliche Änderung und/oder jegliches Hinzufügen von Zubehörteilen muss von Nilfisk ausdrücklich genehmigt und darf nur von Nilfisk vorgenommen werden. -
Seite 6: Allgemeine Hinweise
– Das Gerät nicht als Spielzeug verwenden. Wird das Gerät in der Nähe von Kindern verwendet, ist besondere Aufmerksamkeit erforderlich. – Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilfisk empfohlene Zubehörteile verwenden. – Angemessene Vorsichtsmaßnahmen ergreifen, damit sich Haare, Schmuckstücke oder weite Kleidungsstücke nicht in beweglichen Geräteteilen verfangen können. - Seite 7 – Das Gerät enthält giftige und schädliche Stoffe (Batterien etc.), für die eine Entsorgung durch entsprechende Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschrieben ist. Fahrzeug am Ende seiner Lebensdauer vorschriftsmäßig entsorgen! BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A...
-
Seite 8: Gerätebeschreibung

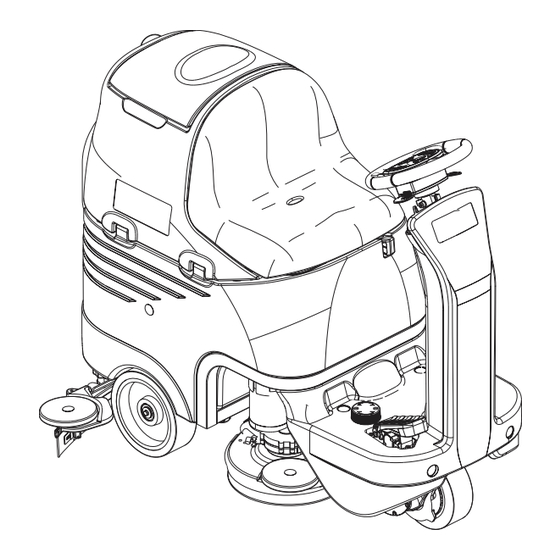

15. Halterung Sauglippenaufbewahrung Lenk- und bremsbares Antriebsrad vorn 16. Ladegerät (optional) Hebel Wirbelstrombremse ausschalten 17. Sitz Notausschalter 18. Baugruppe Sauglippengummis Batteriestecker 19. Baugruppe kippbarer Schmutzwassertank 10. Tellerbürsten-/Padhalterkopf 20. Schmutzwassertankdeckel P100358 9098684000(3)04/2016 A BR 652 - BR 752 - BR 752C... - Seite 9 30. Sauglippe 44. Baugruppe angehobener Tank und Sitz 31. Ansaugrohr Sauglippe 45. Adapter für Reinigungslösungs-/Frischwasserablass 32. Pufferräder Sauglippe 46. Reinigungslösungs-/Frischwasserventil Nur für Geräte mit EcoFlex™ (optional) 37 36 38 Front P100359 BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A...
-
Seite 10: Lenkrad Mit Bedienpult Und Bedienelementen
66. LED Extra-Anpressdruck Tatsächlichen Reinigungslösungsfluss zu den 67. Schalter Bürsten-/Padhalter-/Zylinderbürstenkopf und Bürsten überprüfen. Sauglippe anheben/absenken 72. LED Schleuderschutz aktiviert 68. LED Bürsten-/Padhalter-/Zylinderbürstenkopf und Sauglippe anheben/absenken Nur für Geräte mit EcoFlex™ (optional) P100360 9098684000(3)04/2016 A BR 652 - BR 752 - BR 752C... -
Seite 11: Zubehör/Sonderausstattung
448 kg Leistung Bürsten-/Padhaltermotor 2 x 400 W Drehgeschwindigkeit Bürste/Padhalter 230 U/min Anpressdruck Bürsten/Padhalter mit ausgeschaltetem Extra-Anpressdruck 30 kg 32 kg Anpressdruck Bürsten/Padhalter mit eingeschaltetem Extra-Anpressdruck 48 kg 50 kg BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A... -
Seite 12: Schaltplan
Ladegerät (optional) Violett Platine Funktionen Weiß Platine Display Gelb Platine Armaturenbrettfolie Geräteausführungen ohne eingebautes Ladegerät Fernschalter Bürstenmotoren (**) Nur für Ausführungen BR 652 - BR 752 Elektroventil Sicherung Batterie Sicherung Bürstenkopf Sicherung Hauptplatine Sicherung Signalleitungen Sicherung Stellantriebe Zündschalter M1.1,2 Bürstenmotoren... - Seite 13 BETRIEBSANLEITUNG DEUTSCH SCHALTPLAN (Fortsetzung) (**) P100361 BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A...
-
Seite 14: Betrieb
Setzen Sie sich bitte hinsichtlich Batterieauswahl und -einbau mit einem Fachhändler in Verbindung. Gerät gemäß dem eingebauten Batterietyp (WET oder GEL/AGM) einstellen (siehe nachfolgenden Abschnitt). Batterien einbauen (siehe nachfolgenden Abschnitt). Batterien laden. 9098684000(3)04/2016 A BR 652 - BR 752 - BR 752C... -
Seite 15: Batterien Einbauen Und Batterietyp (Wet Oder Gel/Agm) Einstellen
Batterietyp, wählen, um zu vermeiden, dass die Batterien während des Ladens überhitzen. ANMERKUNG Das eingebaute Ladegerät (optional) wird bei der Einstellung des Batterietyps konfiguriert. Batterien laden 11. Batterien laden (siehe Kapitel „Wartung“). BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A... -
Seite 16: Vor Dem Anlassen
Geräts – wenn das Gerät ausgeschaltet wurde, ohne dass Bürstenkopf und Sauglippe angehoben wurden – automatisch angehoben werden. Ein-/Ausbau Bürsten/Padhalter (nur für BR 652 / BR 752) An dem mit dem geeigneten Bürstenkopf vorgerüsteten Gerät können sowohl Bürsten (A, Abb. 1) als auch Padhalter (B) mit Pad (C) montiert werden, je nach auszuführender Bodenbehandlung. - Seite 17 Durch den Einsatz eines nicht einwandfrei montierten Geräts können Personen verletzt und Ausrüstung beschädigt werden. Vor der Inbetriebnahme des Geräts stets sicherstellen, dass alle Bauteile montiert wurden. Gerät vor dem Gebrauch sorgfältig kontrollieren. Front Abbildung 2 P100363 BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A...
- Seite 18 Rohr schneller zu befüllen, ein oder mehrere Spülzyklen der EcoFlex™-Anlage durchgeführt werden (siehe Kapitel „Wartung“). Fahrersitz einstellen Mit Hebel (2) die Höhe des Lenkrads (1) und der Absatzstütze (5), wie gewünscht, einstellen. 9098684000(3)04/2016 A BR 652 - BR 752 - BR 752C...
-
Seite 19: Gerät Einschalten Und Abstellen
Es ist nicht erforderlich, das Gerät während des Haltens oder Parkens zu sichern, da die am Rad befindliche Wirbelstrombremse das Gerät automatisch abbremst, wenn das Fahrpedal nicht betätigt wird. 10. Durch Betätigen von Schalter (67) Bürsten-/Padhalterkopf sowie Sauglippe anheben. BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A... -
Seite 20: Gerät In Betrieb (Wischen/Trocknen)
ANMERKUNG Der Einsatz des Leisebetriebs wird nur auf glatten und fugenlosen Böden empfohlen. ANMERKUNG Damit auch die Bodenränder an den Wänden einwandfrei gereinigt/getrocknet werden, empfiehlt Nilfisk, mit der rechten Geräteseite wie auf Abbildung 3 an die Ränder heranzufahren. Abbildung 3... -
Seite 21: Funktion Ecoflex
Wird der Hebel (D) erneut nach oben gezogen, werden die vorherigen Einstellung wieder aktiviert [LED (E) leuchtet]. ANMERKUNG Wird der Hebel (D) kein zweites Mal betätigt, kehrt das Gerät nach 60 Sekunden automatisch wieder zu den vorherigen Einstellungen zurück. LEVEL DISPLAY RATIO oz./gal Abbildung 4 P100365N BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A... -
Seite 22: Tanks Entleeren
DEUTSCH BETRIEBSANLEITUNG Reinigung mit der Funktion Extra-Anpressdruck der Bürsten/Padhalter (nur für BR 652 / BR 752) Bei besonders hartnäckigem Schmutz können die Bürsten/der Padhalter durch Betätigen von Schalter (65) stärker auf den Boden gepresst werden. Schalter (65) erneut betätigen, um wieder mit Normaldruck zu reinigen. -
Seite 23: Nach Der Gerätebenutzung
• Deckel (20) und (23) öffnen und überprüfen, ob die Tanks (19 und 22) leer sind, gegebenenfalls Tanks entleeren. • Schmutzwassertankeinheit (19) mit dem Stützfuß (25) in angehobener Stellung fixieren. BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A... -
Seite 24: Erste Betriebszeit
Zündschlüssel (58) einstecken und in Stellung I drehen. Während der ersten 2 Sekunden des Gerätebetriebs wird auf dem Display (71) die Gesamtzahl der Betriebsstunden (Schrubben/Trocknen) angezeigt. Zündschlüssel (58) in Stellung 0 drehen. 9098684000(3)04/2016 A BR 652 - BR 752 - BR 752C... -
Seite 25: Sauglippe Reinigen
Nach dem Austauschen (oder Umdrehen) der Gummis, Höhe, wie im vorstehenden Punkt erläutert, einstellen. Ansaugrohr (31) an die Sauglippe anschließen. Sauglippe (30) montieren und Sterngriffe (34) festdrehen. Falls erforderlich, Sterngriff Sauglippenausgleich (35) einstellen. Abbildung 6 P100367 BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A... -
Seite 26: Teller- Oder Zylinderbürsten Reinigen
Dichtungsstoß (F) wie auf der Abbildung unten positionieren. Überprüfen, ob die gesamte Auflagefläche (I) der Dichtung (D) unversehrt sowie sauber ist und die Dichtigkeit gewährleistet. Deckel (20) schließen. Abbildung 7 P100368 9098684000(3)04/2016 A BR 652 - BR 752 - BR 752C... -
Seite 27: Seitliche Schmutzfangklappen Überprüfen Und Austauschen (Nur Für Br 752C)
Boden aufliegen, • die Reinigungslösung aufnehmen. 10. Sofern erforderlich, Gerät abstellen und Schmutzfangklappenhöhe einstellen: Knopf (A) lösen und Knöpfe (H) drehen. 11. Nach dem Einstellen Knopf (A) festziehen. Abbildung 8 P100369 BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A... -
Seite 28: Filter Des Ansauganlagenmotors Reinigen
Alle Bauteile mit Wasser reinigen und wieder in der Halterung (G) anbringen. ANMERKUNG Siebfilter (F) korrekt in seinem Sitz in der Halterung (G) positionieren. Ventil (A) öffnen. Abbildung 9 P100370 9098684000(3)04/2016 A BR 652 - BR 752 - BR 752C... -
Seite 29: Batterien Laden
Ist der Ladezyklus beendet, Ladegerätkabel (41) vom Stromnetz trennen und in seinem Sitz hinten am Ladegerät anbringen. Tankeinheit (44) vorsichtig absenken. Das Gerät ist betriebsbereit. ANMERKUNG Für weiter Informationen zum Betrieb des Ladegeräts (16) Ladegeräthandbuch konsultieren. BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A... -
Seite 30: Reinigungsmitteltank Reinigen
Sämtliche Stromkreise des Geräts werden von selbstrückstellenden elektronischen Vorrichtungen geschützt. Die Sicherungen greifen nur im Falle einer schweren Störung ein. Es wird daher empfohlen, Sicherungen gegebenenfalls nur durch Fachpersonal austauschen zu lassen. Siehe Service-Anleitung bei den Nilfisk-Vertragshändlern. 9098684000(3)04/2016 A BR 652 - BR 752 - BR 752C... -
Seite 31: Sicherheitsfunktionen
Er befindet sich im Fahrersitz und verhindert das Einschalten der Antriebsanlage, wenn sich die Bedienperson nicht auf dem Fahrersitz befindet. WIRBELSTROMBREMSE Die Wirbelstrombremse ist in das Vorderrad integriert und bremst das Gerät, wenn es ausgeschaltet ist oder stillsteht. BR 652 - BR 752 - BR 752C 9098684000(3)04/2016 A... -
Seite 32: Fehlersuche
Batterien – Bürsten – Kunststoffleitungen und -teile – Elektrische und elektronische Teile (*) Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Bauteile an die örtliche Nilfisk- Niederlassung. 9098684000(3)04/2016 A BR 652 - BR 752 - BR 752C...
