ThermoControl-4

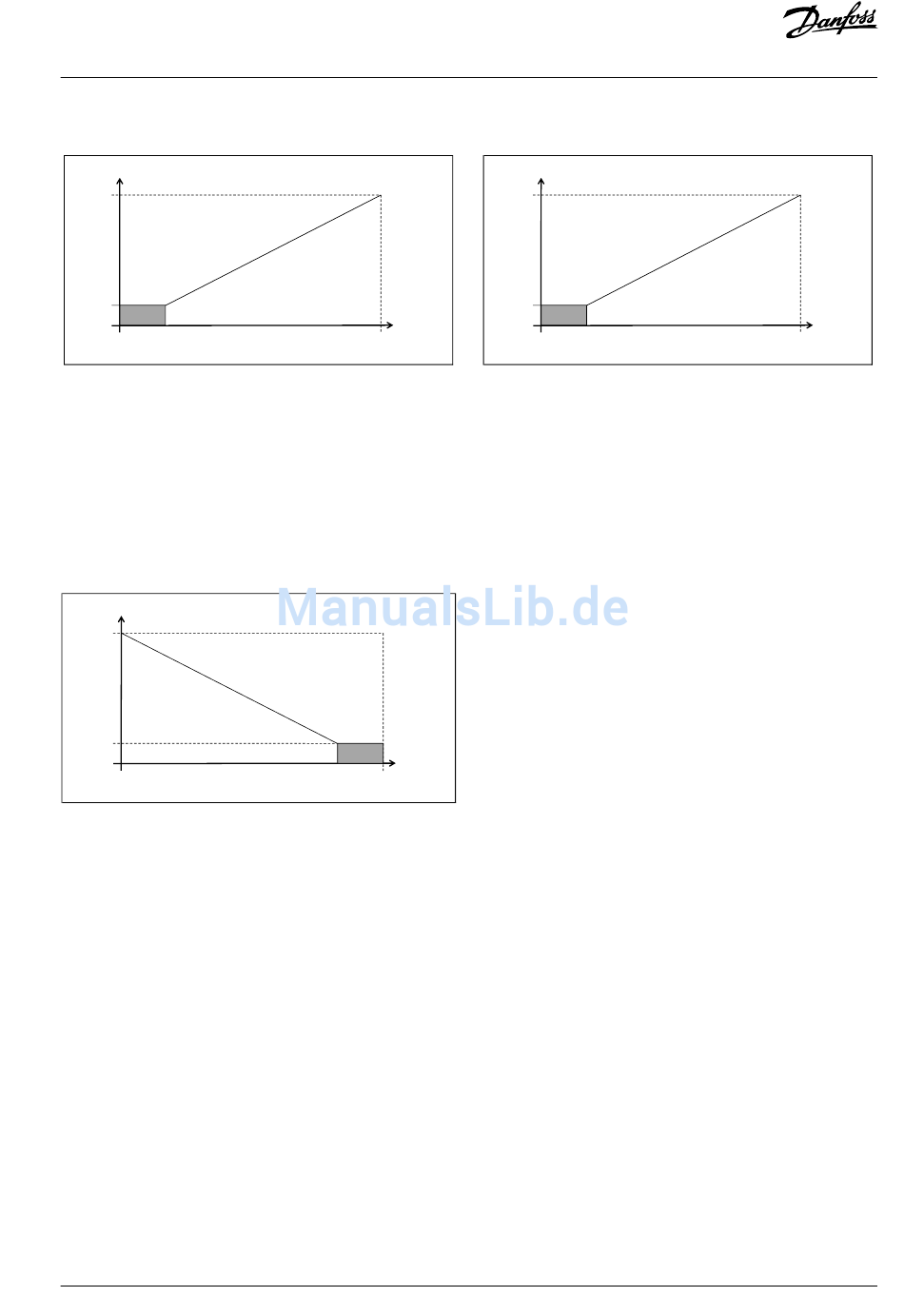

Beispiel PWM-Signal für die Umwälzpumpe Heizung:
Drehzahl
maximal
minimal
aus
0%
Bezeichnung Grundfos: PWM profile C
Bezeichnung Wilo: PWM signal logic 2
Das Pumpensignal PWMinv (inverse Pulsweitenmod-
ulation) findet Anwendung bei den Pumpen, die auf
der Trinkwasserseite vorgesehen sind. Im Falle eines
Kabelbruchs fährt die Pumpe in Volllast.
Beispiel PWMinv-Signal für die Umwälzpumpe
Trinkwasser:
Drehzahl
maximal
minimal
aus
0%
Bezeichnung Grundfos: PWM profile
Bezeichnung Wilo: PWM signal logic 1
Das Pumpensignal 0..10V kann alternativ einges-
tellt werden, wenn vor beschriebene Pumpen nicht
zum Einsatz kommen. Es ist zu beachten, dass die
Umwälzpumpen über eine elektrisch ansteuerbare
Abschaltung verfügen, z.B. mittels Zusatzmodul. Zu-
dem ist in der Pumpen-Software die Einstellung zu
wählen, welche die Verarbeitung des 0-10VSignals
erlaubt.
VI.JM.Z4.03
Beispiel 0..10V Steuersignal für Umwälzpumpe:
Drehzahl
maximal
minimal
aus
PWM
100%
0
Steuersignal
In einem Anlagentyp ist das Betreiben von Pumpen
mit unterschiedlichen Steuersignalen erlaubt.
12.1.2 Pumpenmindestdrehzahl T
Die in dem jeweiligen Anlagentyp enthaltenen Um-
wälzpumpen besitzen eine durch den Hersteller vor-
gegebene Mindestdrehzahl. Diese sind im Regler
ThermoControl-4 über technische Mindestdrehzahl
„TMin" zu benennen. Die Angabe über die Mindest-
drehzahl ist der Dokumentation der jeweiligen Um-
wälzpumpe zu entnehmen. Diese Angaben sind er-
forderlich, um das gesamte Leistungsspektrum einer
Pumpe zu nutzen. Die Angabe über die technische
Mindestdrehzahl ist in Prozent anzugeben.
Die Werte ändert man, indem man mit dem Cursor
den jeweiligen Typ anwählt und durch die Enter-
Taste aktiviert, der Wert blinkt. Durch die Auf- und
Abwärtstaste verstellt man den Typ. Abschließend
PWM
100%
Steuersignal
quittiert man den Wert mit der Enter-Taste.
0-10V
10
Steuersignal
zuweisen
Min
© Danfoss | 2016.12 | 43
