Montage- und Bedienungsanleitung

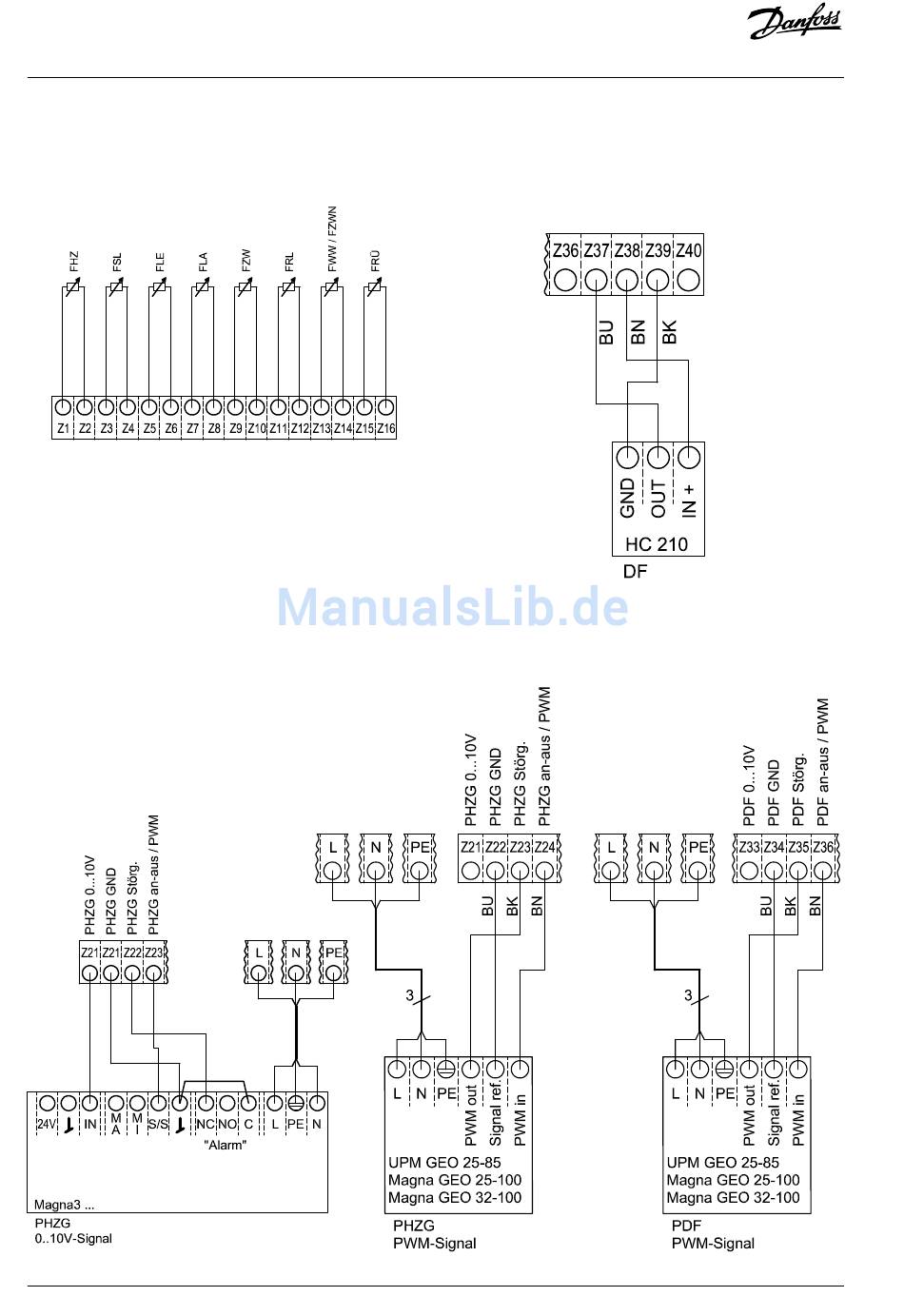

5.4 Elektroschaltbild

5.4.1 Fühlerverdrahtung

5.4.3 Pumpenverdrahtung

Es werden die Verdrahtungen der werkseitig
verbauten Pumpen dargestellt.
14 | © Danfoss | 2016.12

5.4.2 Durchflusssensor

BU = blau (blue) BK = schwarz (black)
BN = braun (brown)
WI = white (weiß)
VI.JM.Z4.03
