Spritzlinge
12
6
Sprues
10
Moulages
17
Gietstukken

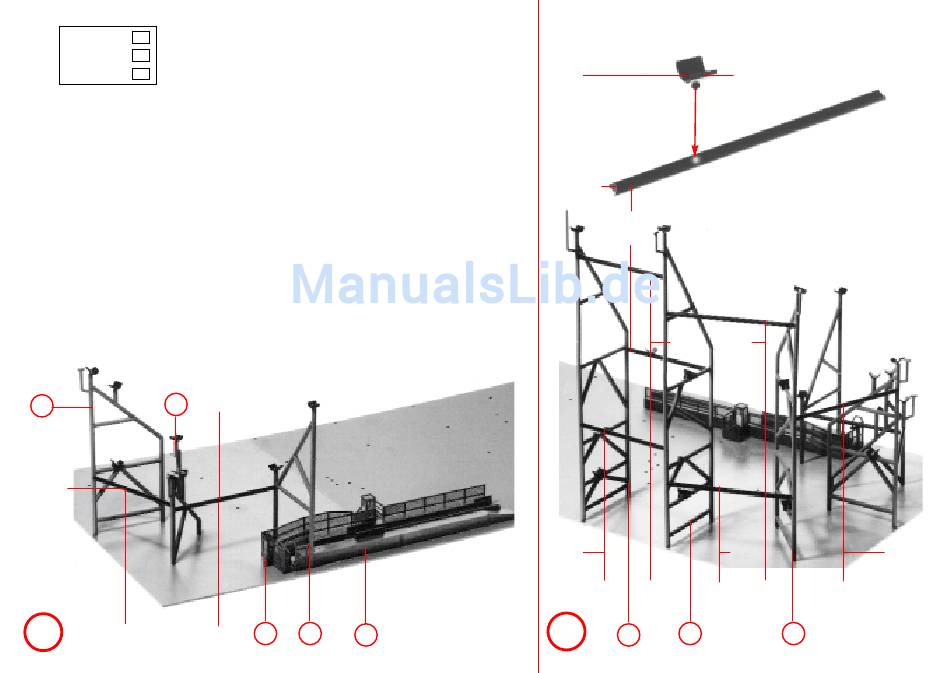

Damit die Trägerkonstruktion eine formstabile Standfestigkeit erhält, müssen
Querverstrebungsstäbe eingesetzt werden. Kleben Sie diese Stäbe waagerecht, den
Maßangaben entsprechend, ein. Die Maße gelten ab Bodenplatte bis Querstabunterkante.
To give the supporting structure dimensional stability, transverse bracing bars must be
inserted. Glue in these bars horizontally according to the dimensions given. Dimensions
are from baseplate to bottom edge of transverse bar.
Pour que la construction support conserve une stabilité indéformable, il faut utiliser des
contreventements. Coller ces contreventements à l'horizontal conformément aux cotes
indiquées. Les cotes s'appliquert à partir de la plaque de base jusqu'au bord inférieur des
contreventements.
Voor een stabiele draagconstructie moeten verbindingsstangen tussen de pijlers worden
aangebracht. Lijm deze stangen horizontaal vast volgens de gegeven maten. Dat is steeds
de afstand tussen bodemplaat en onderkant van de stang.
2
17/5
3
17/2
N
67 mm
62 mm
1
16
L
6/4
17/12
176
mm
17/1
17/7
17/1
113
302
72
mm
mm
mm
O
5
6
Nur eindrücken, nicht kleben.
Press in only. Do not glue.
Seulement enfoncer, ne pas coller.
Alleen indrukken, niet lijmen
17/7
17/7
268
159
mm
mm
4
