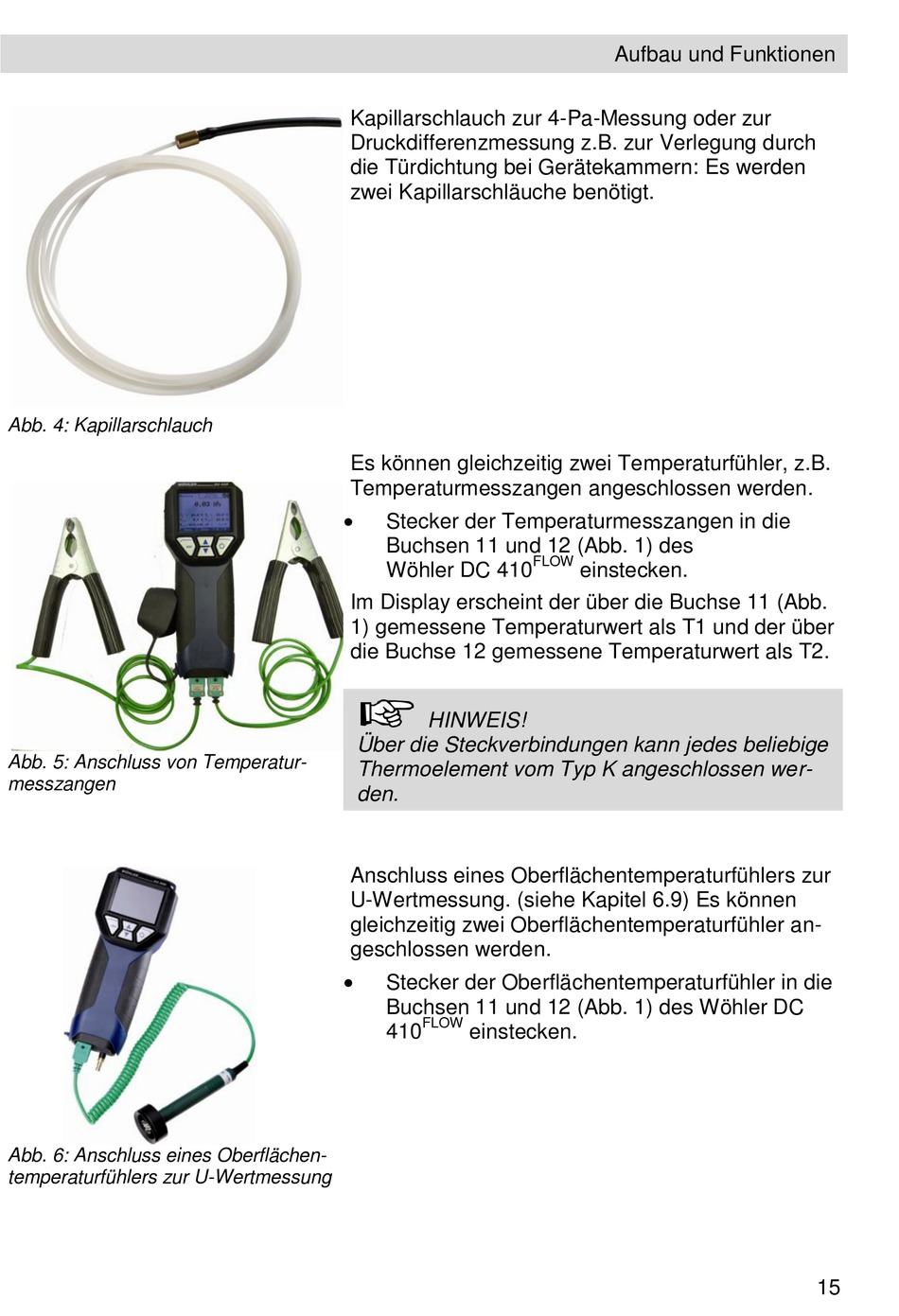

Abb. 4: Kapillarschlauch
Abb. 5: Anschluss von Temperatur-
messzangen
Abb. 6: Anschluss eines Oberflächen-
temperaturfühlers zur U-Wertmessung
Kapillarschlauch zur 4-Pa-Messung oder zur
Druckdifferenzmessung z.B. zur Verlegung durch
die Türdichtung bei Gerätekammern: Es werden
zwei Kapillarschläuche benötigt.
Es können gleichzeitig zwei Temperaturfühler, z.B.
Temperaturmesszangen angeschlossen werden.
Stecker der Temperaturmesszangen in die
Buchsen 11 und 12 (Abb. 1) des
Wöhler DC 410
Im Display erscheint der über die Buchse 11 (Abb.
1) gemessene Temperaturwert als T1 und der über
die Buchse 12 gemessene Temperaturwert als T2.
HINWEIS!
Über die Steckverbindungen kann jedes beliebige
Thermoelement vom Typ K angeschlossen wer-
den.
Anschluss eines Oberflächentemperaturfühlers zur
U-Wertmessung. (siehe Kapitel 6.9) Es können
gleichzeitig zwei Oberflächentemperaturfühler an-
geschlossen werden.
Stecker der Oberflächentemperaturfühler in die
Buchsen 11 und 12 (Abb. 1) des Wöhler DC
FLOW
410
einstecken.
Aufbau und Funktionen
FLOW
einstecken.
15
