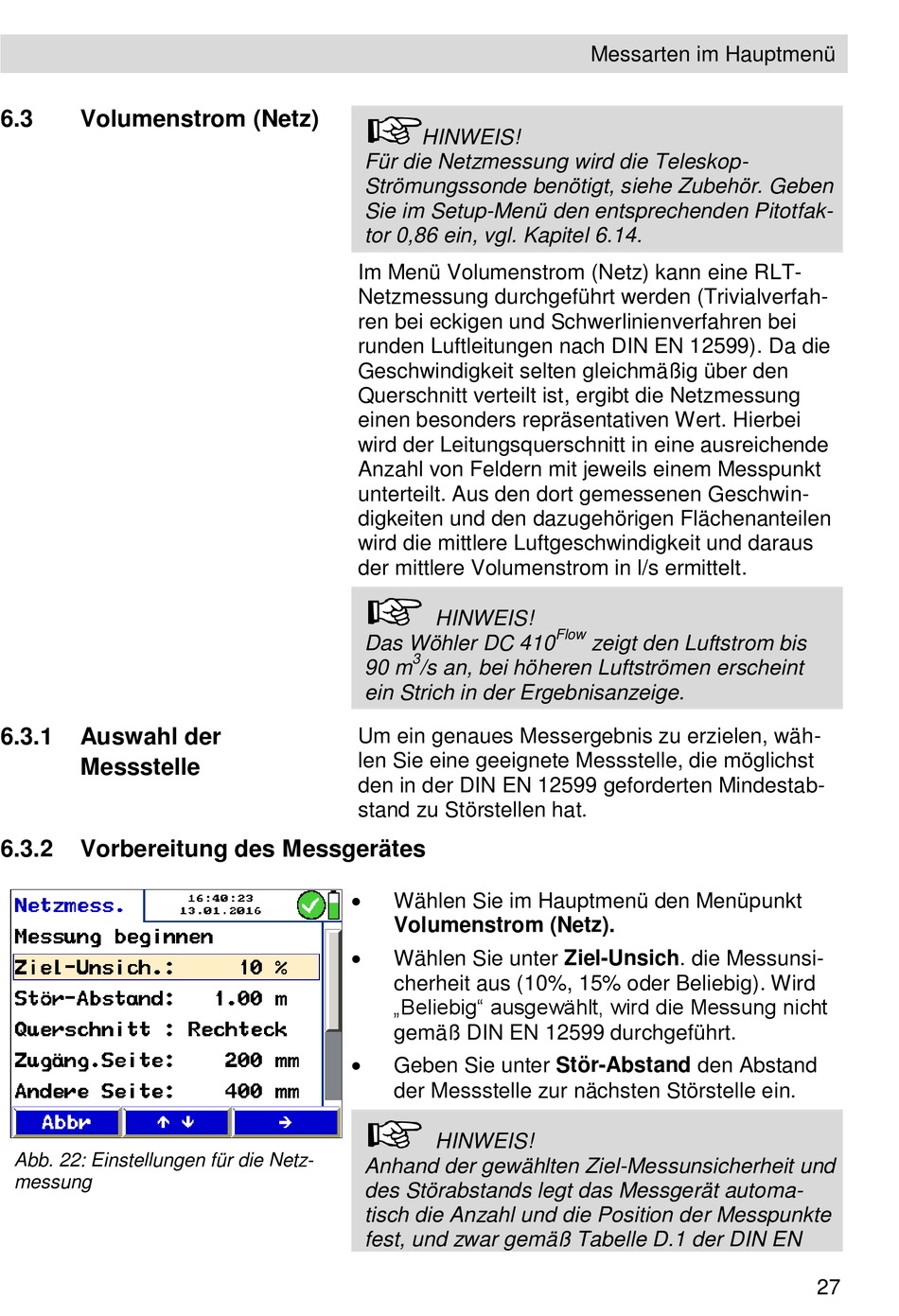

6.3
Volumenstrom (Netz)
6.3.1
Auswahl der
Messstelle
6.3.2
Vorbereitung des Messgerätes
Abb. 22: Einstellungen für die Netz-
messung
HINWEIS!
Für die Netzmessung wird die Teleskop-
Strömungssonde benötigt, siehe Zubehör. Geben
Sie im Setup-Menü den entsprechenden Pitotfak-
tor 0,86 ein, vgl. Kapitel 6.14.
Im Menü Volumenstrom (Netz) kann eine RLT-
Netzmessung durchgeführt werden (Trivialverfah-
ren bei eckigen und Schwerlinienverfahren bei
runden Luftleitungen nach DIN EN 12599). Da die
Geschwindigkeit selten gleichmäßig über den
Querschnitt verteilt ist, ergibt die Netzmessung
einen besonders repräsentativen Wert. Hierbei
wird der Leitungsquerschnitt in eine ausreichende
Anzahl von Feldern mit jeweils einem Messpunkt
unterteilt. Aus den dort gemessenen Geschwin-
digkeiten und den dazugehörigen Flächenanteilen
wird die mittlere Luftgeschwindigkeit und daraus
der mittlere Volumenstrom in l/s ermittelt.
HINWEIS!
Das Wöhler DC 410
3
90 m
/s an, bei höheren Luftströmen erscheint
ein Strich in der Ergebnisanzeige.
Um ein genaues Messergebnis zu erzielen, wäh-
len Sie eine geeignete Messstelle, die möglichst
den in der DIN EN 12599 geforderten Mindestab-
stand zu Störstellen hat.
Wählen Sie im Hauptmenü den Menüpunkt
Volumenstrom (Netz).
Wählen Sie unter Ziel-Unsich. die Messunsi-
cherheit aus (10%, 15% oder Beliebig). Wird
„Beliebig" ausgewählt, wird die Messung nicht
gemäß DIN EN 12599 durchgeführt.
Geben Sie unter Stör-Abstand den Abstand
der Messstelle zur nächsten Störstelle ein.
HINWEIS!
Anhand der gewählten Ziel-Messunsicherheit und
des Störabstands legt das Messgerät automa-
tisch die Anzahl und die Position der Messpunkte
fest, und zwar gemäß Tabelle D.1 der DIN EN
Messarten im Hauptmenü
Flow
zeigt den Luftstrom bis
27
