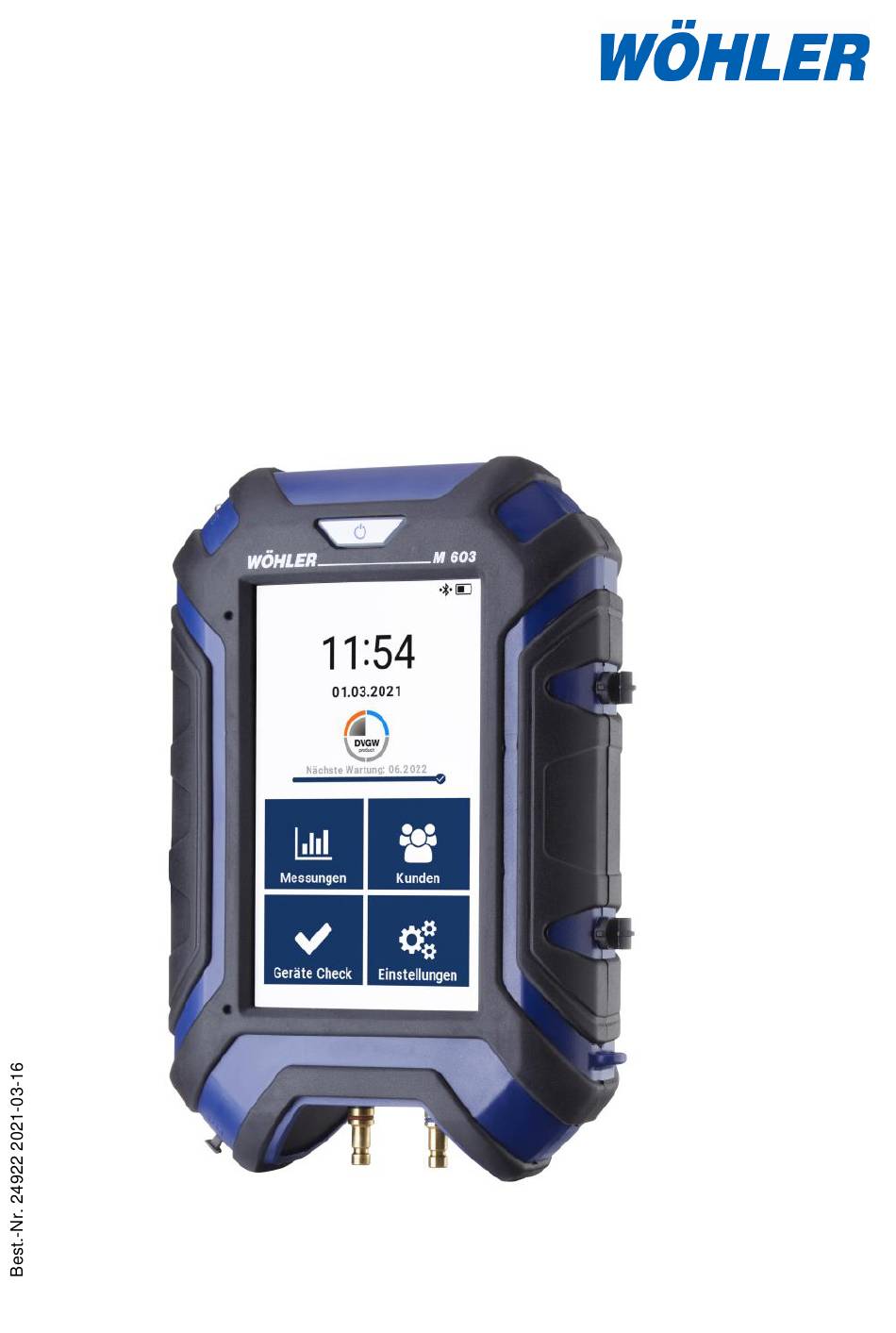

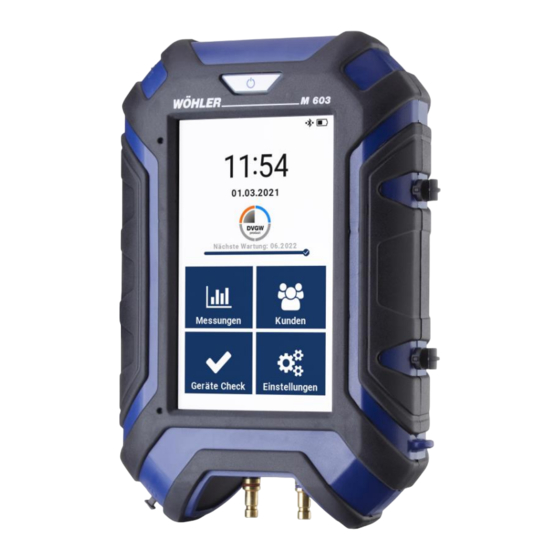

- Seite 1 Bedienungsanleitung Druckmessgerät Teil 2 Wöhler M 603 Technik nach Maß...
-
Seite 2: Inhaltsverzeichnis
Inhalt Kunden-Menü ........3 Einen neuen Kunden anlegen ....... 3 Suchfunktion: Kunde, Projekt, Kundennummer, Projektnummer ....4 Kunden löschen ..........6 Alle löschen ........... 6 Messdaten speichern im Messdaten- Menü ............7 Messdaten löschen ........7 Messdaten drucken ........8 Messdaten sichern im Kundenmenü... -
Seite 3: Kunden-Menü
Kunden-Menü Kunden-Menü Das Kunden-Menü bietet die Möglichkeit, Kunden-Ordner anzulegen, Kunden auszu- wählen, oder bereits gespeicherte Messwerte anzeigen und ausdrucken zu lassen oder zu übertragen. Messdaten können im Gerät verschiedenen Kun- den und Projekten zugeordnet werden. Die Zu- ordnung erfolgt über entsprechende Kunden- und Projektnummern. -
Seite 4: Suchfunktion: Kunde, Projekt, Kundennummer, Projektnummer
Kunden-Menü Geben Sie nacheinander den Kundenna- men, die zugehörige Kundennummer, den Projektnamen und die Projektnummer ein und bestätigen Sie jeweils mit dem Haken. Abb. 2: Neuen Kunden anlegen Suchfunktion: Kunde, Projekt, Kundennummer, Projektnummer Klicken Sie im Kundenmenü auf das Icon Kundensuche „Kundensuche“. - Seite 5 Kunden-Menü Geben Sie einen beliebigen bekannten Teil des Kundennamens ein. Dabei brauchen Sie die Groß- und Kleinschreibung nicht zu beachten. Es werden Ihnen nun die ersten Treffer ange- zeigt. Mit dem Scrollbalken können Sie nun durch die Treffer scrollen und die gewünschten Kunden auswählen.
-
Seite 6: Kunden Löschen
Kunden-Menü Kunden löschen Im Kundenmenü besteht ferner die Möglichkeit, einen ausgewählten Kunden zu löschen. Tippen Sie auf einen Kunden, um ihn aus- zuwählen. Tippen Sie auf das Symbol „Kunden lö- schen“. Alle löschen Um alle bisher angelegten Kunden mit den hinterlegten Daten zu löschen, tippen Sie im Kundenmenü... -
Seite 7: Messdaten Speichern Im Messdaten-Menü
Messdaten speichern im Messdaten-Menü Messdaten speichern im Messdaten-Menü Das Messdatenmenü erscheint automatisch nach Messdaten dem Speichern von Messdaten in einem Kunden- ordner oder es kann in den Kundendaten aufgeru- fen werden. Öffnen Sie im Kundenmenü einen Kunden und gehen Sie zu einem Projekt. ... -
Seite 8: Messdaten Drucken
Messdaten speichern im Messdaten-Menü Messdaten drucken Tippen Sie auf das Drucken-Symbol, um alle gespeicherten Messungen auf dem Wöhler TD 100 Thermodrucker auszudrucken. HINWEIS! Soll ein Datensatz nicht gedruckt werden, markie- ren Sie ihn vorher, indem Sie auf das entspre- chende Schloss hinter der Messung tippen. -
Seite 9: Menü „Einstellungen
Menü „Einstellungen“ Menü „Einstellungen“ Im Untermenü „Gerät“ lassen sich alle notwendi- Gerät gen Einstellungen zum Gerät und zu den Mes- sungen vornehmen. In der Displayansicht sind nur 7 der insgesamt 14 Parameter angezeigt. Wischen Sie mit dem Finger über das Display, um sich weitere Unterpunkte anzeigen zu las- sen. - Seite 10 Menü „Einstellungen“ Wenn Sie die im Werk voreingestellten Para- Werkseinstellungen meter wieder laden wollen, tippen Sie in der Fußzeile auf das Icon Werkseinstellungen. Datum Eingabe des Datums mit Tag, Monat und Jahr Zeit Eingabe der Zeit im 24h-Format mit Stunde und Minuten Druckmittelung Umschalten zwischen normaler Druckmessung (1...
- Seite 11 Gasleitungen nach der österreichischen Richtlinie ÖVGW G K63 durchgeführt. Anstelle der Be- zeichnung „Belastungsprüfung“ zeigt das Wöhler M 603 dann die Bezeichnung „Festigkeitsprüfung“ an. Die Anweisungen dieser Anleitung für die „Be- lastungsprüfung“ beziehen sich in diesem Fall auf die „Festigkeitsprüfung“. Beim Ergebnisausdruck erscheint generell „[ ] OK [ ] Nicht OK“.
- Seite 12 Menü „Einstellungen“ der auf die Taste, deren Einheit geändert wer- den soll. HINWEIS! Es lassen sich nicht bei allen Messwerten die Einheiten auswählen. Die Tasten in der Fußzeile haben folgende Funk- tionen: Abb. 7: Konfiguration des Displays Werkseinstellung laden: Wiederherstellen der Default-Einstellungen Bestätigen der Änderungen und Rückkehr ins Setup-Menü...
-
Seite 13: Smart Connects
Menü „Einstellungen“ Im Menü „Smart Connects“ kann eine Verbin- Smart Connects dung zu einem oder mehreren Wöhler Smart Connect Messgeräten hergestellt werden. Schalten Sie das zu verbindende Wöhler SC- Gerät ein. Tippen Sie auf das +-Zeichen. Tippen Sie im selben Menü... -
Seite 14: Menü „Geräte Check
Menü „Geräte Check“ Menü „Geräte Check“ Geräteinformationen Hier finden Sie wichtige Informationen zum Gerät und zur Kalibrierung. Dichtheitstest Vor jedem Gebrauch sollte das Wöhler M 603 Prüfset auf Dichtheit kontrolliert werden. Gehen Sie dazu folgendermaßen vor: Wöhler M 603 einschalten. ... -
Seite 15: Störungsmeldungen
Störungsmeldungen Störungsmeldungen Störungshinweis Mögliche Ursache Behebung Akku leer! Akku ist leer. Laden. Stabilisierung nicht möglich. Der Druck fällt während der Anschlüsse überprüfen. – Druckverlust zu groß Messung zu stark, so dass eine Messung nicht erfolgen kann. Achtung: Überlast Überdruckwarnung bei ma- Druck ablassen. -
Seite 16: Konformitätserklärung
WÖHLER Technik GmbH Wöhler-Platz 1, D-33181 Bad Wünnenberg erklärt, dass das Produkt: Produktname: Wöhler M 603 Druckmessgerät den wesentlichen Schutzanforderungen entsprechen, die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagneti- sche Verträglichkeit 2014/53/EU sowie 2014/30/EU festgelegt sind. -
Seite 17: Verkaufs- Und Servicestellen
Gneisenaustr.12 80992 München Tel.: +49 89 1589223-0 Fax: +49 89 1589223-99 sued@woehler.de Tschechien Wohler USA Inc. Wöhler Bohemia s.r.o. 208 S Main Street Za Naspern 1993 Middleton, MA 01949 393 01 Pelhrimov Tel.: +1 978 750 9876 Tel.: +420 565 349 011 Fax.: +1 978 750 9799...
