Messarten im Hauptmenü

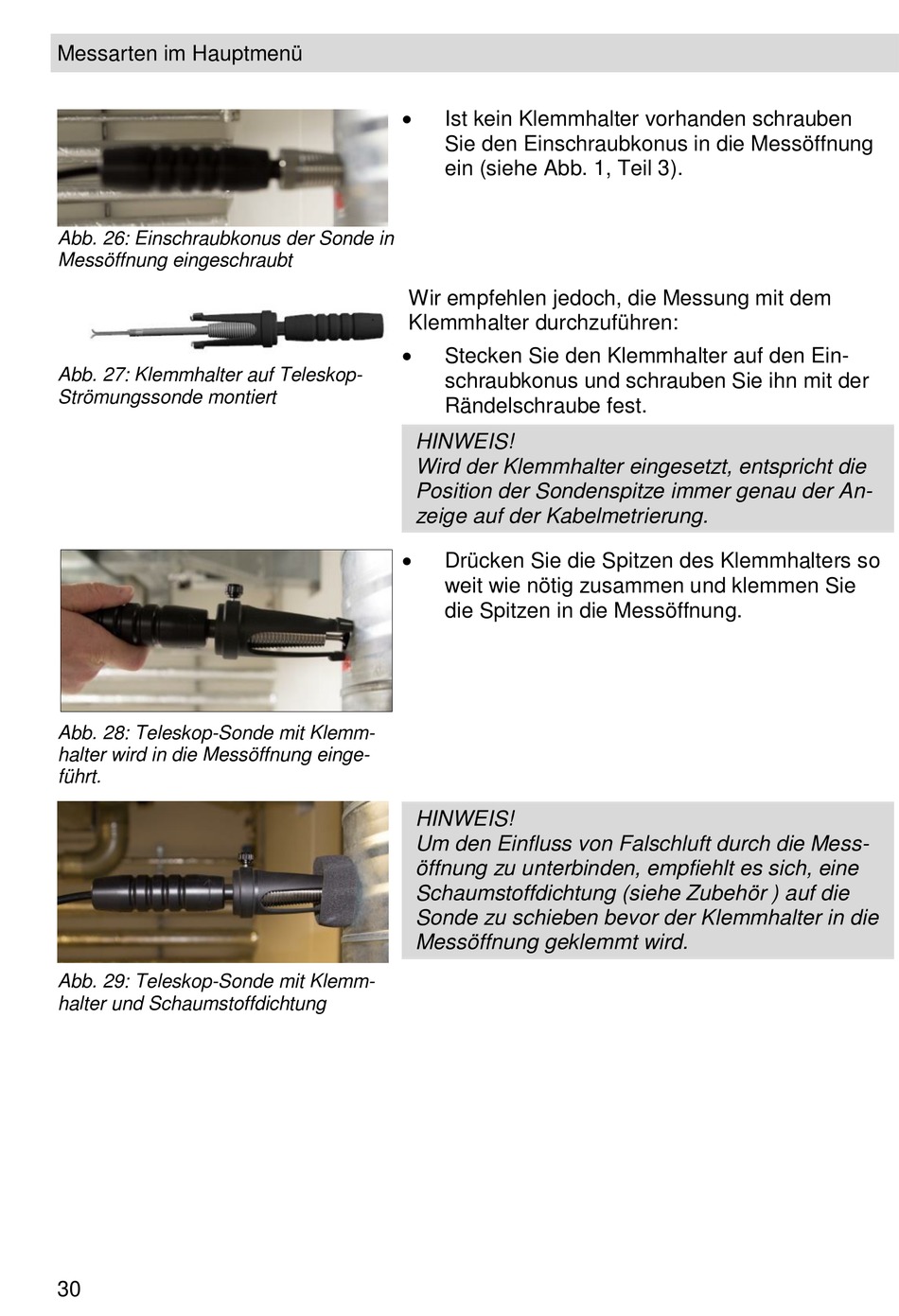

Abb. 26: Einschraubkonus der Sonde in
Messöffnung eingeschraubt
Abb. 27: Klemmhalter auf Teleskop-
Strömungssonde montiert
Abb. 28: Teleskop-Sonde mit Klemm-
halter wird in die Messöffnung einge-
führt.
Abb. 29: Teleskop-Sonde mit Klemm-
halter und Schaumstoffdichtung
30
Ist kein Klemmhalter vorhanden schrauben
Sie den Einschraubkonus in die Messöffnung
ein (siehe Abb. 1, Teil 3).
Wir empfehlen jedoch, die Messung mit dem
Klemmhalter durchzuführen:
Stecken Sie den Klemmhalter auf den Ein-
schraubkonus und schrauben Sie ihn mit der
Rändelschraube fest.
HINWEIS!
Wird der Klemmhalter eingesetzt, entspricht die
Position der Sondenspitze immer genau der An-
zeige auf der Kabelmetrierung.
Drücken Sie die Spitzen des Klemmhalters so
weit wie nötig zusammen und klemmen Sie
die Spitzen in die Messöffnung.
HINWEIS!
Um den Einfluss von Falschluft durch die Mess-
öffnung zu unterbinden, empfiehlt es sich, eine
Schaumstoffdichtung (siehe Zubehör ) auf die
Sonde zu schieben bevor der Klemmhalter in die
Messöffnung geklemmt wird.
