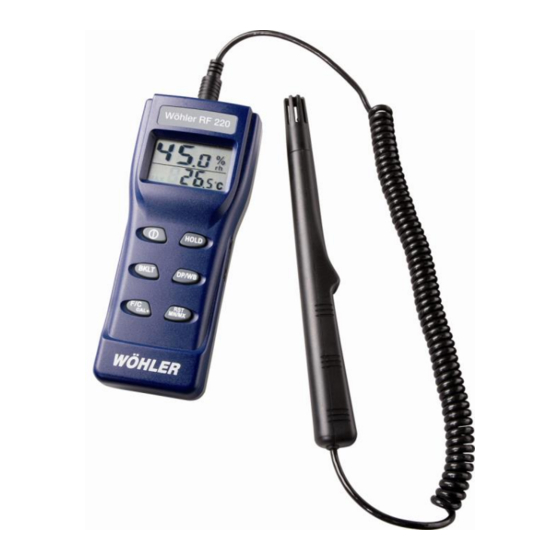

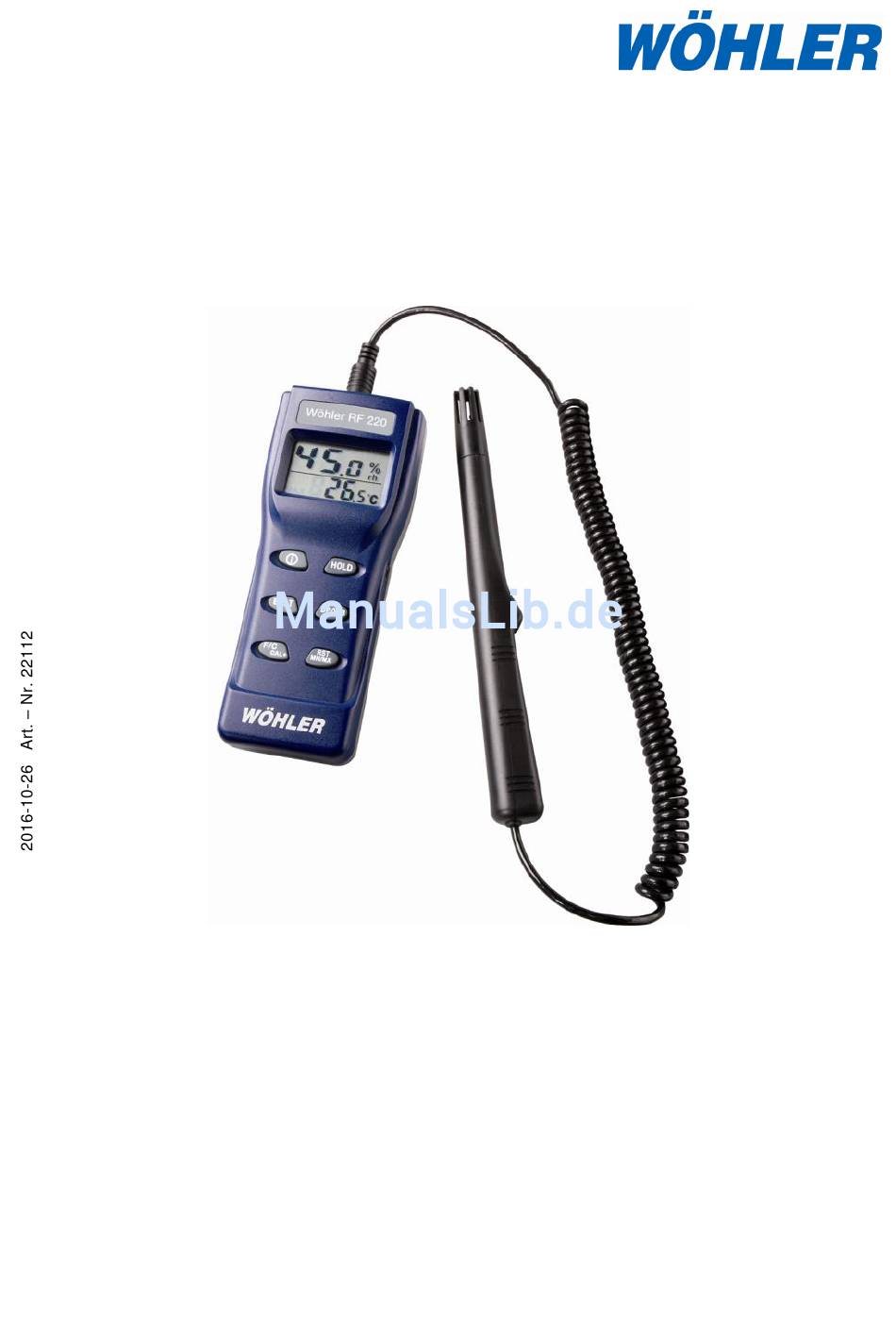

Wöhler RF 220 Raumluftfeuchtemessgerät
Inhalt:
1. Allgemeines ................................................. 2
2. Spezifikationen ............................................. 3
3. Bedienung .................................................... 4
4. Einstellungen ............................................... 8
5. Konformitätserklärung .................................. 9
6. Garantie und Service ................................... 10
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Wohler RF 220
Inhaltszusammenfassung für Wohler RF 220
-
Seite 1: Inhaltsverzeichnis
Wöhler RF 220 Raumluftfeuchtemessgerät Inhalt: 1. Allgemeines ..........2 2. Spezifikationen ..........3 3. Bedienung ............ 4 4. Einstellungen ..........8 5. Konformitätserklärung ........9 6. Garantie und Service ........10... -
Seite 2: Allgemeines
Vor Inbetriebnahme des Gerätes ist die Bedienungsanleitung aufmerksam zu lesen und in allen Punkten zu befolgen. Das Wöhler RF 220 Raumluftfeuchtemessgerät sollte grundsätzlich von fachkun- digem Personal für den vorgesehenen Zweck und innerhalb der spezifizierten Daten eingesetzt werden. Eine Haftung oder Garantie für mit dem Gerät ermittelte Ergebnisse oder für bei der Benutzung des Gerätes entstandene Schäden ist in... -
Seite 3: Spezifikationen
Messgerät zur schnellen Bestimmung der Raumluftfeuchte in Wohnräumen und an Arbeitsstätten. Es dient zur Kontrolle von Klimasteuerungen, zur Bauschadenanalyse, zur Er- kennung möglicher Schimmelpilzpotenziale, uvm.. Das Wöhler RF 220 misst die aktuelle Luftfeuchte und Temperatur und ermittelt daraus die Taupunkt- und Feuchtkugeltemperatur. Messwerte Rel. Luftfeuchte: 0 …... -
Seite 4: Technische Daten
Technische Daten: Maße: 175 x 70 x 33 mm Gewicht: 270 g Stromversorgung: 4 Mikro Batterien, AAA Bedienung Displayanzeige Obere Reihe: Relative Luftfeuchtigkeit Untere Reihe: Temperatur Abb. 3.1: Displayanzeige Hotline: +49 2953 73-100 Fax: +49 2953 73-96100... - Seite 5 Tastenfeld Tastenbezeichnung Funktion Ein/Aus Ein/Ausschalten des Gerätes EIN/AUS+HOLD bei ausgeschaltetem Gerät gedrückt halten: De- aktivieren der Auto-off Funktion EIN/AUS+F/C-Taste bei ausgeschaltetem Gerät gedrückt halten: Aufrufen des Kalibriermodus BKLT 2 Sekunden gedrückt halten: Ausdrucken der Daten auf dem (Backlight) Thermoschnelldrucker Einschalten der Hintergrundbeleuchtung für 10 Sekunden Auswahl der Temperatureinheit (°C oder °F) CAL + 2 Sekunden gedrückt halten im Kalibriermodus: Kalibrierung vor-...
- Seite 6 3.2.1 EIN/AUS-Taste Die EIN/AUS-Taste dient zum Ein- und Ausschalten des Wöhler RF 220. 3.2.2 BKLT-Taste (Backlight-Taste) Nach Drücken der BKLT-Taste wird für ca. 10 Sekunden die Hintergrundbeleuch- tung eingeschaltet. 3.2.3 F/C CAL+ Taste Mit dieser Taste können Sie zwischen den Temperatureinheiten Grad Celsius und Grad Fahrenheit wechseln.
-
Seite 7: Ausdruck Auf Dem Thermodrucker
3.2.4 HOLD-Taste Mit der HOLD-Taste halten Sie den aktuellen Wert solange, bis die HOLD-Taste erneut gedrückt wird. 3.2.5 DP/WB-Taste DP steht für Dew Point /Taupunkt WB steht für Wet Bulb /Feuchtkugeltemperatur Drücken Sie die DP/WB-Taste so häufig, bis Ihnen der gewünschte Messwert angezeigt wird (Taupunkt (DP) –... -
Seite 8: Einstellungen
Einstellungen 4.3.1 Auto-Off deaktivieren Halten Sie im ausgeschalteten Zustand die EIN/AUS-Taste und die HOLD-Taste gleichzeitig gedrückt. Ein manuelles Ausschalten des Wöhler RF 220 aktiviert die Auto-Off Funktion erneut. 4.3.2 Kalibrierung der rel. Luftfeuchte Halten Sie die F/C-Taste und die EIN/AUS-Taste im ausgeschalteten Zustand für mehr als 1 Sekunden gedrückt, um in den Kalibriermodus zu gelangen. -
Seite 9: Konformitätserklärung
Konformitätserklärung Das Produkt: Wöhler RF 220 Raumluftfeuchtemessgerät entspricht den wesentlichen Schutzanforderungen, die in den Richtlinien des Ra- tes zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elekt- romagnetische Verträglichkeit (2014/30/EU) festgelegt sind. Zur Beurteilung des Produkts hinsichtlich der elektromagnetischen Verträglichkeit... -
Seite 10: Garantie Und Service
Garantie Bei sachgemäßem Gebrauch beträgt die Garantiezeit auf das Wöhler RF 220 Raumluftfeuchtemessgerät 12 Monate ab Verkaufsdatum. Aus- genommen sind Verschleißteile (z.B. Batterien). Die Kosten für den Transport und die Verpackung des Geräts im Reparaturfall werden von dieser Garantie nicht abgedeckt. - Seite 11 Wöhler RF 220 Hygrotemp Contents: 1. Preface ............12 2. Specifications ..........13 3. Operation ............. 14 4. Settings ............17 4. Declaration of Conformity ......18 5. Guarantee and Service ........ 19 The Measure of Technology...
-
Seite 12: Preface
Carefully study and observe all items of these operating instructions before com- missioning the unit. In principle, the Wöhler RF 220 Hygrotemp should only be used by skilled per- sonnel for its intended purpose and within the specified range of data. Any liability or warranty for results established or for defects caused when using the unit is excluded by all means. -
Seite 13: Specifications
Specifications Application The Wöhler RF 220 Hygrotemp is a handy, handheld, battery powered instrument designed for the quick determination of the air humidity in housing spaces and workplaces. It can be applied to control clima systems, to analyze structural damages, to dis- cover potential mould areas and so on. -
Seite 14: Technical Data
Technical Data: Dimensions: 175 x 70 x 33 mm Weight: 270 g Power: 4 batteries, type AAA Operation Display Top: Relative Humidity Bottom: Temperature Figure 3.1: Display... - Seite 15 Keypad Key name Function ON/Off Turns the meter on and off ON/OFF+HOLD Press when the device is switched off: disable the auto-off function ON/OFF+F/C Press when the device is switched off: Enter calibration mode BKLT Press for 2 seconds: Print data on a printer (Backlight) Switch on the back light for 10 seconds Select the temperature unit (°C oder °F)
- Seite 16 Via an infrared interface, the measured values can be transmitted to a thermo printer. To start the infrared transmission on RF 220, press the backlight key (light bulb icon) for 2 seconds. The LCD display blinks and transmission is in process. After the transmission it...
-
Seite 17: Settings
Settings Entering non-sleep mode When the meter is off, press and hold the ON/OFF key and the Hold key to enter non-sleep mode. The non-sleep mode will be invalid after power off. Calibration of the relative humidity Turn off the meter and press the ON/OFF and the F/C key more than one second to turn on the meter and enter into the calibration mode. -
Seite 18: Declaration Of Conformity
Declaration of conformity The device Wöhler RF 220 Hygrotemp complies with the essential protection requirements of Council directive 2014/30/EU on the approximation of the laws of the Member States relating to electromagnetic compability. The meter conforms to the following standards:... -
Seite 19: Guarantee And Service
Guarantee and Service Guarantee The guarantee period for the meter is 12 months from the sales date, provided that it is used correctly. This guarantee does not include the costs for transport and packing material in case of repair. It will expire, if third persons, who are not authorized, repair or change the device. - Seite 20 Wöhler RF 220 Thermo-hygromètre Sommaire : 1. Généralités ........... 21 2. Spécifications ..........22 3. Utilisation............23 4. Réglages ............26 5. Déclaration de conformité ......27 6. Garantie et Service ........28 Techniques sur mesure...
-
Seite 21: Généralités
Avant la mise en service, il est absolument nécessaire de lire attentivement les instructions de service et de les suivre en tout point. Par principe, le Wöhler RF 220 ne devrait être utilisé que par un personnel compétent, conformément à l’usage prévu et dans les limites des caractéristiques spécifiées. -
Seite 22: Spécifications
Spécifications Domaine d’applications L’hygro-thermomètre Wöhler RF 220 est un appareil de mesure portable et pra- tique, alimenté par piles. Il permet de déterminer rapidement l’humidité dans les locaux d'habitation et de travail. Il sert à contrôler le bon fonctionnement des automates de commandes prévus pour les climatisations, à... -
Seite 23: Caractéristiques Techniques
Caractéristiques techniques : Dimensions : 175 x 70 x 33 mm Poids : 270 g Alimentation électrique: 4 piles Micro AAA Utilisation Affichages de l’écran Ligne supérieure : Humidité relative de l’air Ligne inférieure : Température : Fig 3.1 : Affichages de l’écran e-Mail: info@woehler.de www.woehler.de... -
Seite 24: Panneau De Touches
Panneau de touches Désignation Fonction de la touche Allumer/éteindre l‘appareil Marche/Arrêt Appuyer les touches Marche/Arrêt et HOLD en même temps: Désactiver la fonction auto-off. Appuyer les touches Marche/Arrêt et F/C en même temps: Activer le mode de calibrage BKLT Appuyer la touche pendant 2 secondes: imprimer les données sur un im- (Backlight) primeur Activer le rétroéclairage pendant 10 secondes... - Seite 25 3.2.1 Touche Marche / Arrêt La touche MARCHE / ARRÊT sert à mettre en marche et arrêter l’appareil Wöhler RF 220. 3.2.2 Touche BKLT En appuyant sur la touche BKLT on met en marche le rétroéclairage pour une durée d’environ 10 secondes.
-
Seite 26: Réglages
Alors que l’appareil n’est pas en fonctionnement, appuyez simultanément sur la touche MARCHE/ARRÊT et la touche HOLD et maintenez-les enfoncées . En arrêtant manuellement le Wöhler RF 220, la fonction Auto-Off est de nouveau activée. Calibrage de l’humidité relative de l’air Alors que l’appareil n’est pas en fonctionnement, appuyez simultanément sur la... -
Seite 27: Déclaration De Conformité
Déclaration de conformité Nous confirmons que le produit désigné ci-après Wöhler RF 220 Hygro thermomètre est conforme aux exigences de protection essentielles fixées dans les directives du Conseil portant sur l‘alignement des prescriptions juridiques, dans les États membres, sur la compatibilité électromagnétique (2014/30/EU). -
Seite 28: Garantie Et Service
Garantie et service après-vente Garantie Les fonctions de chaque RF 220 ont toutes été vérifiées en usine. L‘appareil ne quitte notre usine qu‘après avoir subi un contrôle de qualité détaillé. Si le DT 310 est utilisée correctement, la période de garantie est de 12 mois. Y font exception les pièces d’usure et les matières consommables. - Seite 29 Wöhler RF 220 Igrotemp Indice: 1. Generalità............. 30 2. Specificazione ..........31 3. Uso ............... 32 4. Impostazioni ..........34 4. Dichiarazione di conformità......35 5. Garanzia et asistenza technica ....36 Soluzioni techniche su misura...
-
