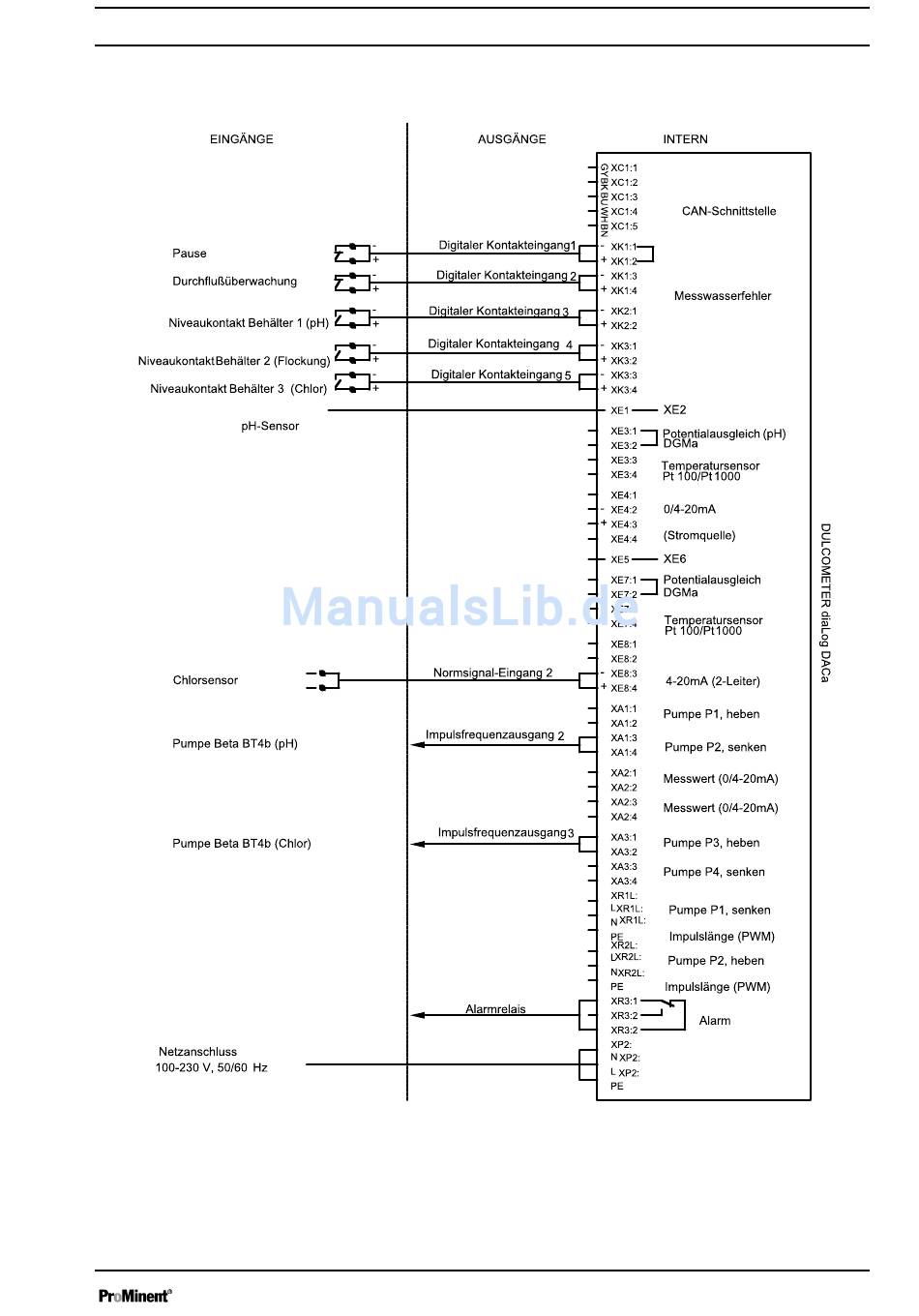

Klemmenplan: DACa/Beta BT4b
EINGÄNGE
Pause
Durchflußüberwachung
Niveaukontakt Behälter 1 (pH)
Niveaukontakt Behälter 2 (Flockung)
Niveaukontakt Behälter 3 (Chlor)
pH-Sensor
Chlorsensor
Pumpe Beta BT4b (pH)
Pumpe Beta BT4b (Chlor)
Netzanschluss
Abb. 44: Klemmenplan: DACa/Beta BT4b
AUSGÄNGE
Digitaler Kontakteingang 1
Digitaler Kontakteingang 2
Digitaler Kontakteingang 3
Digitaler Kontakteingang 4
Digitaler Kontakteingang 5
Normsignal-Eingang 2
Impulsfrequenzausgang 2
Impulsfrequenzausgang 3
Alarmrelais
Technische Daten
INTERN
CAN-Schnittstelle
Messwasserfehler
Potentialausgleich
Temperatursensor
(Stromquelle)
Potentialausgleich
Temperatursensor
4-20mA (2-Leiter)
Pumpe P1, heben
Pumpe P2, senken
Messwert (0/4-20mA)
Messwert (0/4-20mA)
Pumpe P3, heben
Pumpe P4, senken
Pumpe P1, senken
Impulslänge (PWM)
Pumpe P2, heben
Impulslänge (PWM)
Alarm
A2081
71
