Montage
6.1 Wandmontage
Befestigen Sie das Dosiersystem senkrecht und auf‐
recht an einer Wand oder einem stabilen Haltesystem.
Das Dosiersystem muss gut zugänglich sein.
Wählen Sie die Montagehöhe so, dass:
alle Komponenten leicht erreichbar sind
n
das Display des Reglers gut ablesbar ist
n
der Deckel des Reglers noch in der
n
werden kann (150 mm)
unter dem Durchlaufgeber noch Platz für Wartungsarbeiten ist
n
(100 mm)
die Chemikalien-Behälter noch Platz finden (600 mm)
n
das Flüssigkeitsniveau der vollen Chemikalien-Behälter sich
n
unter den Dosierpumpen befindet
die maximale Ansaughöhe der Dosierpumpen nicht über‐
n
schritten wird.
10 mm
1

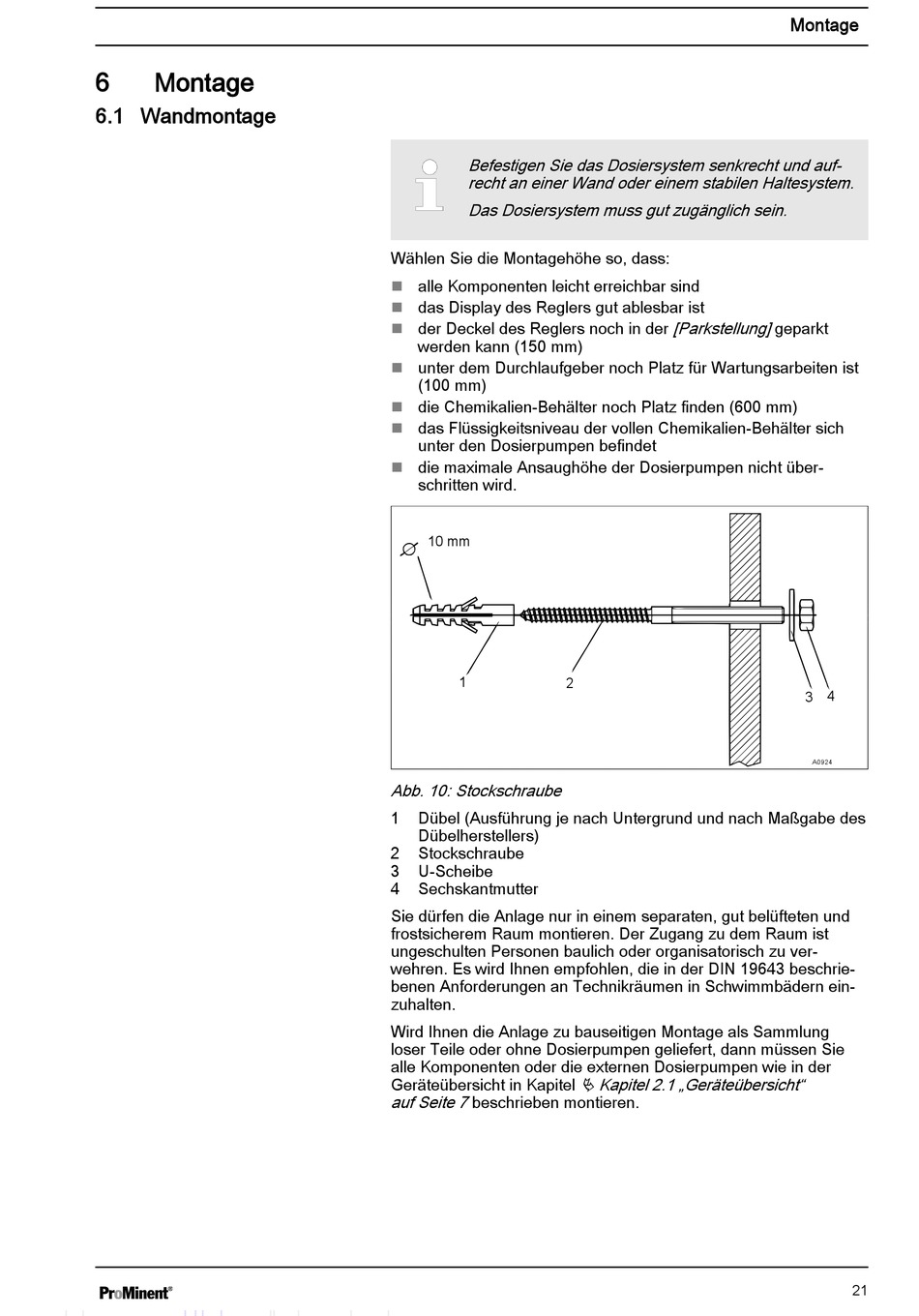

Abb. 10: Stockschraube
1
Dübel (Ausführung je nach Untergrund und nach Maßgabe des
Dübelherstellers)
2
Stockschraube
3
U-Scheibe
4
Sechskantmutter
Sie dürfen die Anlage nur in einem separaten, gut belüfteten und
frostsicherem Raum montieren. Der Zugang zu dem Raum ist
ungeschulten Personen baulich oder organisatorisch zu ver‐
wehren. Es wird Ihnen empfohlen, die in der DIN 19643 beschrie‐
benen Anforderungen an Technikräumen in Schwimmbädern ein‐
zuhalten.
Wird Ihnen die Anlage zu bauseitigen Montage als Sammlung
loser Teile oder ohne Dosierpumpen geliefert, dann müssen Sie
alle Komponenten oder die externen Dosierpumpen wie in der
Geräteübersicht in Kapitel
auf Seite 7 beschrieben montieren.
[Parkstellung] geparkt
