Montage
26
5.
Schrauben Sie die Dosierventile in eine Muffe des Rohrs des
Filterkreislaufes
a
b
c
d
e
f

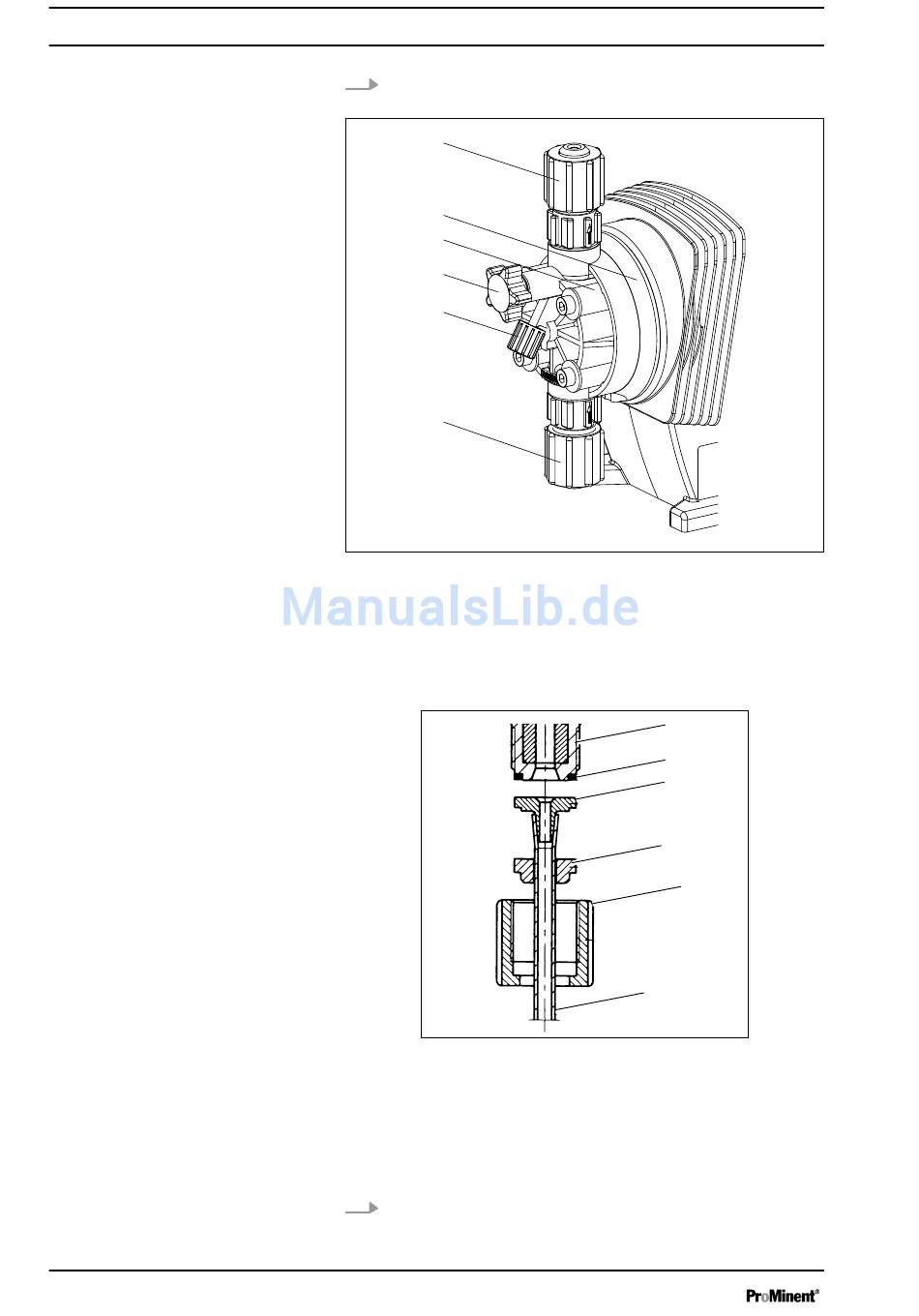

Abb. 14: Übersicht Fördereinheit (PV) beta und alpha
a
Druckventil
b
Kopfscheibe
c
Dosierkopf
d
Entlüftungsventil
e
Bypass-Schlauchtülle
f
Saugventil
Abb. 15: Schlauch mit dem Anschluss-Set anschließen
1. Ventil
2. O-Ring
3. Tülle
4. Klemmring
5. Überwurfmutter
6. Schlauch
6.
Schließen Sie den Saugschlauch der Sauggarnitur mit dem
Anschluss-Set an die Fördereinheit der Dosierpumpe an
P_BE_0008_SW
1
2
3
4
5
6
A0929
