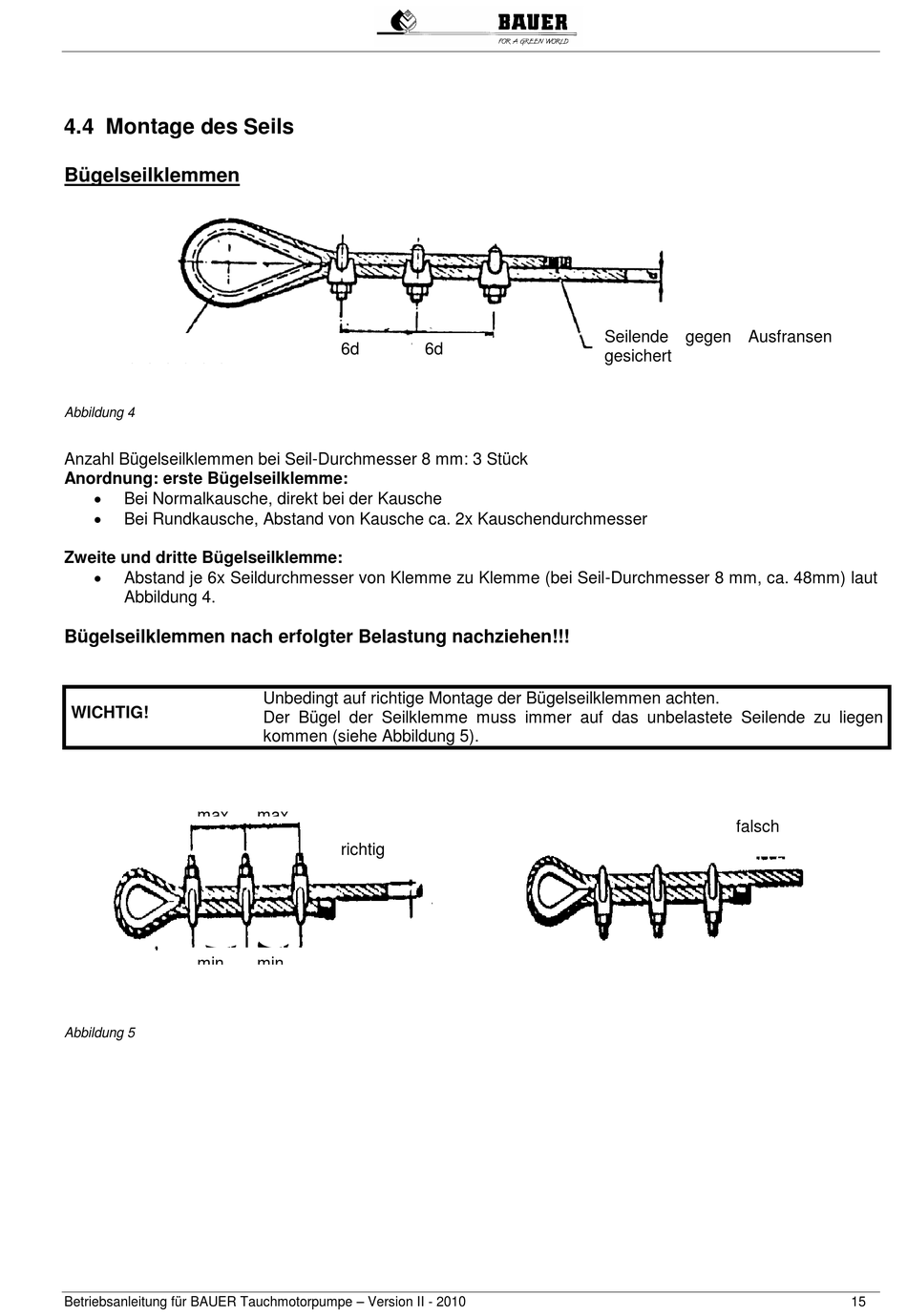

4.4 Montage des Seils

Bügelseilklemmen
1.1.1.1.1.1.1
ausche
Abbildung 4
Anzahl Bügelseilklemmen bei Seil-Durchmesser 8 mm: 3 Stück
Anordnung: erste Bügelseilklemme:

Bei Normalkausche, direkt bei der Kausche

Bei Rundkausche, Abstand von Kausche ca. 2x Kauschendurchmesser
Zweite und dritte Bügelseilklemme:

Abstand je 6x Seildurchmesser von Klemme zu Klemme (bei Seil-Durchmesser 8 mm, ca. 48mm) laut
Abbildung 4.
Bügelseilklemmen nach erfolgter Belastung nachziehen!!!
WICHTIG!
max 8d max 8d
max
8d
max 8d
min
6d
Abbildung 5
Betriebsanleitung für BAUER Tauchmotorpumpe – Version II - 2010
6d 6d
K
Unbedingt auf richtige Montage der Bügelseilklemmen achten.
Der Bügel der Seilklemme muss immer auf das unbelastete Seilende zu liegen
kommen (siehe Abbildung 5).
