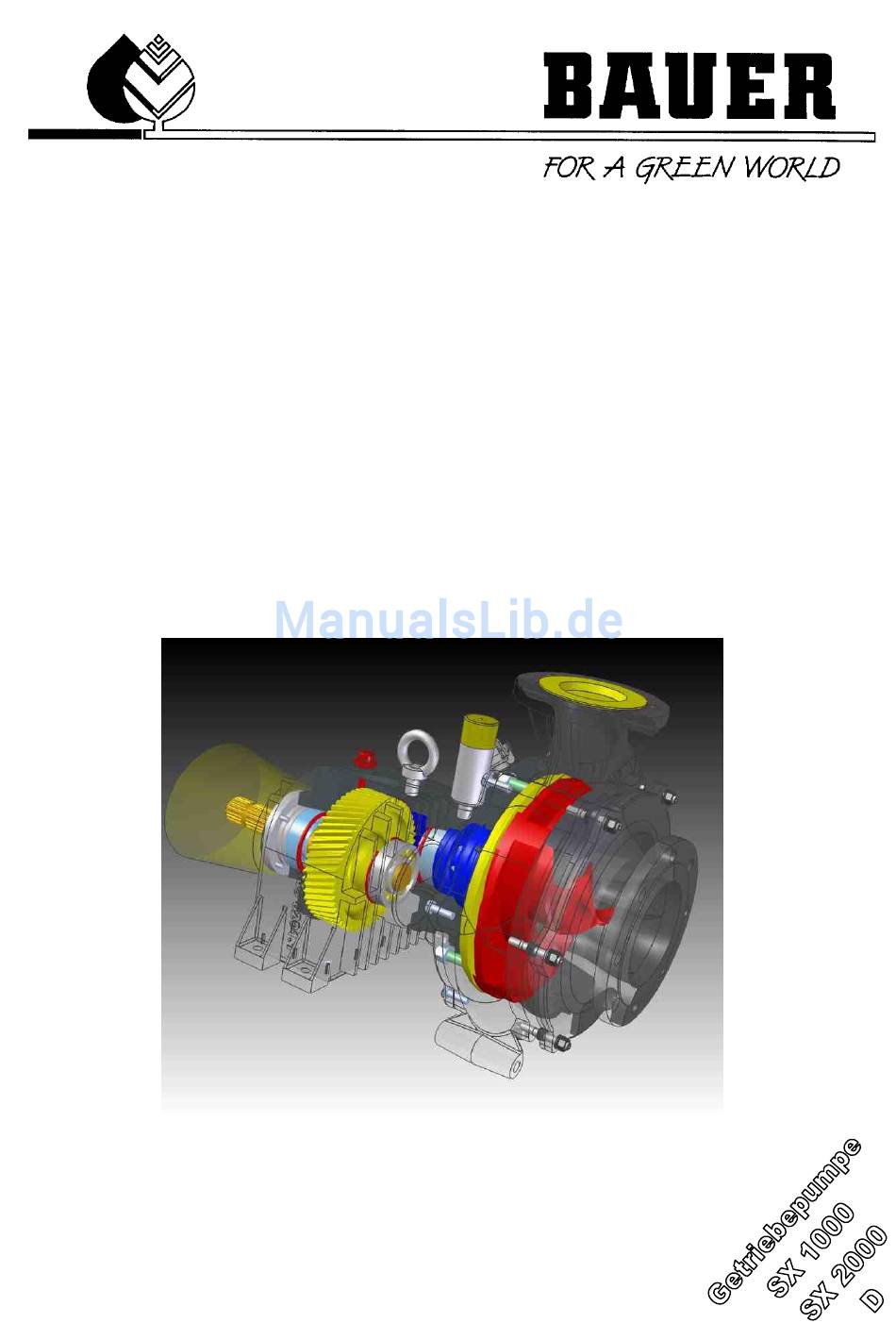

- Seite 1 BETRIEBSANLEITUNG für Getriebepumpe SX 1000 Magnum SX 2000 Jeweils mit Saugeinrichtung Version III-2010...
-
Seite 2: Einleitung
EINLEITUNG Herzlichen Dank für den Kauf einer BAUER Getriebepumpe! Wir freuen uns, Ihnen eine BAUER Getriebepumpe mit modernster Technik und bester Qualität zu bieten. Dieses Handbuch behandelt Betrieb und Wartung der BAUER Getriebepumpe. Die Betriebsanleitung erhält aus Gründen der Übersichtlichkeit und wegen der möglichen Vielzahl nicht sämtliche Detailinformationen und kann insbesondere nicht jeden denkbaren Fall des Betriebes und... - Seite 3 Es ist sehr wichtig, die ganze Seriennummergruppe, einschließlich aller Buchstaben, und zwar sowohl von Maschine als auch von ihren relevanten Bauteilen bei allen Garantieansprüchen und den mit dieser Maschine zusammenhängenden Schriftwechsel anzugeben. Auf diesen Punkt kann nicht genug hingewiesen werden. Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009...
- Seite 4 Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung, der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. Die BAUER Getriebepumpe darf nur von Personen benutzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind. Die einschlägigen Unfallverhütungsvorschriften sowie die sonstigen allgemein anerkannten sicherheitstechnischen, arbeitsmedizinischen und straßenverkehrsrechtlichen Regeln sind...
-
Seite 5: Inhaltsverzeichnis
FEHLERBESCHREIBUNG ..........................24 MAßBLÄTTER ............................25 10.1 Maßblatt SX 1000 ..........................25 10.2 Maßblatt SX 2000 ..........................26 MONTAGEANLEITUNG FÜR GLEITRINGDICHTUNG Ø 50 FÜR SX 1000 UND SX 2000 ....27 KONFORMITÄTSERKLÄRUNG ......................33 Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009... -
Seite 6: Allgemeine Sicherheits- Und Unfallverhütungsvorschriften
15.Zwischen Traktor und Gerät darf sich niemand aufhalten, ohne dass das Fahrzeug gegen Wegrollen durch die Feststellbremse und/oder Unterlegkeile gesichert ist! 16.Klappbare Abstützeinrichtungen vor dem Straßentransport einschwenken und arretieren! 17.Gerät und Traktor gegen Wegrollen sichern! Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009... - Seite 7 Hydraulik sowohl traktor- als auch geräteseitig drucklos ist! 4. Hydraulikschlauchleitungen regelmäßig kontrollieren und bei Beschädigung und Alterung austauschen! Die Austauschschlauchleitungen müssen den technischen Anforderungen des Geräteherstellers entsprechen! 5. Bei der Suche nach Leckstellen wegen Verletzungsgefahr geeignete Hilfsmitteln verwenden! Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009...
- Seite 8 7. Bei Ausführungen von elektrischen Schweißarbeiten am Traktor und angebauten Geräten, Kabel am Generator und der Batterie abklemmen! 8. Ersatzteile müssen mindestens den vom Gerätehersteller festgelegten technischen Anforderungen entsprechen! Dies ist z.B. durch Originalersatzteile gegeben! Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009...
-
Seite 9: Allgemeines
Schieber). Beim Hantieren mit Gülle im Stallbereich ist für eine ausreichende Zwangsbelüftung des Stallbereiches zu sorgen. BAUER Erzeugnisse sind mit Sorgfalt und unter laufender Kontrolle hergestellte Maschinen und Geräte. Die Dickstoffpumpen der Serie MAGNUM werden allen Anforderungen, die an solche Geräte in der Landwirtschaft gestellt werden, gerecht. -
Seite 10: Inbetriebnahme
Immer die kürzestmögliche Saugleitung verwenden. Überprüfen ob die Saugleitung dicht und in einem guten Zustand ist. Immer versichern dass das Medium homogenisiert ist. Schwierige Saugbedingungen können die Pumpleistung beeinträchtigen und zu Kavitation führen Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009... - Seite 11 Nach Veränderung des Ansauggeräusches Selbstsaugeinrichtung abstellen, und Zapfwelle beim Traktor starten, mit ca. 300 [1/min] Den Absperrschieber langsam öffnen und die Motordrehzahl solange konstant halten, bis am Ende der Druckleitung beim Verteilergerät das Fördermedium austritt. Erst dann Drehzahl Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009...
- Seite 12 Schläuche auf vollkommene Dichtheit zu prüfen. Darüber hinaus kann eine ACHTUNG! hängen gebliebene Kugel als Ursache auftreten. Lassen Sie den Öler geöffnet, um die bestmögliche Wirkungsweise der Ansaugeinrichtung zu gewährleisten. Anfahr- und Druckstöße durch jähes Einkuppeln der Zapfwelle sollen ACHTUNG! vermieden werden. Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009...
-
Seite 13: Selbstsaugeinrichtung (Sse) Hydraulisch Für Kreiselpumpen
Rückschlagklappe mit den Hebel während des Ansaugens zuzudrücken. Die Feder unterstützt das Schließen der Rückschlagklappe nach Abstellen der Kreiselpumpe. Bei der hydraulischen Selbstsaugeinrichtung soll die Kreiselpumpe beim Ansaugvorgang nicht mitlaufen. Die SSE kann direkt vom Traktor aus bedient werden. Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009... - Seite 14 Kraftaufwand bewegen. Bei Undichtheiten bzw. bei Verstopfungen kann kein Unterdruck aufgebaut werden. Achtung: Wird nur die Schwimmdecke der Güllegrube mit dem Saugschlauch durchstoßen bzw. zu wenig gemixt können relativ feste Bestandteile angesaugt werden und die Saugleitung verstopfen. Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009...
-
Seite 15: Selbstsaugeinrichtung (Sse) Mechanisch Für Kreiselpumpen
Umständen gerade noch füllen, die Kreiselpumpe ist aber nicht in der Lage das Medium weiterzufördern. Achtung: Bei sehr zäher Gülle kann im Vergleich zu Wasser nur die halbe Saughöhe erreicht werden. 3.2 Selbstsaugeinrichtung (SSE) mechanisch für Kreiselpumpen Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009... - Seite 16 Kraftaufwand bewegen. Bei Undichtheiten bzw. bei Verstopfungen kann kein Unterdruck aufgebaut werden. Achtung: Wird nur die Schwimmdecke der Güllegrube mit dem Saugschlauch durchstoßen bzw. zu wenig gemixt können relativ feste Bestandteile angesaugt werden und die Saugleitung verstopfen. Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009...
-
Seite 17: Selbstsaugeinrichtungskompressor Elektrisch 12Vdc
Selbstsaugeinrichtungskompressor starten (je nach Medium und TS Gehalt zwischen 1 und 4 Minuten) Aggregat einschalten und nach einer weiteren Minute den Kompressor wieder ausschalten. Der Kompressor darf nicht länger als 15 Minuten an einem Stück eingeschalten sein! Ansonsten können durch Überhitzung Lagerschäden auftreten! Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009... - Seite 18 Spannung von 12 VDC ( Gleichstrom ) angespeist werden! Die Leistungsaufnahme beträgt 100 A. Der Motor ist mit einem 100 A I/O Schalter und einer dementsprechenden 100A Sicherung zu versehen. Motor Anschluss 12 VDC Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009...
-
Seite 19: Wartung Und Pflege
Für die Entsorgung von Pumpen und Pumpenteilen aus Reparatur und Instandhaltungstätigkeiten sowie bei Außerbetriebnahme sind die jeweils geltenden örtlichen Gesetze und Vorschriften zu beachten. Dies gilt insbesondere für die Behandlung von Mediumresten im Pumpenkörper. Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009... -
Seite 20: Hinweise Für Einen Sicheren Und Störungsfreien Betrieb Der Magnum Güllepumpe
Betrieb der MAGNUM Güllepumpe Bei der Inbetriebnahme einer Magnum Güllepumpe ist auf nachstehende Punkte zu achten: 1. Saugleitung mit ORIGINAL Bauer Kupplungsteilen ausstatten Die Saugleitung darf nicht hängend an der Pumpe installiert sein. ( nicht entlastet ) Die Saugleitung muß immer steigend verlaufen ( kein durchhängen - Lufteinschlüsse) Die Saugleitung muß... - Seite 21 Wärmeentwicklung bei der Gleitringdichtung so hoch, daß es zu Wärmespannungsrissen u. Mangelschmierung der Gleitflächen kommen kann. 11. Bei sehr langen Einsatzzeiten ist die Temperatur beim Getriebe zu überwachen. (Soll 100°C nicht übersteigen) 12. Pumpe nach jedem Einsatz spülen bzw. reinigen. Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009...
-
Seite 22: Diagramm Leistungskurven Sx 1000
6 DIAGRAMM LEISTUNGSKURVEN SX 1000 Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009... -
Seite 23: Diagramm Leistungskurven Sx 2000
7 DIAGRAMM LEISTUNGSKURVEN SX 2000 Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009... -
Seite 24: Technische Daten
Fördermenge läßt nach Saugleitung verlegt Saugleitung reinigen Laufrad verstopft Laufrad reinigen Saugvorgang mit Selbstsaug- Hängengebliebene Kugel Kupplung öffnen und wieder einrichtung unterbrochen schließen Undichte Verbindungen und Dichtung oder Schläuche Schläuche wechseln Gleitringdichtung defekt Gleitringdichtung wechseln Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009... -
Seite 25: Maßblätter
10 MAßBLÄTTER 10.1 Maßblatt SX 1000 Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009... -
Seite 26: Maßblatt Sx 2000
10.2 Maßblatt SX 2000 Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009... -
Seite 27: Montageanleitung Für Gleitringdichtung Ø 50 Für Sx 1000 Und Sx 2000
Klebeband zum Abdecken der scharfen Kanten bei der Paßfedernut Molykote zum Schmieren der Gleitflächen f. O - Ringe Imbusschlüssel für Gewindestifte bei der Gleitringdichtung Messer zum Trennen des Klebebandes Montageset zum Einstellen d. Funktionslänge der Gleitringdichtung Hülse Scheibe Mutter Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009... - Seite 28 Abdecken der scharfen Kante bei der Paßfedernut zum Schutze des O - Ringes beim rotierenden Teil nur bis zum Ende des Konus. Ende Konus Passfedernut Mit Molykote zur Reibverminderung der O – Ringe Pumpenwelle besprühen. (auch mit Wasser, Alkohol oder Silikonfett möglich ) Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009...
- Seite 29 Montage des Gegenringes Nut u. Verdrehsicherung müssen fluchten Gegenring Verdrehsicherung Detail X Dtail X Vorbereitung des rotierenden Teiles Entfernen des Gewindestiftes Gewinde mit Loctite benetzen O - Ring innen mit Gleitmittel besprühen Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009...
- Seite 30 Hinaufdrücken der Gleitringdichtung Einlegen der Scheibe Scheibe muß so positioniert sein, daß man über den Schlitz zu den Gewindestiften der Gleitringdichtung kommt. Aufsetzen der Hülse Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009...
- Seite 31 Mutter von Hand aus anziehen Mit dem Imbusschlüssel die mit Loctite benetzten Gewindestifte anziehen. Entfernen des Klebebandes Das in der Anleitung angeführte Montageset kann bei uns angefordert werden. Einbauzeichnung mit Gleitringdichtung, Laufradnabe und Laufrad Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009...
- Seite 32 Gleitringdichtung 50 mm EINZELHEIT GLD 061 6547 47,5 ±0,5 Einbaumaß Bezugsfläche für 47,5u0,5 Gleitringdichtung SCHNITT A-A Betriebsanleitung für BAUER Getriebepumpe – Version XI-2009...
-
Seite 33: Konformitätserklärung
Getriebepumpe mit SSE den einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG sinngemäß entspricht. Bei einer nicht mit Bauer GmbH abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Folgende Normen derzeit gültigen Fassung wurden sinngemäß angewandt: DIN EN ISO 12100-1 Sicherheit von Maschinen - Grundbegriffe, allgemeine Gestaltungsleitsätze, Teil 1: Grundsätzliche...
