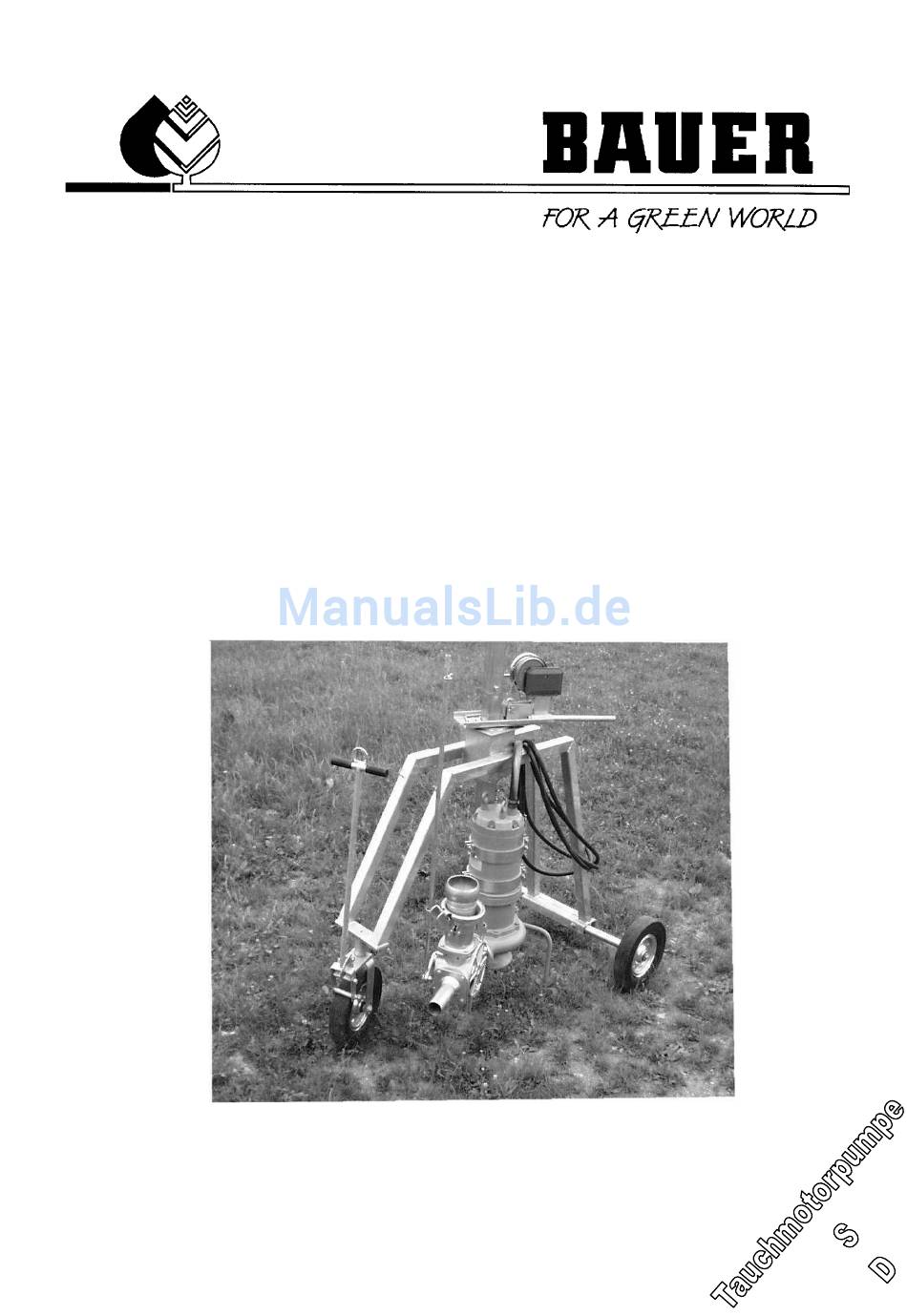

- Seite 1 BETRIEBSANLEITUNG für Tauchmotorpumpe Magnum S Version X-2010...
-
Seite 2: Einleitung
Wir weisen darauf hin, daß der Inhalt dieser Betriebsanleitung nicht Teil einer früheren oder bestehender Vereinbarung, Zusage oder eines Rechtsverhältnisses ist, oder dieses abändern soll. Sämtliche Verpflichtungen der Firma BAUER ergeben sich aus dem jeweiligen Verkaufvertrag, der auch die vollständige und allein gültige Gewährleistungsregelung enthält. Diese vertragliche Gewährleistungsbestimmungen werden durch die Ausführungen dieser Betriebsanleitung weder erweitert noch beschränkt. - Seite 3 Es ist sehr wichtig, die ganze Seriennummergruppe, einschließlich aller Buchstaben, und zwar sowohl von Maschine als auch von ihren relevanten Bauteilen bei allen Garantieansprüchen und den mit dieser Maschine zusammenhängenden Schriftwechsel anzugeben. Auf diesen Punkt kann nicht genug hingewiesen werden. Betriebsanleitung für BAUER Tauchmotorpumpe / Version X-2010...
-
Seite 4: Allgemeine Sicherheitshinweise
Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. • Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung, der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. • Die BAUER Tauchmotorpumpe darf nur von Personen benutzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind. • Die einschlägigen... -
Seite 5: Inhaltsverzeichnis
Einstellungen ............................ 14 4.3.5 Handbetrieb ............................14 4.3.6 Intervallbetrieb ..........................14 4.3.7 Störungen ............................15 4.3.8 Sicherheitshinweise ......................... 15 WARTUNG UND PFLEGE ..........................16 TECHNISCHE DATEN ........................... 16 FEHLERBESCHREIBUNG ..........................17 KONFORMITÄTSERKLÄRUNG ........................19 Betriebsanleitung für BAUER Tauchmotorpumpe / Version X-2010... -
Seite 6: Allgemeine Sicherheits- Und Unfallverhütungs-Vorschriften
4. Bei Betätigung der Außenbedienung für den Dreipunktanbau nicht zwischen Traktor und Gerät treten! 5. In der Transportstellung des Gerätes immer auf ausreichende seitliche Arretierung des Traktor- Dreipunktgestänges achten! 6. Bei Straßenfahrt mit ausgehobenem Gerät muß der Bedienungshebel gegen Senken verriegelt sein! Betriebsanleitung für BAUER Tauchmotorpumpe / Version X-2010... - Seite 7 8. Elektrisch angetriebene Geräte dürfen in feuchten oder in feuergefährlichen Räumen nur verwendet werden, wenn sie gegen Feuchtigkeit und Staub ausreichend geschützt sind! 9. Durch Abdecken von Elektromotoren kann ein Wärmestau mit hohen Temperaturen auftreten, so daß die Betriebsmittel zerstört werden und Brände entstehen können! Betriebsanleitung für BAUER Tauchmotorpumpe / Version X-2010...
-
Seite 8: Allgemeines
Dies ist z.B. durch Originalersatzteile gegeben! 2 ALLGEMEINES BAUER Erzeugnisse sind mit Sorgfalt und unter laufender Kontrolle hergestellte Maschinen und Geräte. Die Dickstoffpumpen der Serie MAGNUM werden allen Anforderungen, die an solche Geräte in der Landwirtschaft gestellt werden, gerecht. Sie sind für die Förderung von dünnflüssiger Gülle bis zu Flüssigkeiten mit Feststoffanteilen wie Stroh, Fasern oder Klumpen, bestens geeignet. -
Seite 9: Beschreibung

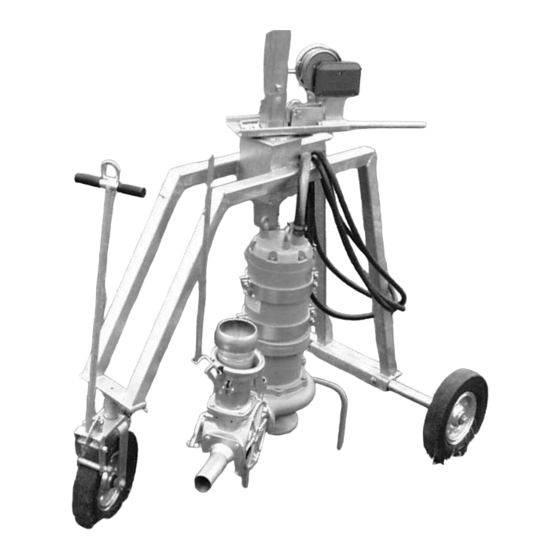

3 BESCHREIBUNG Die Tauchmotorpumpe MAGNUM S besteht aus dem Drehstromtauchmotor mit Anschlußkabel, dem Ölge- häuse, sowie dem Pumpengehäuse mit Schneideinrichtung und Laufrad. Der an das Pumpengehäuse angeflanschte Elektromotor besitzt je nach Ausführung eine Motorleistung von 4 / 5,5 / 7,5 / 11 oder 15 KW. -
Seite 10: Handbetrieb
(Beim Absenken der Pumpe im Stillstand besteht Verstopfungsgefahr – Pfropfenbildung) 4.1 Handbetrieb 4.1.1 Schaltkasteneinbauten 3 Stück Schütz mit Zeitglied für Stern - Dreieck – Anlauf. Motorschutzeinrichtungen: • Motorschutzrelais zur Stromüberwachung • Thermistorauslöserelais zur Temperaturüberwachung Betriebsanleitung für BAUER Tauchmotorpumpe / Version X-2010... -
Seite 11: Bedienungselemente
3 Sekunden Motorschutzrelais: siehe Z.Nr. 018 2565.4 automatische Rückstellung 4.1.5 Betrieb • Leuchttaster grün betätigen: Der Motor läuft an und wird nach ca. 3 Sekunden automatisch von „Stern“ auf „Dreieck“ umgeschaltet. Grüner Leuchttaster leuchtet. Betriebsanleitung für BAUER Tauchmotorpumpe / Version X-2010... -
Seite 12: Störungen
Handbetrieb, der Motor wird mit den beiden Leuchttastern ein - bzw. ausgeschaltet. Automatikbetrieb, der Motor wird über Schwimmerschalter gesteuert. Leuchttaster grün zum Starten des Motors im Hand - und Automatikbetrieb. Leuchttaster rot zum Stoppen des Motors im Handbetrieb Betriebsanleitung für BAUER Tauchmotorpumpe / Version X-2010... -
Seite 13: Anschlüsse
Sicherheitsschild anbringen! 4.3 Intervallbetrieb 4.3.1 Schaltkasteneinbauten Drei Stück Schütz mit Zeitglied für Stern - Dreieck - Anlauf. Motorschutzeinrichtungen : • Motorschutzrelais zur Stromüberwachung • Thermistorauslöserelais zur Temperaturüberwachung Impuls - Pausen - Relais für Intervallbetrieb. Betriebsanleitung für BAUER Tauchmotorpumpe / Version X-2010... -
Seite 14: Bedienungselemente
5. Stellen Sie das Datum richtig ein, Schritt 2 und 3 wiederholen 6. Schließen Sie die Eingabe ab: Taste OK 2.Einstellen der Parameter WOCHENSCHALTUHR und INTERVALL Parameterblöcke: B09 Intervall Parameter B11 Wochenschaltuhr Parameter B17 Betriebsstundenzähler Wert Betriebsanleitung für BAUER Tauchmotorpumpe / Version X-2010... -
Seite 15: Störungen
Wahlschalter auf „0“ Stellen, Leuchttaster rot erlischt und Hupe schaltet ab. • Motor läßt sich nicht starten: Stromversorgung überprüfen. Steuerspannungssicherung „F3“ überprüfen. 4.3.8 Sicherheitshinweise Bei Arbeiten am Anlasser unbedingt Stromversorgung unterbrechen. Im Automatikbetrieb läuft der Motor ohne Warnung an! ACHTUNG! Sicherheitsschild anbringen! Betriebsanleitung für BAUER Tauchmotorpumpe / Version X-2010... -
Seite 16: Wartung Und Pflege
3,7 - 5,2 4,6 - 7,1 7,4 - 11,3 8 - 11,4 Ölmenge 3,5 l Motoröl- SAE 20 W-20 (SAE HD30) Motorenöl: Engine Oil; Viscosity Grade SAE20W20 or SAE20;SAE HD30; Quality Level API CF/SF Betriebsanleitung für BAUER Tauchmotorpumpe / Version X-2010... -
Seite 17: Fehlerbeschreibung
Leuchttaster rot leuchtet! Motorschutzeinrichtung hat Motor Störungsursache beheben abgeschaltet Bei Handbetrieb erlischt der rote Leuchttaster. Bei Niveau- und Intervallbetrieb den Wahlschalter auf „0“ stellen, danach erlischt der rote Leuchttaster und Hupe schaltet ab. Betriebsanleitung für BAUER Tauchmotorpumpe / Version X-2010... - Seite 18 22.06.01 Gw Anschlussplan: 345 9900.4 Röhren- u. Pumpenwerk BAUER GmbH 8570 Voitsberg Betriebsanleitung für BAUER Tauchmotorpumpe / Version X-2010...
-
Seite 19: Konformitätserklärung
Diese Maschinenreihe ist entwickelt und gefertigt in Übereinstimmung mit der Norm: EN 809 in der auch die normativen Verweisungen auf EN 292-1 - 1991, EN 292-2 – 1991, EN 294 - 1992 und EN 349 enthalten sind. Voitsberg, 2002 Leitung Entwicklung/Konstruktion Betriebsanleitung für BAUER Tauchmotorpumpe / Version X-2010...
