Die BAUER Tauchmotorpumpe CSPH und ESPH ist mit einer Leckageüberwachung ausgestattet. Diese ist
nur aktiv, wenn im Schaltschrank ein Relais für Leckageüberwachung montiert ist. (siehe Zubehör – Bauer
Steuerung). Außerdem ist der Drehstromtauchmotor der Tauchmotorpumpe CSPH und ESPH durch
Isolationsklasse H (60°C bis 180°C) geschützt und ist daher auch bei Umgebungstemperaturen
(Mediumtemperaturen) bis 60 °C einsetzbar.
4 MONTAGEANLEIUNG
4.1 Montage des Führungsrohrs und der Führungsrohrhalterung.
Die Führungsrohrhalterung wird über das Führungsrohr geschoben und am Silorand/Grubendecke verankert.
Das Führungsrohr wird mit einer Wasserwaage ins Lot gebracht. Danach richtet sich die Positionierung und
Verankerung des Bodenlagers.
4.2 Montage des Auslegers und der Seilwinde.
Der Ausleger wird auf das Führungsrohr aufgesetzt, die Halterung für die Seilwinde, sowie der Drehhebel laut
Skizze mittels Klemmlaschen montiert (siehe Abbildung 1).

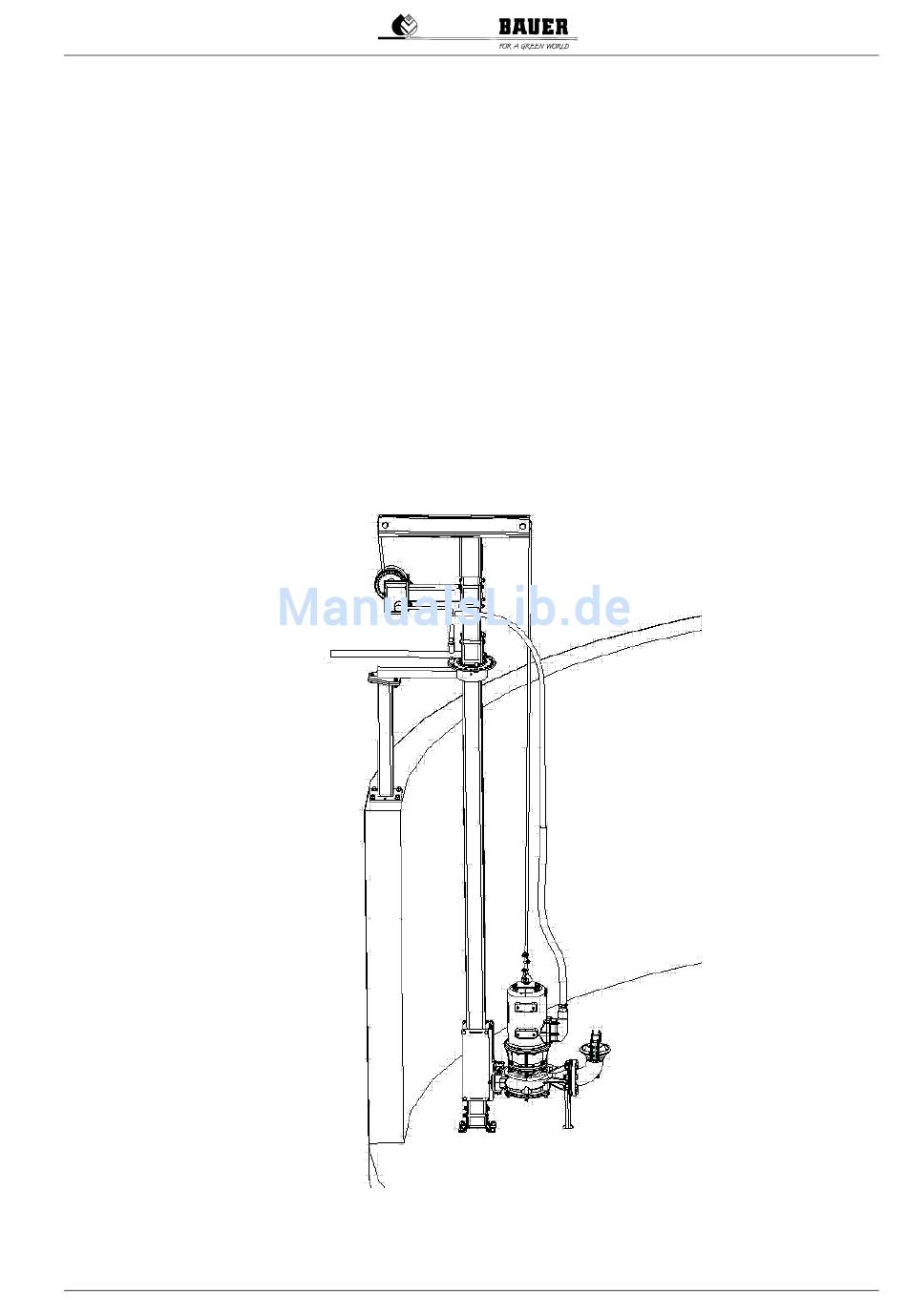

Abbildung 1 Aufhängung der Pumpe nur mittels vormontierter Halterung erlaubt.
Betriebsanleitung für BAUER Tauchmotorpumpe – Version II - 2010
13
