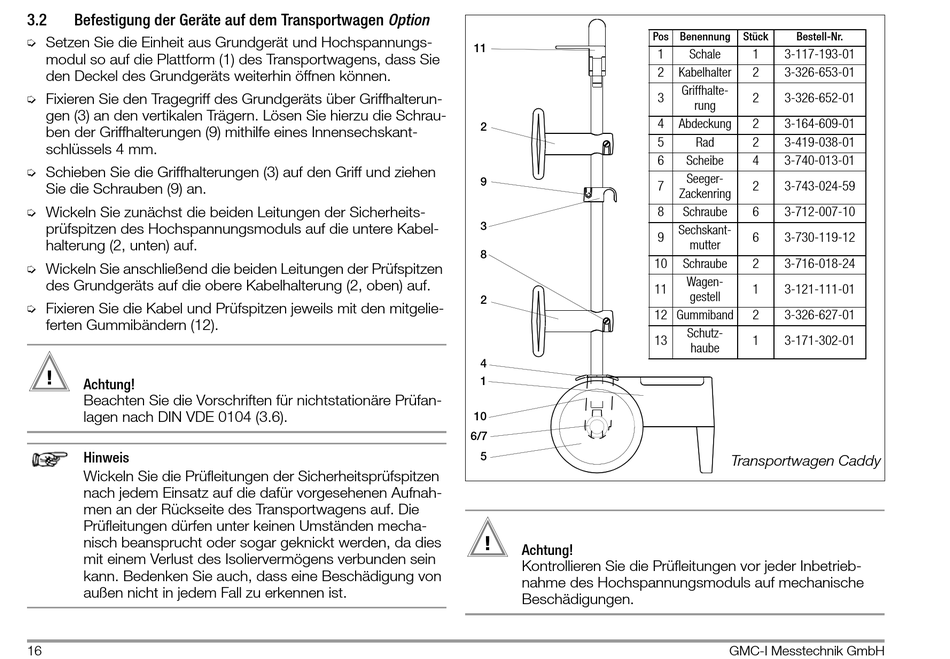

3.2
Befestigung der Geräte auf dem Transportwagen Option
Ð
Setzen Sie die Einheit aus Grundgerät und Hochspannungs-
modul so auf die Plattform (1) des Transportwagens, dass Sie
den Deckel des Grundgeräts weiterhin öffnen können.
Ð
Fixieren Sie den Tragegriff des Grundgeräts über Griffhalterun-
gen (3) an den vertikalen Trägern. Lösen Sie hierzu die Schrau-
ben der Griffhalterungen (9) mithilfe eines Innensechskant-
schlüssels 4 mm.
Ð
Schieben Sie die Griffhalterungen (3) auf den Griff und ziehen
Sie die Schrauben (9) an.
Ð
Wickeln Sie zunächst die beiden Leitungen der Sicherheits-
prüfspitzen des Hochspannungsmoduls auf die untere Kabel-
halterung (2, unten) auf.
Ð
Wickeln Sie anschließend die beiden Leitungen der Prüfspitzen
des Grundgeräts auf die obere Kabelhalterung (2, oben) auf.
Ð
Fixieren Sie die Kabel und Prüfspitzen jeweils mit den mitgelie-
ferten Gummibändern (12).
!
Achtung!
Beachten Sie die Vorschriften für nichtstationäre Prüfan-
lagen nach DIN VDE 0104 (3.6).
Hinweis
Wickeln Sie die Prüfleitungen der Sicherheitsprüfspitzen
nach jedem Einsatz auf die dafür vorgesehenen Aufnah-
men an der Rückseite des Transportwagens auf. Die
Prüfleitungen dürfen unter keinen Umständen mecha-
nisch beansprucht oder sogar geknickt werden, da dies
mit einem Verlust des Isoliervermögens verbunden sein
kann. Bedenken Sie auch, dass eine Beschädigung von
außen nicht in jedem Fall zu erkennen ist.
16
.
11
2
9
3
8
2
4
1
10
6/7
5
!
Achtung!
Kontrollieren Sie die Prüfleitungen vor jeder Inbetrieb-
nahme des Hochspannungsmoduls auf mechanische
Beschädigungen.
Pos Benennung
Stück
Bestell-Nr.
1
Schale
1
3-117-193-01
2
Kabelhalter
2
3-326-653-01
Griffhalte-
3
2
3-326-652-01
rung
4
Abdeckung
2
3-164-609-01
5
Rad
2
3-419-038-01
6
Scheibe
4
3-740-013-01
Seeger-
7
2
3-743-024-59
Zackenring
8
Schraube
6
3-712-007-10
Sechskant-
9
6
3-730-119-12
mutter
10
Schraube
2
3-716-018-24
Wagen-
11
1
3-121-111-01
gestell
12 Gummiband
2
3-326-627-01
Schutz-
13
1
3-171-302-01
haube
Transportwagen Caddy
