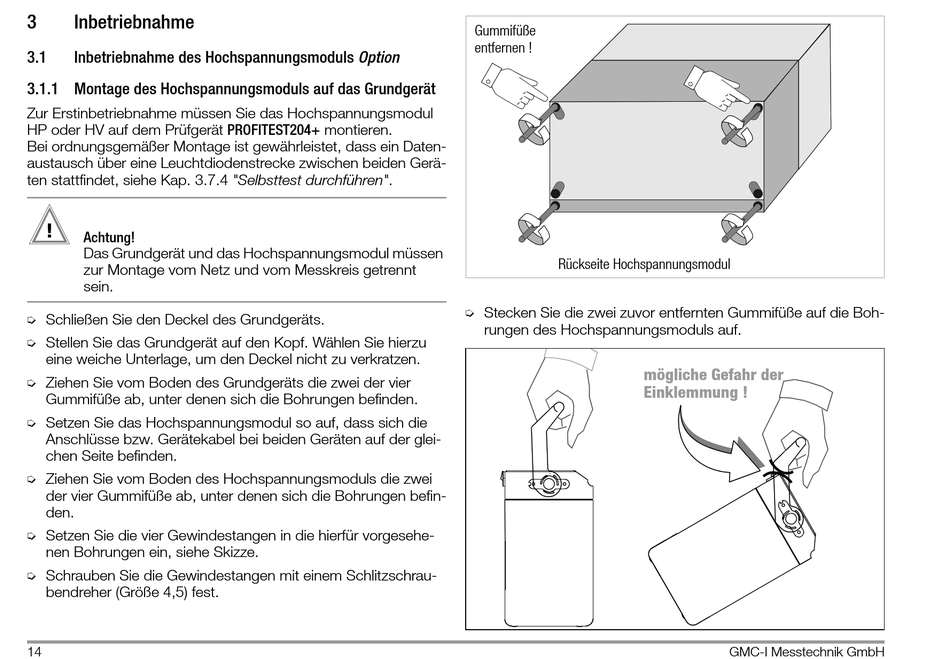

Inbetriebnahme
3.1
Inbetriebnahme des Hochspannungsmoduls Option
3.1.1 Montage des Hochspannungsmoduls auf das Grundgerät
Zur Erstinbetriebnahme müssen Sie das Hochspannungsmodul
HP oder HV auf dem Prüfgerät PROFITEST204+ montieren.
Bei ordnungsgemäßer Montage ist gewährleistet, dass ein Daten-
austausch über eine Leuchtdiodenstrecke zwischen beiden Gerä-
ten stattfindet, siehe Kap. 3.7.4 "Selbsttest durchführen".
!
Achtung!
Das Grundgerät und das Hochspannungsmodul müssen
zur Montage vom Netz und vom Messkreis getrennt
sein.
Ð
Schließen Sie den Deckel des Grundgeräts.
Ð
Stellen Sie das Grundgerät auf den Kopf. Wählen Sie hierzu
eine weiche Unterlage, um den Deckel nicht zu verkratzen.
Ð
Ziehen Sie vom Boden des Grundgeräts die zwei der vier
Gummifüße ab, unter denen sich die Bohrungen befinden.
Ð
Setzen Sie das Hochspannungsmodul so auf, dass sich die
Anschlüsse bzw. Gerätekabel bei beiden Geräten auf der glei-
chen Seite befinden.
Ð
Ziehen Sie vom Boden des Hochspannungsmoduls die zwei
der vier Gummifüße ab, unter denen sich die Bohrungen befin-
den.
Ð
Setzen Sie die vier Gewindestangen in die hierfür vorgesehe-
nen Bohrungen ein, siehe Skizze.
Ð
Schrauben Sie die Gewindestangen mit einem Schlitzschrau-
bendreher (Größe 4,5) fest.
14
Gummifüße
entfernen !
.
Rückseite Hochspannungsmodul
Ð
Stecken Sie die zwei zuvor entfernten Gummifüße auf die Boh-
rungen des Hochspannungsmoduls auf.
mögliche Gefahr der
Einklemmung !
