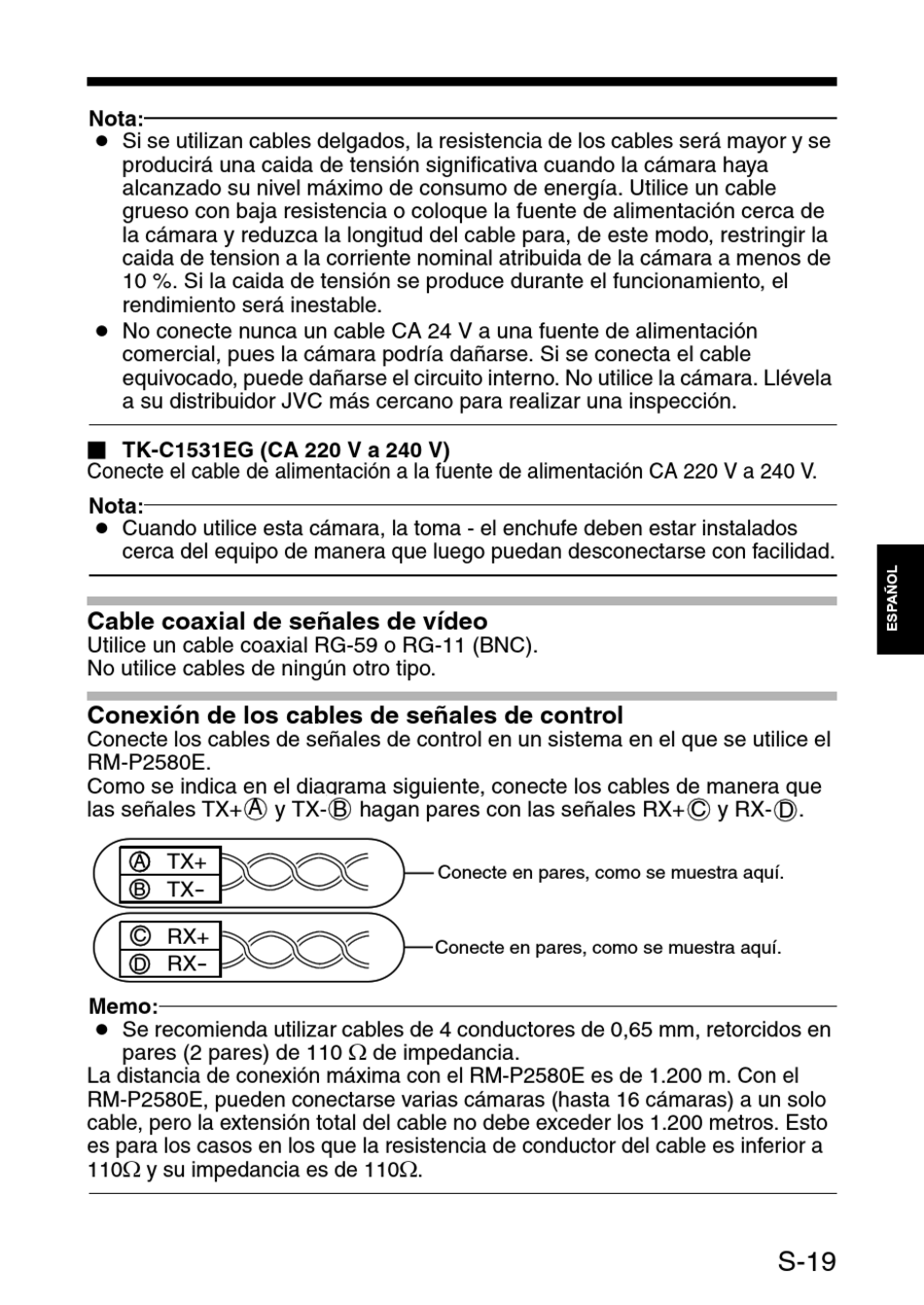

Nota:
● Si se utilizan cables delgados, la resistencia de los cables será mayor y se
producirá una caida de tensión significativa cuando la cámara haya
alcanzado su nivel máximo de consumo de energía. Utilice un cable
grueso con baja resistencia o coloque la fuente de alimentación cerca de
la cámara y reduzca la longitud del cable para, de este modo, restringir la
caida de tension a la corriente nominal atribuida de la cámara a menos de
10 %. Si la caida de tensión se produce durante el funcionamiento, el
rendimiento será inestable.
● No conecte nunca un cable CA 24 V a una fuente de alimentación
comercial, pues la cámara podría dañarse. Si se conecta el cable
equivocado, puede dañarse el circuito interno. No utilice la cámara. Llévela
a su distribuidor JVC más cercano para realizar una inspección.
TK-C1531EG (CA 220 V a 240 V)
Conecte el cable de alimentación a la fuente de alimentación CA 220 V a 240 V.
Nota:
● Cuando utilice esta cámara, la toma - el enchufe deben estar instalados
cerca del equipo de manera que luego puedan desconectarse con facilidad.
Cable coaxial de señales de vídeo
Utilice un cable coaxial RG-59 o RG-11 (BNC).
No utilice cables de ningún otro tipo.
Conexión de los cables de señales de control
Conecte los cables de señales de control en un sistema en el que se utilice el
RM-P2580E.
Como se indica en el diagrama siguiente, conecte los cables de manera que
A
las señales TX+
TX+
A
TX-
B
RX+
C
RX-
D
Memo:
● Se recomienda utilizar cables de 4 conductores de 0,65 mm, retorcidos en
pares (2 pares) de 110 K de impedancia.
La distancia de conexión máxima con el RM-P2580E es de 1.200 m. Con el
RM-P2580E, pueden conectarse varias cámaras (hasta 16 cámaras) a un solo
cable, pero la extensión total del cable no debe exceder los 1.200 metros. Esto
es para los casos en los que la resistencia de conductor del cable es inferior a
110K y su impedancia es de 110K.
y TX- B hagan pares con las señales RX+
ˇ
Conecte en pares, como se muestra aquí.
ˇ
Conecte en pares, como se muestra aquí.
D
C y RX- .
S-19
