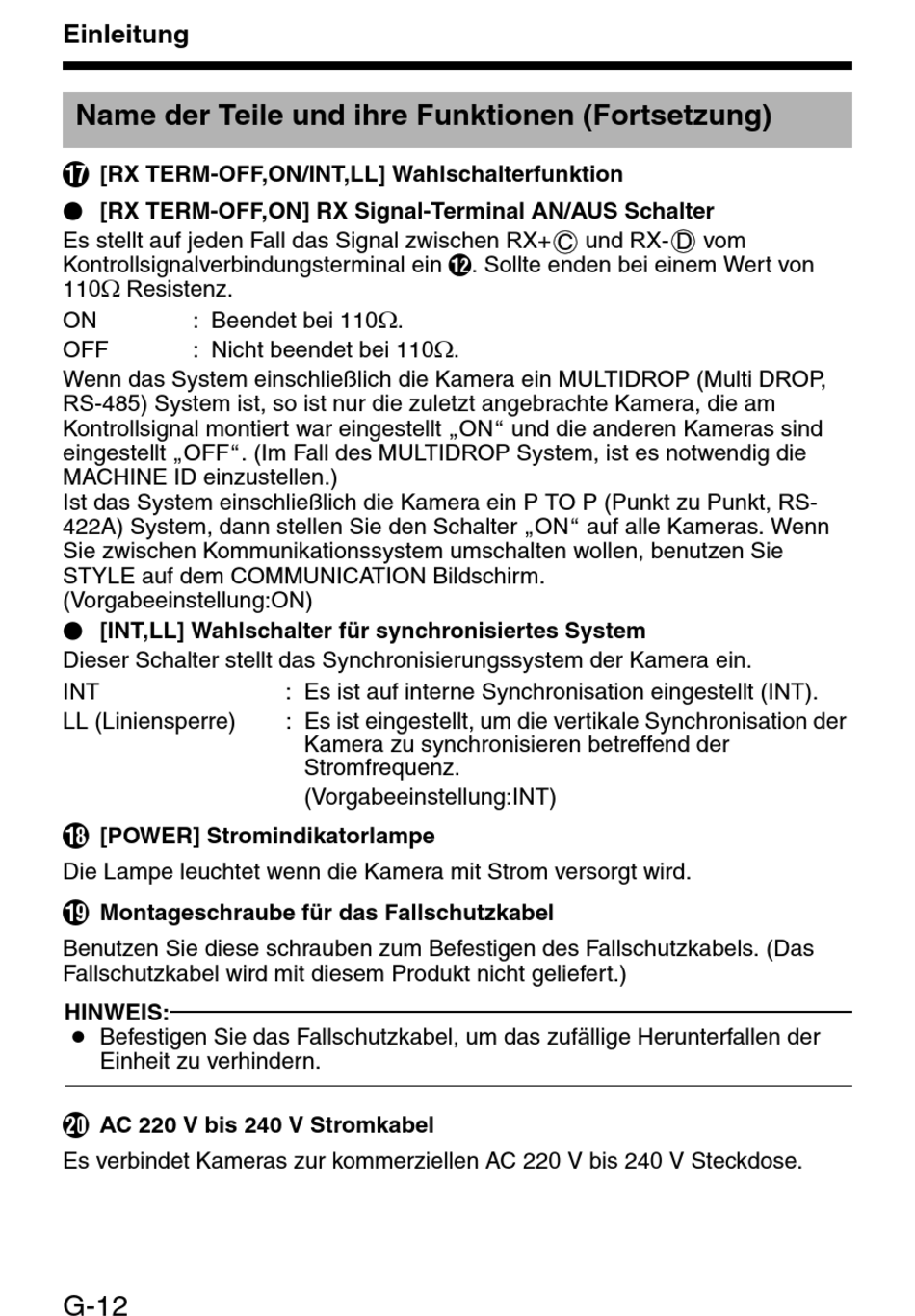

JVC TK-C1530E Bedienungsanleitung Seite 12

Einleitung
Name der Teile und ihre Funktionen (Fortsetzung)
Q
[RX TERM-OFF,ON/INT,LL] Wahlschalterfunktion
[RX TERM-OFF,ON] RX Signal-Terminal AN/AUS Schalter
Es stellt auf jeden Fall das Signal zwischen RX+
Kontrollsignalverbindungsterminal ein L. Sollte enden bei einem Wert von
110K Resistenz.
ON : Beendet bei 110K.
OFF : Nicht beendet bei 110K.
Wenn das System einschließlich die Kamera ein MULTIDROP (Multi DROP,
RS-485) System ist, so ist nur die zuletzt angebrachte Kamera, die am
Kontrollsignal montiert war eingestellt ON und die anderen Kameras sind
eingestellt OFF . (Im Fall des MULTIDROP System, ist es notwendig die
MACHINE ID einzustellen.)
Ist das System einschließlich die Kamera ein P TO P (Punkt zu Punkt, RS-
422A) System, dann stellen Sie den Schalter ON auf alle Kameras. Wenn
Sie zwischen Kommunikationssystem umschalten wollen, benutzen Sie
STYLE auf dem COMMUNICATION Bildschirm.
(Vorgabeeinstellung:ON)
[INT,LL] Wahlschalter für synchronisiertes System
Dieser Schalter stellt das Synchronisierungssystem der Kamera ein.
INT
LL (Liniensperre)
R
[POWER] Stromindikatorlampe
Die Lampe leuchtet wenn die Kamera mit Strom versorgt wird.
S
Montageschraube für das Fallschutzkabel
Benutzen Sie diese schrauben zum Befestigen des Fallschutzkabels. (Das
Fallschutzkabel wird mit diesem Produkt nicht geliefert.)
HINWEIS:
● Befestigen Sie das Fallschutzkabel, um das zufällige Herunterfallen der
Einheit zu verhindern.
T
AC 220 V bis 240 V Stromkabel
Es verbindet Kameras zur kommerziellen AC 220 V bis 240 V Steckdose.
G-12
: Es ist auf interne Synchronisation eingestellt (INT).
: Es ist eingestellt, um die vertikale Synchronisation der
Kamera zu synchronisieren betreffend der
Stromfrequenz.
(Vorgabeeinstellung:INT)
D
C
und RX- vom
