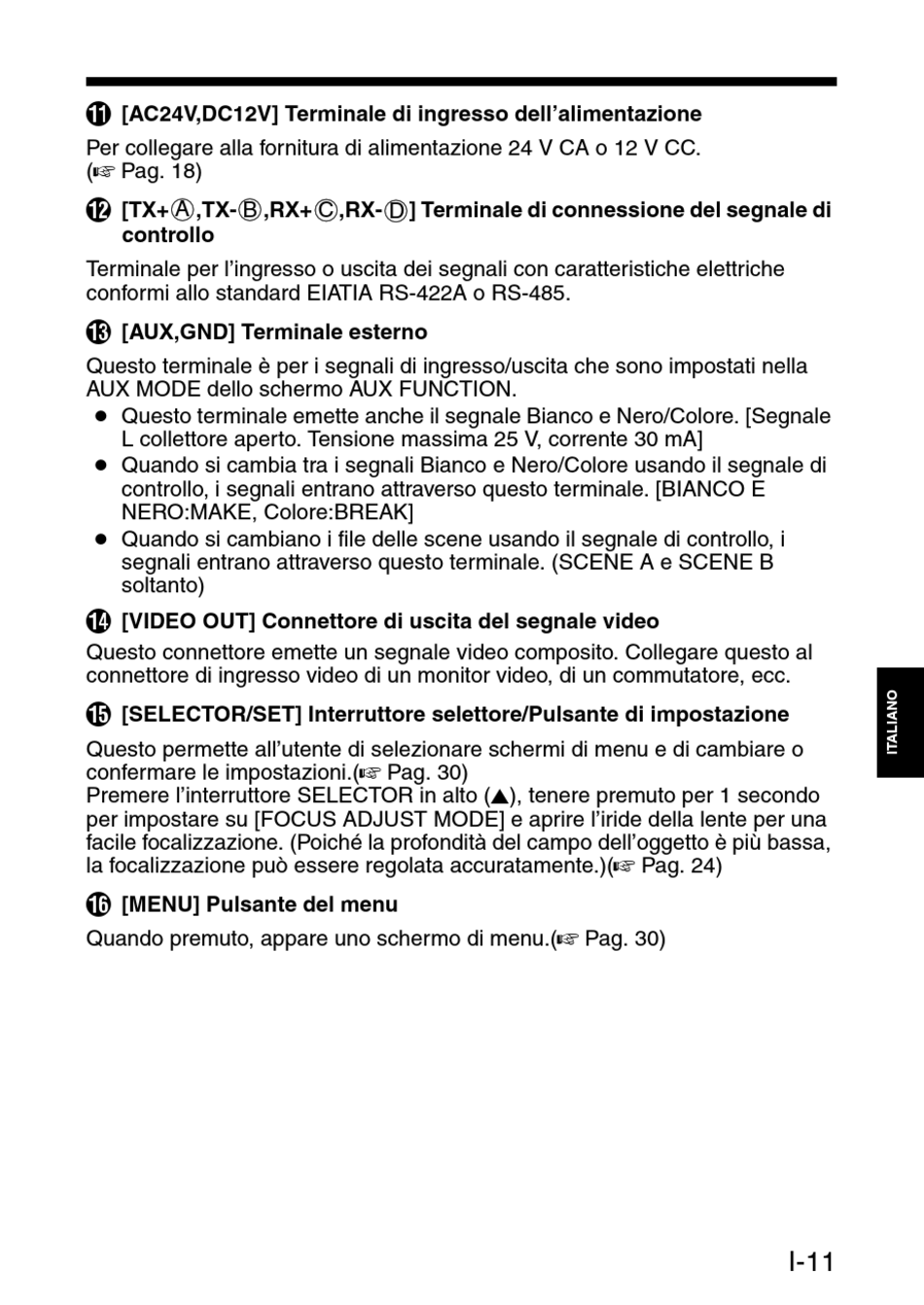

K
[AC24V,DC12V] Terminale di ingresso dell'alimentazione
Per collegare alla fornitura di alimentazione 24 V CA o 12 V CC.
(A Pag. 18)
A
B
L
[TX+ ,TX-
controllo
Terminale per l'ingresso o uscita dei segnali con caratteristiche elettriche
conformi allo standard EIATIA RS-422A o RS-485.
M
[AUX,GND] Terminale esterno
Questo terminale è per i segnali di ingresso/uscita che sono impostati nella
AUX MODE dello schermo AUX FUNCTION.
● Questo terminale emette anche il segnale Bianco e Nero/Colore. [Segnale
L collettore aperto. Tensione massima 25 V, corrente 30 mA]
● Quando si cambia tra i segnali Bianco e Nero/Colore usando il segnale di
controllo, i segnali entrano attraverso questo terminale. [BIANCO E
NERO:MAKE, Colore:BREAK]
● Quando si cambiano i file delle scene usando il segnale di controllo, i
segnali entrano attraverso questo terminale. (SCENE A e SCENE B
soltanto)
N
[VIDEO OUT] Connettore di uscita del segnale video
Questo connettore emette un segnale video composito. Collegare questo al
connettore di ingresso video di un monitor video, di un commutatore, ecc.
O
[SELECTOR/SET] Interruttore selettore/Pulsante di impostazione
Questo permette all'utente di selezionare schermi di menu e di cambiare o
confermare le impostazioni.(A Pag. 30)
Premere l'interruttore SELECTOR in alto (J), tenere premuto per 1 secondo
per impostare su [FOCUS ADJUST MODE] e aprire l'iride della lente per una
facile focalizzazione. (Poiché la profondità del campo dell'oggetto è più bassa,
la focalizzazione può essere regolata accuratamente.)(A Pag. 24)
P
[MENU] Pulsante del menu
Quando premuto, appare uno schermo di menu.(A Pag. 30)
C
D
,RX+ ,RX- ] Terminale di connessione del segnale di
I-11
