Configuration

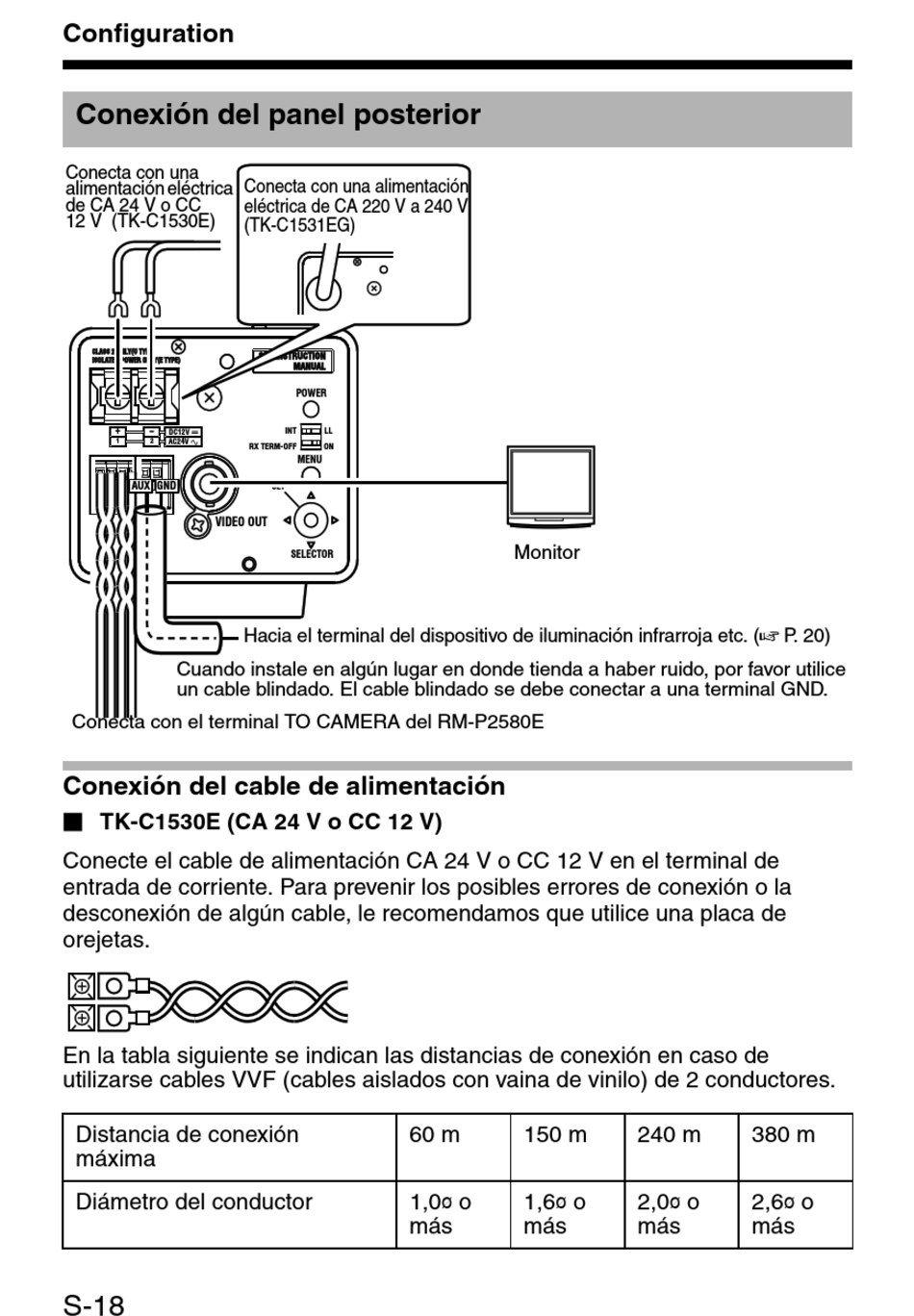

Conexión del panel posterior
Conecta con una
alimentación eléctrica
de CA 24 V o CC
12 V (TK-C1530E)
CLASS 2 ONLY(U TYPE)
ISOLATED POWER ONLY(E TYPE)
+
DC12V d
-
1 2 AC24V H
AUX GND
VIDEO OUT
Cuando instale en algún lugar en donde tienda a haber ruido, por favor utilice
un cable blindado. El cable blindado se debe conectar a una terminal GND.
Conecta con el terminal TO CAMERA del RM-P2580E
Conexión del cable de alimentación
TK-C1530E (CA 24 V o CC 12 V)
Conecte el cable de alimentación CA 24 V o CC 12 V en el terminal de
entrada de corriente. Para prevenir los posibles errores de conexión o la
desconexión de algún cable, le recomendamos que utilice una placa de
orejetas.
En la tabla siguiente se indican las distancias de conexión en caso de
utilizarse cables VVF (cables aislados con vaina de vinilo) de 2 conductores.
Distancia de conexión
máxima
Diámetro del conductor
S-18
Conecta con una alimentación
eléctrica de CA 220 V a 240 V
(TK-C1531EG)
SEE INSTRUCTION
MANUAL
POWER
INT LL
RX TERM-OFF ON
MENU
SET
SELECTOR
Hacia el terminal del dispositivo de iluminación infrarroja etc. (A P. 20)
60 m
1,0R o
más
Monitor
150 m 240 m
1,6R o 2,0R o
más más
380 m
2,6R o
más
