Lüftungssystem iV14V-Top
2.3.5

Zuschneiden des Teleskopkanals

3
2
1

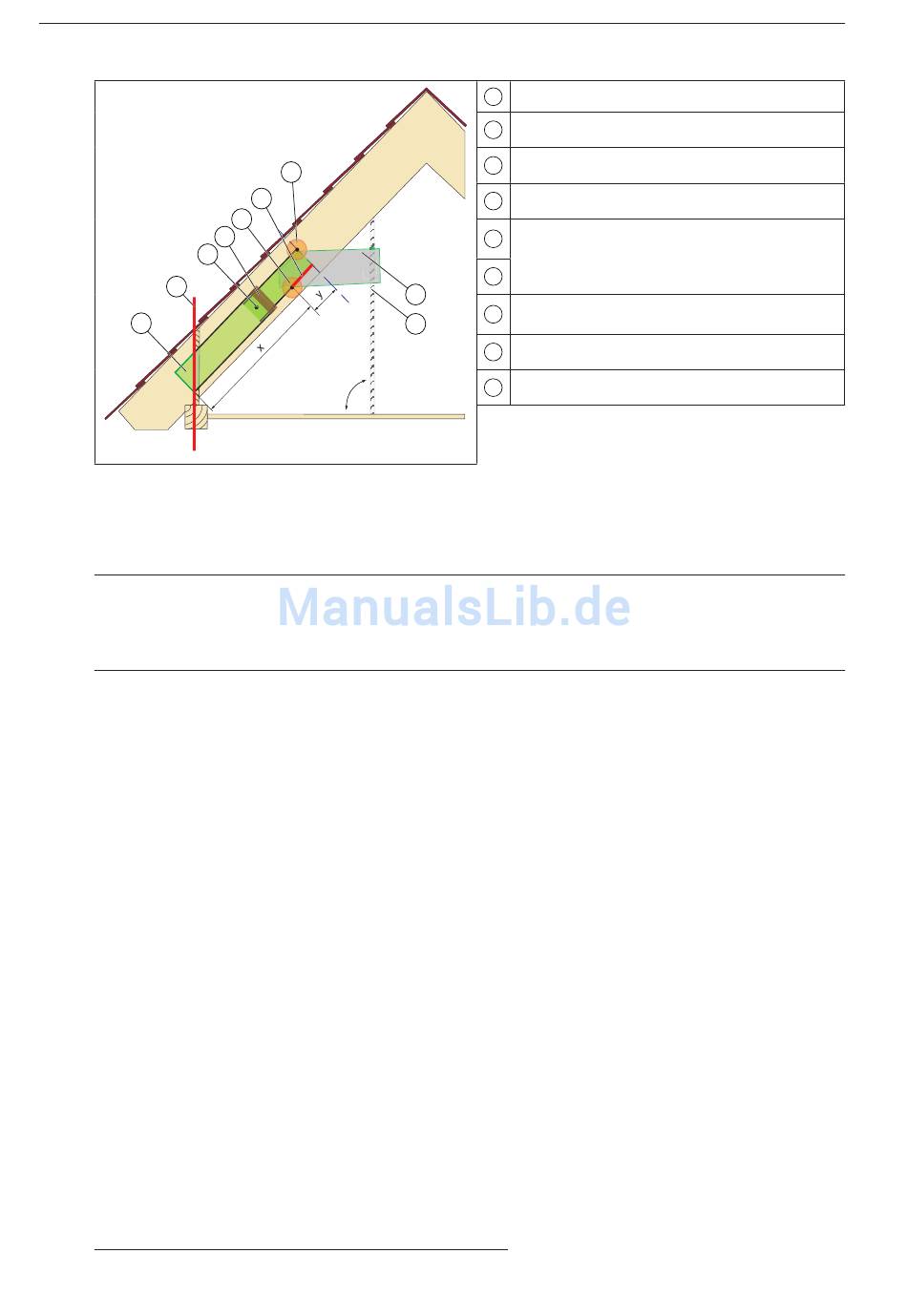

Abbildung 18: Zuschneiden des Teleskopkanals
1. Messen Sie die Länge |y| und übertragen Sie das Maß vom Sparren auf den Teleskopkanal.
2. Messen Sie die Länge |x| zwischen der Schnittkante (2) und dem Schnittpunkt Teleskopkanal/Wandeinbauhül-
se (5) und übertragen Sie das Maß vom Sparren auf den Teleskopkanal.
Hinweis
Wenn die ermittelte Länge des Teleskopkanals (Hülse mit eingeschobenem Kanal) die Länge von 1000 mm unter-
schreitet, kürzen Sie sowohl Hülse auch Kanal.
Beispiel: Wenn die Gesamtlänge 900 mm beträgt, kürzen Sie Hülse und Kanal um je 50 mm. Achten Sie darauf,
den Kanal an der Seite zu kürzen, die der aufgezeichneten Schablone (Dachneigungswinkel) gegenüberliegt.
3. Zeichnen Sie die Linie zur Ermittlung der Schnittkante (2) auf der Teleskophülse an.
4. Zeichnen Sie die Linie zur Ermittlung der Schnittkante (3) auf der Teleskophülse an der Drempelöffnung an.
5. Schneiden Sie die Teleskophülse entlang der Schnittkante (2) und den Kanal entlang der Schnittkante (6) zu
6. Fixieren Sie die Nahtstelle zwischen Hülse und Kanal mit Klebeband (4) und links und rechts mit je einer
Fixierschraube (3)
1) Blechschneidschrauben (Linsenkopf 4,2 x 16 mm) sind im Lieferumfang enthalten.
16
7
6
5
4
90°
1)
.
Überstand Teleskophülse
1
Schnittkante Teleskophülse
2
Fixierschraube (2x)
3
Klebeband
4
Schnittpunkt Teleskopkanal / Wandeinbauhülse
5
(unten)
Schnittkante Teleskopkanal
6
8
Schnittpunkt Teleskopkanal / Wandeinbauhülse
7
(oben)
9
8
Wandeinbauhülse
Unterkonstruktion Trockenwand
9
Lüftungssystem iV14V-Top
Montage- und Bedienungsanleitung, 08/2012
