2.2
Funktions-, Bedien- und Anzeigeelemente
2.2.1
Transformator
ZR31
1

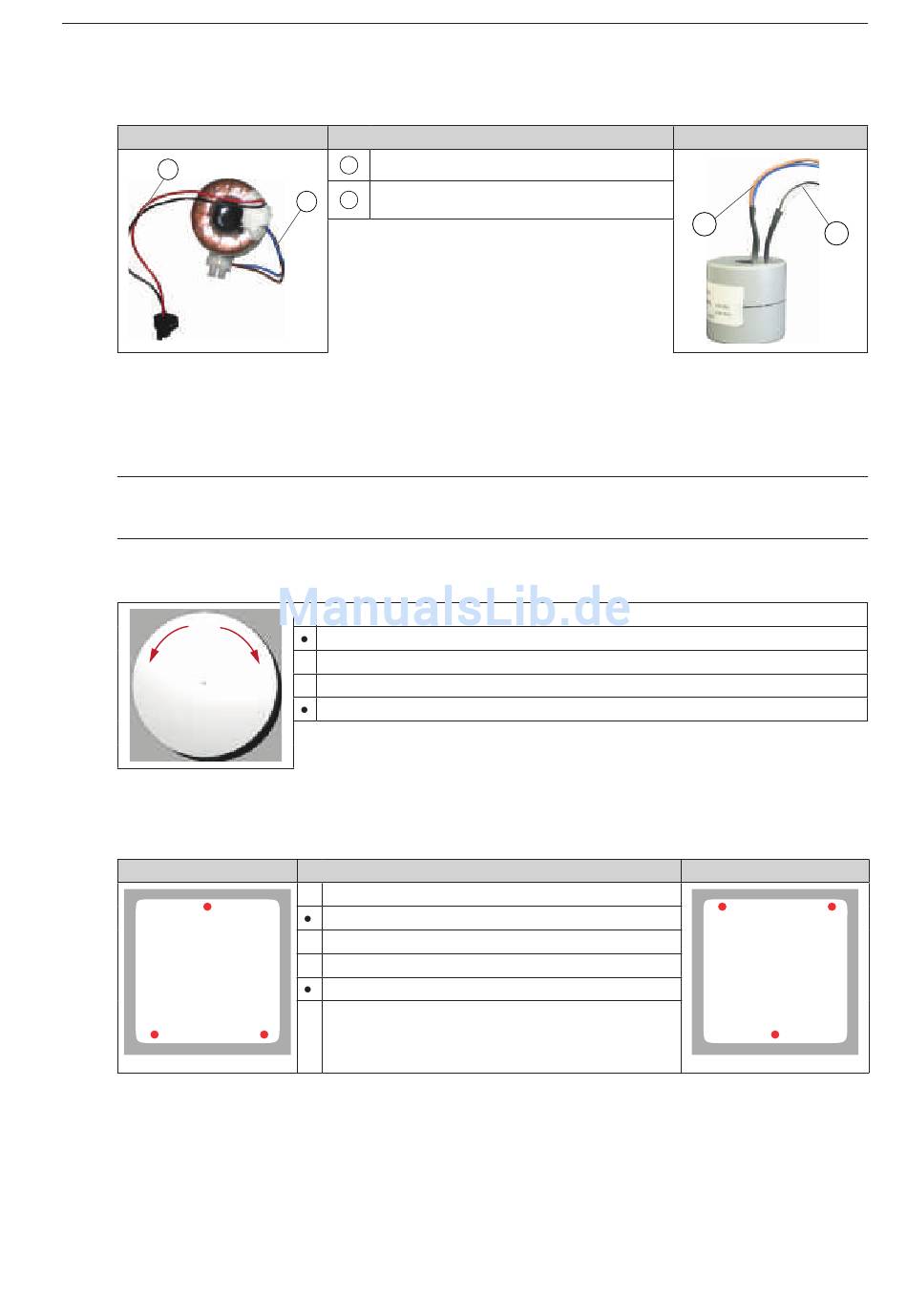

Abbildung 2: Transformator ZR31/ZR10.11
2.2.2
Innenblende
Über die Innenblende wird das Lüftungssystem iV14V-Top von der Raum-Innenseite her geöffnet oder geschlossen.
Hinweis
Verschließen Sie die Innenblende komplett, wenn Sie den Ventilator außer Betrieb nehmen.
Damit bleibt der Effekt der Wärmerückgewinnung erhalten und der Raum kühlt nicht aus.
Innenblende R
Abbildung 3: Verschließen / Öffnen Innenblende R
Innenblende V
ZU
Abbildung 4: Verschließen / Öffnen Innenblende V
Führen Sie diese Schritte durch, um zwischen Verschließen und Öffnen zu wechseln:
1. Ziehen Sie die Innenblende vom Rahmen ab.
2. Drehen Sie die Innenblende um 180°.
3. Setzen Sie die Innenblende auf den Rahmen auf.
4. Lassen Sie die Rastnuten an den Befestigungsstegen einschnappen.
Lüftungssystem iV14V-Top
Montage- und Bedienungsanleitung, 08/2012
Anschluss Regler ZR31
1
Netzanschluss (AC 230 V, 50 Hz)
2
2
ZU: Verschließen des Lüftungssystems
Drehen Sie die Innenblende nach rechts (im Uhrzeigersinn).
AUF: Öffnen des Lüftungssystems
Drehen Sie die Innenblende nach links (entgegen dem Uhrzeigersinn).
ZU: Verschließen des Lüftungssystems
Eine Rastnut oben / Zwei Rastnuten unten.
AUF: Öffnen des Lüftungssystems
Zwei Rastnuten oben / Eine Rastnut unten.
Lüftungssystem iV14V-Top
ZR10.11
2
1
AUF
7
