33. Ersatzteile

Feuerbeständiges Formstück - Würfel
Feuerbeständiges Formstück - nach Typ
Abzugsventilator (Kode: S0131)
Hauptschalter mit Kontrollleuchte – grün (Kode: S0091)
Umschalter (Schalter - Briketts-0-Pellets) (Kode: S0096)
Thermometer (Kode: S0041)
Kesselthermostat (Kode: S0021)
Sicherheitsthermostat - zweikreis (Kode: S0068)
Rauchgasthermostat 1. - zweikreis (Kode: S0078)
Rauchgasthermostat 2. (Kode: S0020)
Türdichtungsschnur 18 x 18 - obere zwei
Verbrennunskammer – Tür klein (Kode: S0241)
Türdichtungsschnur 18 x 18 - untere
Verbrennungskammer für Brenner ATMOS A25 – Tür
gross (Kode: S0240)
Endschalter mit Taste ohne Welle (Kode: S0094)
Pumpenthermostat (Kode: S0065)
Sicherung (6,3A) 5x20/T6,3A/1500 - typ H (Kode: S0200)
Umlaufrad des Ventilators Ø 150 - KC25SP – klein (Kode: S0141)
Isolierung unter die Platte, den Pelletbrenner hält (Kode: S0164)
ACHTUNG – für die Kessel KC25SP ist der Abzugsventilator UCJ4C52 mit einem
Umlaufrad Ø 150 mm vorgesehen

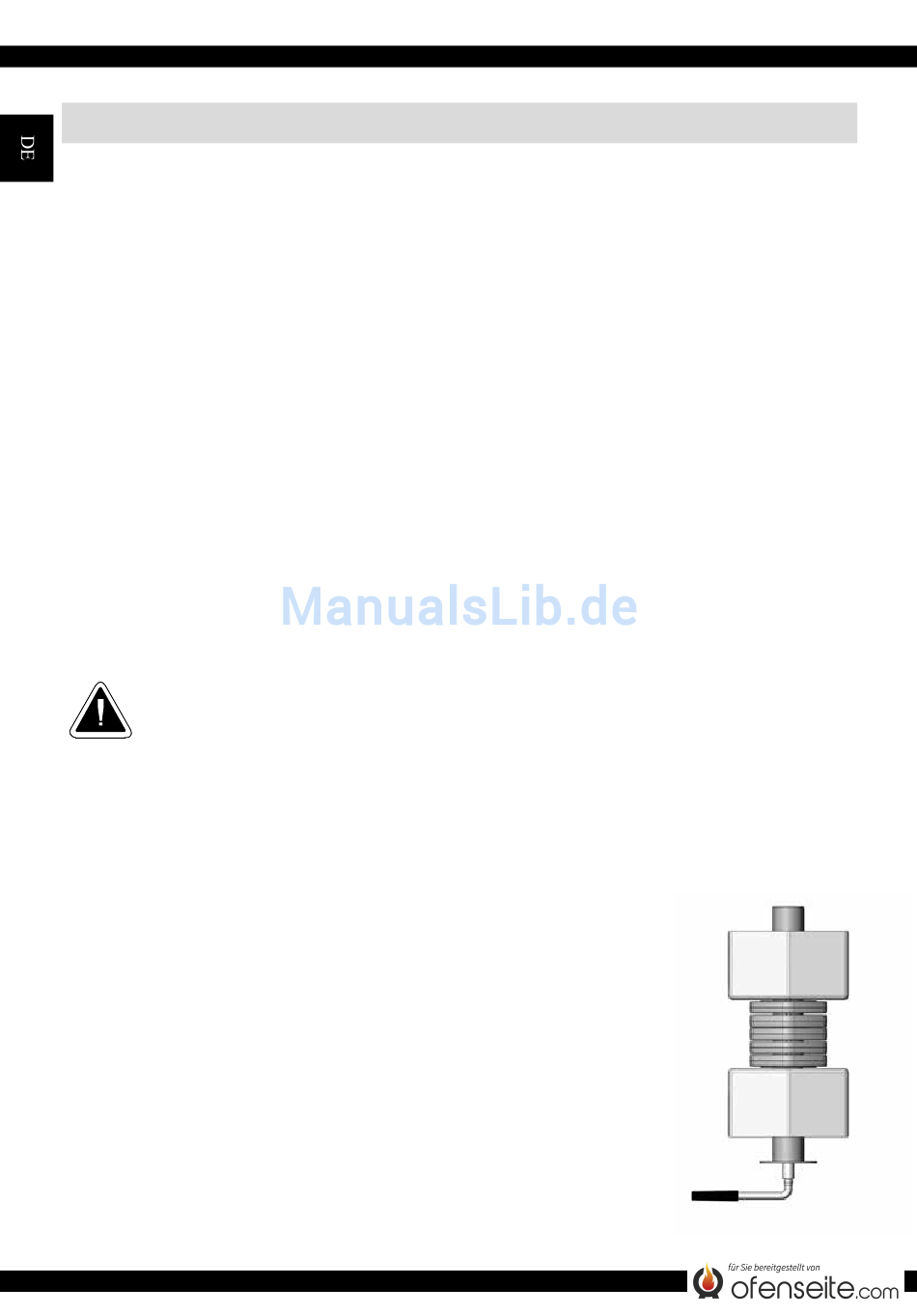

Austausch von Teilen der Rostmechanik
Um die Teile der Rostmechanik auszutauschen, muss die Seiten- und Frontplatte des Kessels abge-
baut (demontiert) werden. Bei der Demontage wird zuerst die Zugstange der Anheizklappe gelöst und
im hinteren Bereich der Instrumententafel (Verkleidung) die Sicherungsschraube herausgeschraubt.
Nun ziehen wir die Instrumententafel nach vorn und klappen diese zur Seite.
Nun demontieren wir eines der Seitenbleche und als Letztes nehmen wir die
Frontverkleidung ab und ziehen den Rosthebel heraus. Zur Demontage der ei-
gentliche Rostmechanik lösen wir die Sicherungsschraube mit Unterlegscheibe
und ziehen das Rostrohr heraus. Beim Herausziehen fallen die einzelnen Rost-
segmente raus. Nachdem Sie das Rohr vollständig herausgenommen haben,
können wir auch die Keramikwürfel an den Rostseiten entnehmen. Bevor wir
die Teile wieder einbauen (montieren), müssen wir darauf achten, dass die Hei-
zkammer frei von Asche, Teer usw. ist. Als Erstes legen wir in den gereinigten
Kessel die Keramikwürfel und schieben diese an die Frontund Hinterwand bis
zum Anschlag. Rostrohr einschieben und nach und nach einzelne Segmente
aufsetzen. Wichtig zu wissen ist, dass das erste und letzte Segment, das die
Keramikwürfel berührt, sich von den Übrigen unterscheidet, wird mit der Zy-
linderfläche eingesetzt. Nachdem das letzte Segment eingesetzt und das Rohr
52-DE
Bedienungsanleitung - DE
www.atmos.cz
/5/
/10/, /14/, /27/,
/31/, /32/
/4/
/20/
/36/
/18/
/24/
/7/
/35/
/30/
/26/
/43/
/37/
/33/
/34/
/39/
