Regelklappe durch Servoantrieb Belimo gesteuert

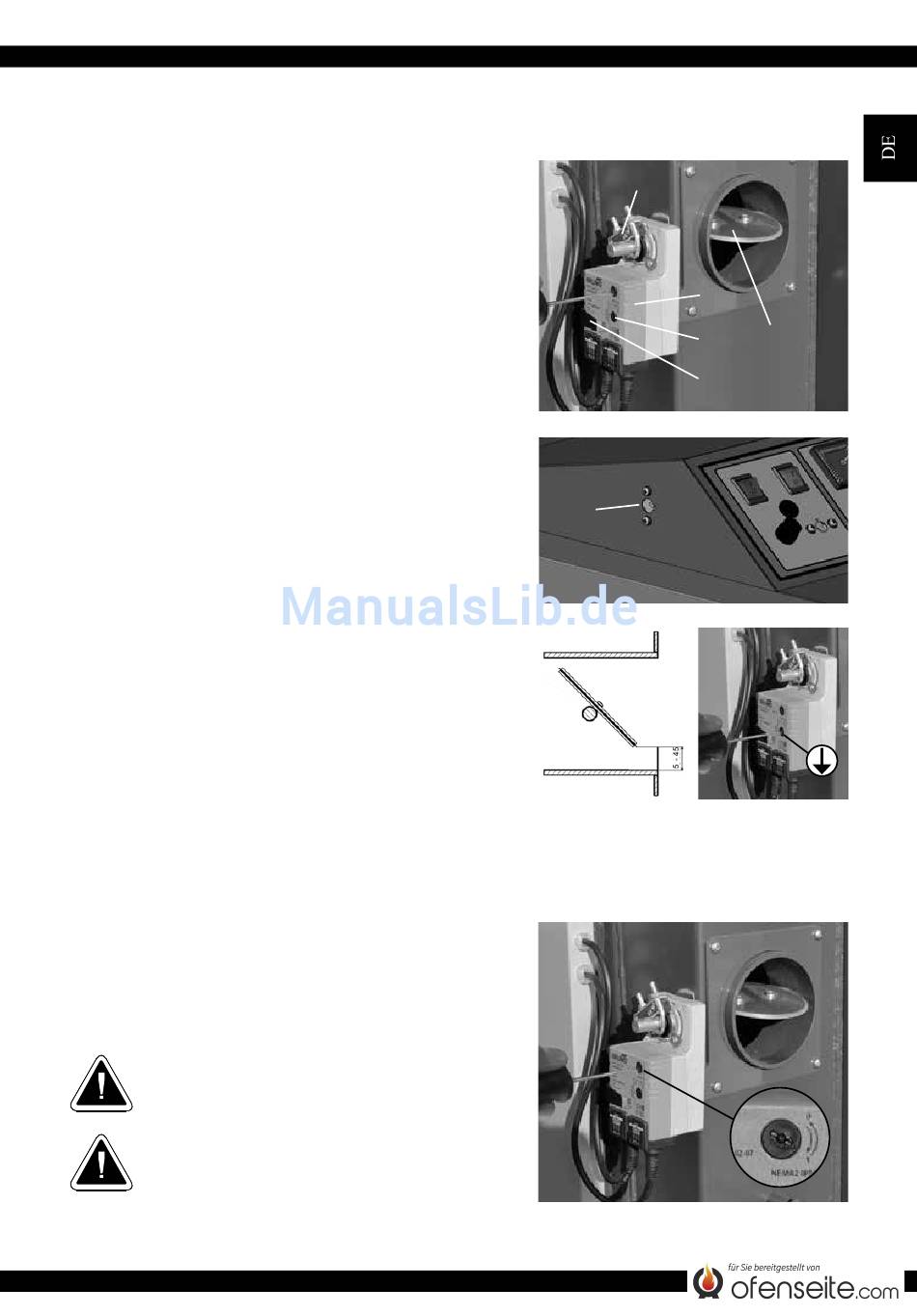

Die durch den Belimo-Stellantrieb /2/ betätigte Klappe /1/
wird durch den Abgasthermostat 2 /3/, der an der Kesselseite
positioniert ist. Bei Holzbetrieb.wenn die Abgastemperatur
niedriger ist als Sollwert am Rauchgasthermostat 2 (zB.
Anlauf des Kessels auf Leistung) ist die Klappe auf max.
offen.
Steigt die Abgastemperatur rüber den Wert, wird
die über den Servoantrieb zum Anschlag zugemacht.
Die Grundstellung ist 20 mm für die Kessel KC25SP.
Dadurch wird erzielt, dass der Kessel bei seinem Betrieb
die Nennleistung nicht überschreitet und nicht zu hohe
Abgastemperatur erreicht.
Die Öffnung der Klappe ist möglich im Bereich von
5 - 45 mm einzustellen. Der Rauchgasthermostat 2 wird
so eingestellt,damit der Kessel seine Nennleistung von 2
Betriebstunden hält. Die empfohlene Abgastemperatur bei
Betrieb von 170 - 200 °C halten.
Bei Heizölbetrieb ist die Klappe automatisch voll zugemacht.
Kesseleinstellung KC25SP
Optimal (Werkeinstellung) .................................. 20 mm
Maximal ................................................................... 45 mm
Minimal ..................................................................... 5 mm
Alle Einstellung sollen bei ausgeschaltenem Hauptschalter durchgeführt werden. Durch Tastschalter
4 bei Servoantrieb lösen wir den Bügel 5 mit der Klappe. Für seine Einstellung im Bereich 5 - 45 mm.
Nach der Änderung von Klappezustand,stellen wir durch Schraubenzieher switsh 6 Servoantrieb so
ein,damit der Pfeil senkrecht runter in die Lage 6 Uhr nach Uhrzeit hingeht.
ACHTUNG - bei Ausführung KC25SP ist der
Umschalter bei Servoantrieb der Klappe immer
in der Pos. "1" eingestellt.
ACHTUNG - im Gegenteil bei DCxxGSE ist in
der Pos. "0".
