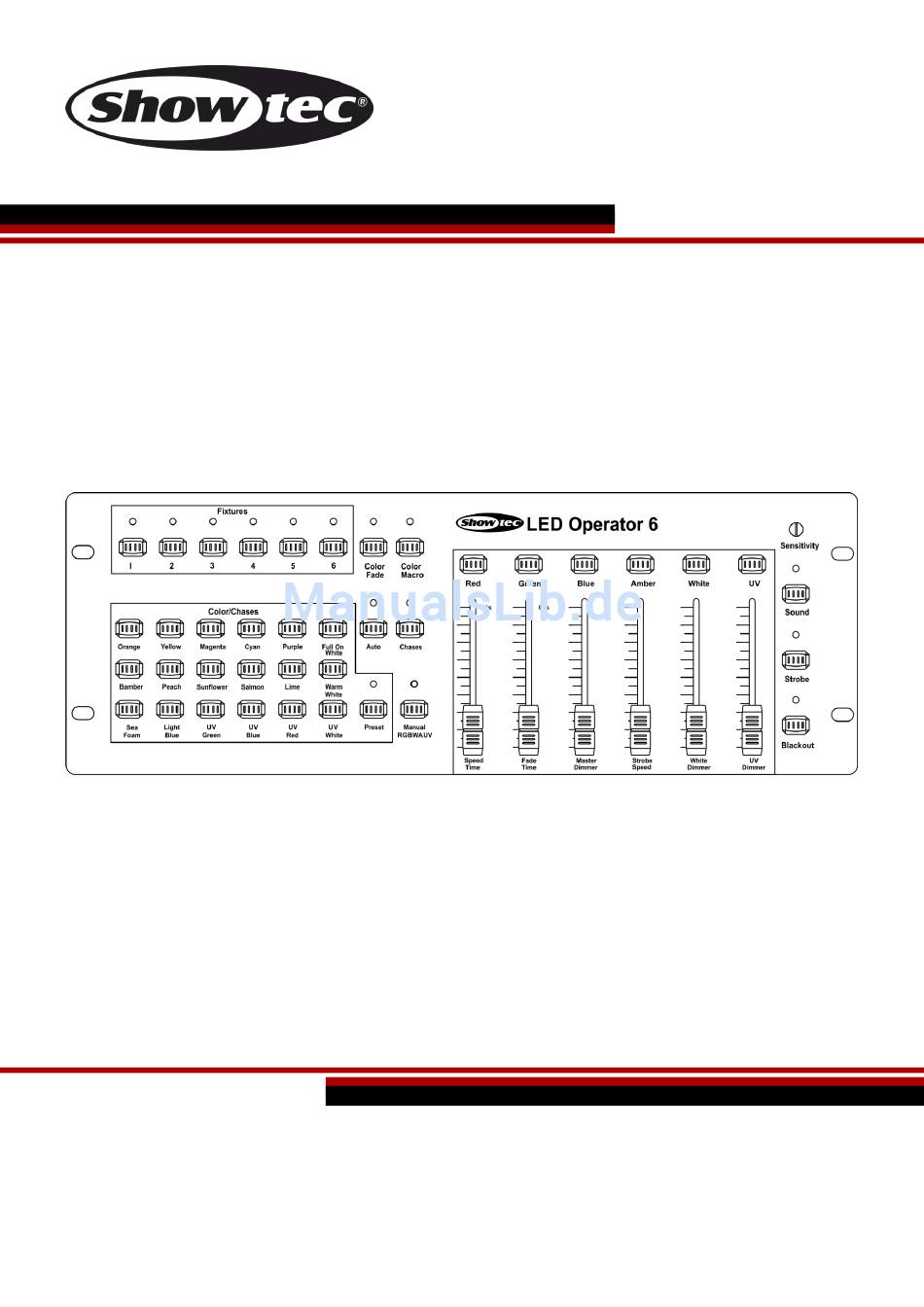

- Seite 1 HANDBUCH DEUTSCH LED Operator 6 Bestellnummer: 50728 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
LED Operator 6 Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................6 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec LED Operator 6 DC-Netzteil (1,5 m) Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:... - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
LED Operator 6 Bestimmungsgemäßer Gebrauch Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1 Meter. Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 40°C und darf auf keinen Fall überschritten werden. -
Seite 6: Rückgabe
LED Operator 6 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts

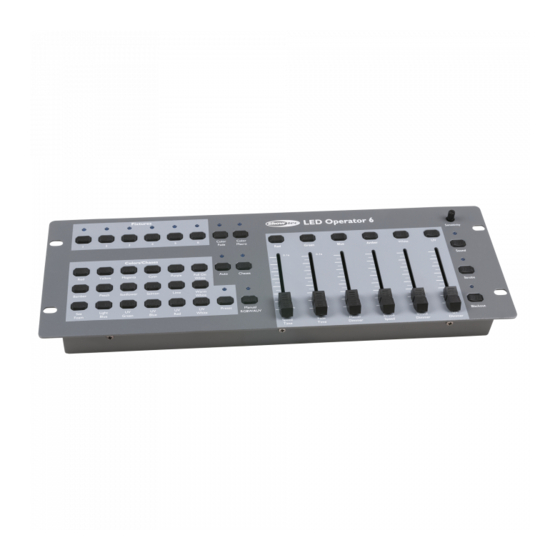

LED Operator 6 Beschreibung des Geräts Funktionen Der LED Operator 6 von Showtec ist ein kompakter Lichtcontroller mit sehr praktischen Funktionen: • 6 Kanäle für je 6 Scheinwerfer • Einstellbare Fadezeit und Geschwindigkeit • 10 Steuerungsmodi: Preset, Farb-Fade, Auto, Chase, RGB-Offset, Farbmakros, Sound-Override, Stroboskop-Override, Blackout, RGBWAUV manuell •... -
Seite 8: Vorderseite
LED Operator 6 Vorderseite Abb. 02 01) Fixture-Tasten (1-6) 02) Color Fade 03) Color Macro 04) Rot 05) Grün 06) Blau 07) Gelb 08) Weiß 09) UV 10) Audioempfindlichkeit 11) Sound 12) Stroboskop 13) Blackout-Taste Drücken Sie die Blackout-Taste, um den entsprechenden DMX-Kanal zu aktivieren oder zu deaktivieren. -
Seite 9: Rückseite
LED Operator 6 Rückseite Abb. 03 25) Netzschalter (EIN/AUS) 26) Netzeingang 12V DC, 500mA 27) DMX-Ausgang, 3-polig Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Verbinden Der Geräte
LED Operator 6 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 11: Steuerungsmodi
LED Operator 6 Steuerungsmodi Es gibt 10 Modi: 1. Voreingestellte Farben 2. Farb-Fade 3. Automodus 4. Chase 5. RGB-Offset 6. Makrofarbe 7. Sound-Override 8. Stroboskop-Override 9. Blackout 10. RGBWAUV manuell Achtung! Schließen Sie auf keinen Fall ein Gerät, das sich im selbstständigen Modus befindet (statisch, Auto oder Musiktaktung), über eine DMX-Übertragungsleitung an einen DMX-Controller an. - Seite 12 LED Operator 6 3. Automodus In diesem Modus werden voreingestellte Programme abgespielt, in denen die Scheinwerfer ihre Farben in zufälliger Reihenfolge wechseln. Der Farbwechsel erfolgt an allen Geräten selbstständig. 01) Wählen Sie mit den 6 Fixture-Tasten (01) einen oder mehrere Scheinwerfer aus.
- Seite 13 LED Operator 6 7. Sound-Override Diese Funktion kann in den Modi Farb-Fade, Auto, Chase und RGB-Offset angewendet werden und dient dazu, mit dem aktiven Automodus eine musikgetaktete Show zu erstellen. Die Funktion Sound-Override funktioniert über das Mikrofon anstelle des Geschwindigkeitsreglers (19), der für andere mehrstufige Modi verwendet werden kann: 01) Drücken Sie Sound (11), bis die Anzeige-LED aufleuchtet.
-
Seite 14: Wartung
03) Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen. 04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der LED Operator 6 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. -
Seite 15: Fehlersuche
02) Die LEDs. Geben Sie den LED Operator 6 an Ihren Showtec-Händler zurück. 03) Ein LED-Effektlicht reagiert nicht auf den LED Operator 6: Überprüfen Sie die DMX-Adresse des Geräts und des Controllers. Versichern Sie sich, dass sie übereinstimmen. Versichern Sie sich, dass alle Anschlüsse korrekt vorgenommen wurden. -
Seite 16: Technische Daten
LED Operator 6 Technische Daten Modell: LED Operator 6 Eingangsspannung: 12V DC, 500 mA Kontinuierliche Leistung: 20 Watt Abmessungen: 393 x 140 x 50 mm (LxBxH) Gewicht: 1,7 kg Bedienung und Programmierung Signal Pin OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+) DMX-Kanäle:... -
Seite 17: Abmessungen
LED Operator 6 Abmessungen Bestellnummer: 50728... - Seite 18 LED Operator 6 Bestellnummer: 50728...
