- Seite 1 LED Operator 1 ORDERCODE 50718...
- Seite 2 Für weitere Informationen: iwant@showtec.info Showtec bietet einige der qualitativ hochwertigsten und preiswertesten Produkte auf dem Markt an. Wenn Sie Ihre Beleuchtungsausrüstung in Zukunft noch erweitern wollen, schauen Sie am besten wieder nach den hervorragenden Produkten von Showtec. Geben Sie sich nur mit dem Besten zufrieden - Showtec!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec LED Operator ™ Bedienungsanleitung Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................3 Rückgabe ..................................4 Reklamationen ................................4 Beschreibung des Geräts ..............................5 Übersicht ..................................5 Vorderansicht ................................6 Rückansicht ..................................6 Installation ................................... 7 Setup und Betrieb ................................7 Preset-Modus ................................. -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • LED Operator 1 • Netzteil • Bedienungsanleitung Sicherheitshinweise ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! -
Seite 5: Bestimmungsgemäßer Gebrauch
Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es an Ihren Showtec- Händler. ... -
Seite 6: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an den richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN GRÜN GRÜN... -
Seite 7: Beschreibung Des Geräts

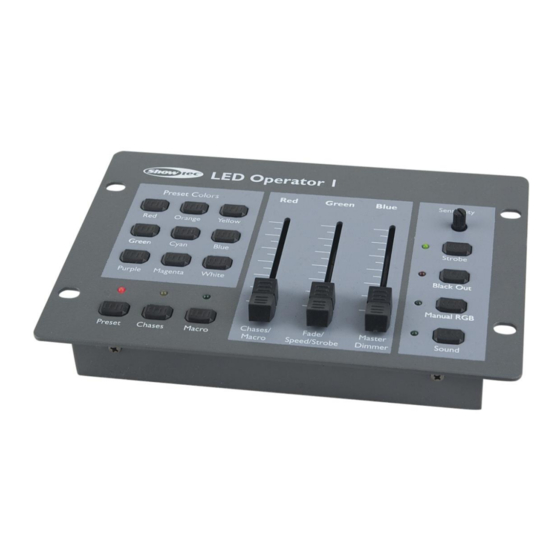

Beschreibung des Geräts Leistungsmerkmale Der LED Operator ist ein leichtes Lichtmischpult von Showtec mit den folgenden Funktionen: • Einfache Bedienung • 3 DMX-Kanäle • 9 voreingestellte Farben (Rot, Orange, Gelb, Grün, Cyan, Blau, Lila, Magenta, Weiß) • DMX-512 • Stroboskop-Funktion •... -
Seite 8: Vorderansicht
Vorderansicht Abb. 2 1) Voreingestellte Farben: Rot, Orange, Gelb, Grün, Cyan, Blau, Lila, Magenta, Weiß 2) Preset-Taste 3) Chases-Taste 4) Makro-Taste: Eingebaute Farbmakros 5) Makro/Chase-Regler oder Rot-Regler Rot-Regler: Regler zur manuellen Einstellung der Intensität der Farbe Rot. Makro-Regler: Regler zur manuellen Einstellung der voreingestellten Makros Chase-Regler: Regler zur manuellen Einstellung der voreingestellten Chases 6) Fade/Speed/Strobe-Regler oder Grün-Regler Grün-Regler: Regler zur manuellen Einstellung der Intensität der Farbe Grün. -
Seite 9: Installation
Funktionen nicht die Steuerungen aufheben. Der Sound-to-Light-Modus funktioniert im Chase-Modus. Makro-Modus Der LED Operator 1 besitzt voreingestellte Farbmakros. Dies ist eine statische Farbauswahl, deshalb werden keine Chases oder Farbübergänge abgespielt. Es stehen mehrere Farbmakros zur Auswahl. 1) Drücken Sie die Makro-Taste (4) Die grüne LED über der Preset-Taste leuchtet auf. -
Seite 10: Stroboskop
Blackout funktioniert nicht im manuellen RGB-Modus. Fade/Speed funktioniert nicht im manuellen RGB-Modus. Sound Der LED Operator 1 besitzt mehrere voreingestellte Chases. Diese Chases werden normalerweise mit dem Speed-Regler ausgelöst, doch sie können auch durch das eingebaute Mikrofon aufgerufen werden. 1) Drücken Sie die CHASES-Taste (3) Die orangene LED über der Chases-Taste leuchtet auf. -
Seite 11: Wartung
Wartung Der LED Operator 1 ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel.
