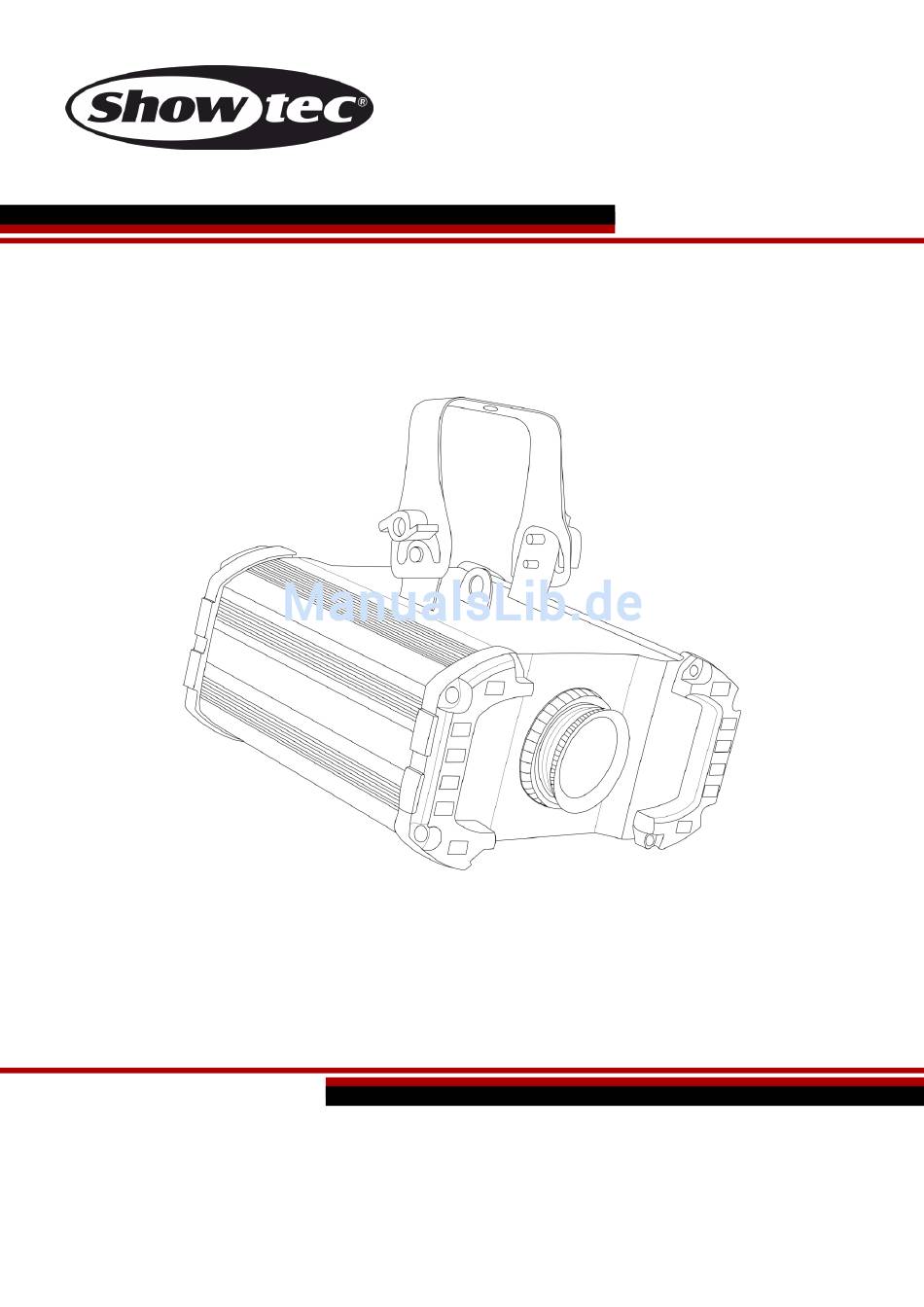

- Seite 1 HANDBUCH DEUTSCH Hydrogen DMX MKII Bestellnummer: 43151 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Hydrogen DMX MKII Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts..............................7 Funktionen ..................................7 Übersicht ..................................7 Rückseite..................................8 Installation ................................... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Hydrogen DMX MKII einschließlich Hängehalterung • IEC-Netzkabel (1,5 m) •... - Seite 4 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Bestellnummer: 43151...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Sicherungen. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Hydrogen DMX MKII. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelb-grünen Kabel geerdet werden. -
Seite 6: Netzanschlüsse
Hydrogen DMX MKII Der Hydrogen DMX MKII kann mit einer Schelle und einem Sicherungskabel an verschiedenen Traversen befestigt werden. Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. -
Seite 7: Rückgabe
Hydrogen DMX MKII Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts
Hydrogen DMX MKII Beschreibung des Geräts Funktionen Der Hydrogen DMX MKII von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Eingangsspannung: 100-240V 50/60 Hz • Kontinuierliche Leistung: 30W • Steuerung: Voreingestellte Programme, Master/Slave, DMX-512 • Lichtquelle: 1 x 20W LED •... -
Seite 9: Rückseite
Hydrogen DMX MKII Rückseite Abb. 02 03) DMX-Eingang (IN) 04) DMX-Ausgang (OUT) 05) IEC-Ausgang (OUT) DC 100-240V 06) IEC-Eingang (IN) DC 100-240V + Sicherung T1AL/250V 07) Erde HINWEIS: Um dieses Gerät richtig bedienen zu können, sind DMX-Kenntnisse erforderlich. Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 10: Setup Und Betrieb
Hydrogen DMX MKII Setup und Betrieb Befolgen Sie die untenstehenden Anweisungen, da Sie zum bevorzugten Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 240V angeschlossen werden und umgekehrt. -
Seite 11: Mehrere Hydrogens (Dmx-Steuerung)
Hydrogen DMX MKII Mehrere Hydrogens (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 12: Verbinden Der Geräte
Hydrogen DMX MKII Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Bedienfeld
Hydrogen DMX MKII Bedienfeld A) LED-Display Mode-Taste C) Setup-Taste D) Up-Taste Down-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) -
Seite 14: Menü-Übersicht
Hydrogen DMX MKII Menü-Übersicht Bestellnummer: 43151... -
Seite 15: Hauptmenü-Optionen
Hydrogen DMX MKII Hauptmenü-Optionen Einstellungsmenü Voreingestellte Programme DMX-Adresse Master/Slave-Modus Bei jedem Einschalten des Geräts wird die Software zurückgesetzt. Auf dem Display erscheint kurz Danach wird der Modus aktiviert, in dem sich das Gerät befunden hat, bevor es ausgeschaltet wurde. 1. Einstellungsmenü... -
Seite 16: Dmx-Modus
Hydrogen DMX MKII 3. DMX-Modus In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie die MODE-Taste und dann Up/Down, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Menü zu öffnen. Sie können zwischen 512 verschiedenen DMX-Adressen wählen. -
Seite 17: Wartung
Hydrogen DMX MKII Wartung Der Hydrogen DMX MKII von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 18: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 16 für nähere Informationen zum Auswechseln der Sicherung. - Seite 19 Hydrogen DMX MKII Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder mehrere eingeschaltet ist und ob die Kabel Scheinwerfer angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung Die Geräte starten...
-
Seite 20: Technische Daten
Hydrogen DMX MKII Technische Daten Modell: Showtec Hydrogen DMX MKII Eingangsspannung: 100-240V 50/60 Hz Kontinuierliche Leistung: 30 Watt Sicherung: T1AL/250V Abmessungen: 275 x 250 x 135 mm LxBxH (ohne Halterung) Gewicht: 3,5 kg Bedienung und Programmierung Signal Pin OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+) -
Seite 21: Abmessungen
Hydrogen DMX MKII Abmessungen Bestellnummer: 43151... -
Seite 22: Notizen
Hydrogen DMX MKII Notizen Bestellnummer: 43151... - Seite 23 Hydrogen DMX MKII Bestellnummer: 43151...
- Seite 24 ©2014 Showtec...
